品牌:隆襄防爆
防护等级:WF1
特色服务:本箱采用玻璃纤维增强不饱和聚酯树脂压制成型；排列布局独立设计，外观精美，位置合理，品质保证
起订:2个
供应:10000个
发货:2天内
| 防护等级 | WF1 |
|---|---|
| 特色服务 | 本箱采用玻璃纤维增强不饱和聚酯树脂压制成型；排列布局独立设计，外观精美，位置合理，品质保证 |
| 产品认证 | 防爆 |
| 额定电流 | 60A（A） |
| 规格 | 220x300x120（mm） |
| 结构形式 | 挂壁式 |
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂 |
| 外形尺寸 | 220x300x120（mm） |
| 壳体防护等级 | IP65 |
| 品牌 | 隆襄防爆 |
| 型号 | FXM(D)-T |
| 加工定制 | 是 |
| 短路关合电流 | 10（KA） |
| 物料编号 | 201605032562 |
乐清隆襄防爆电气有限公司
//www.longxiangfb.com

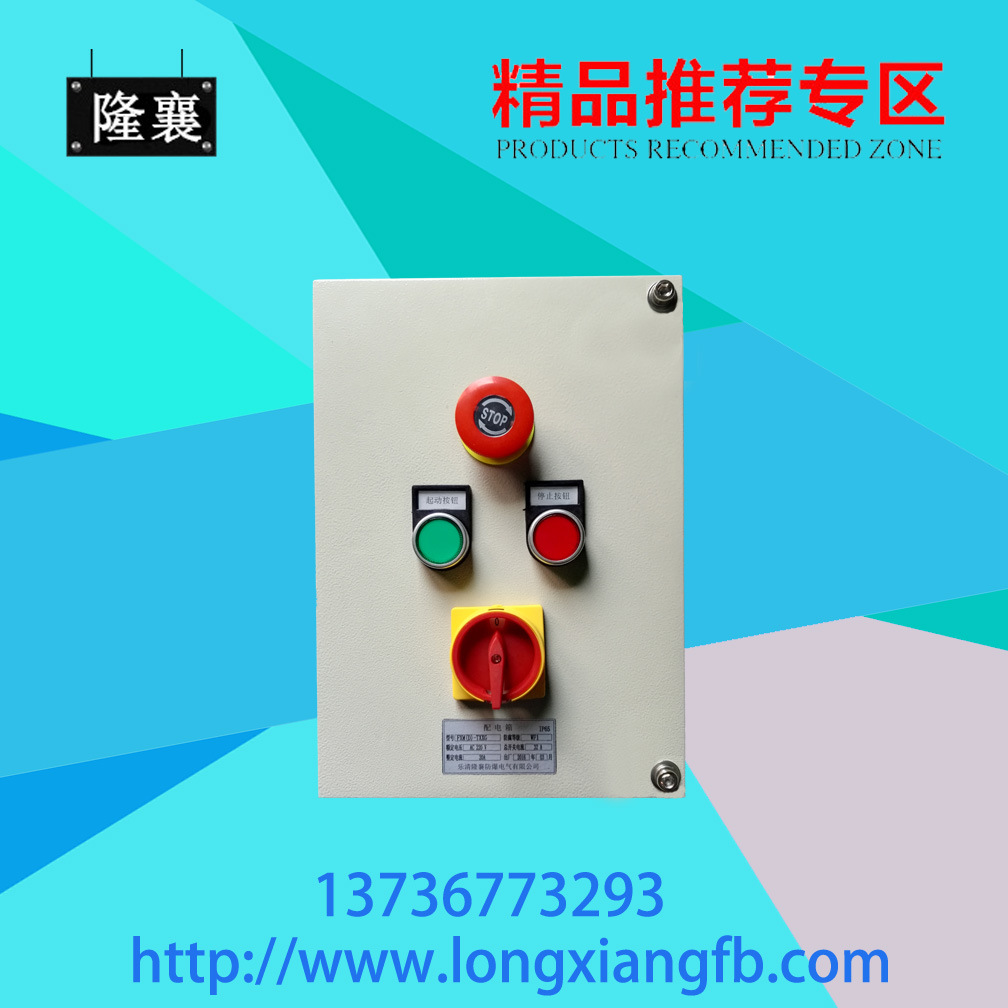

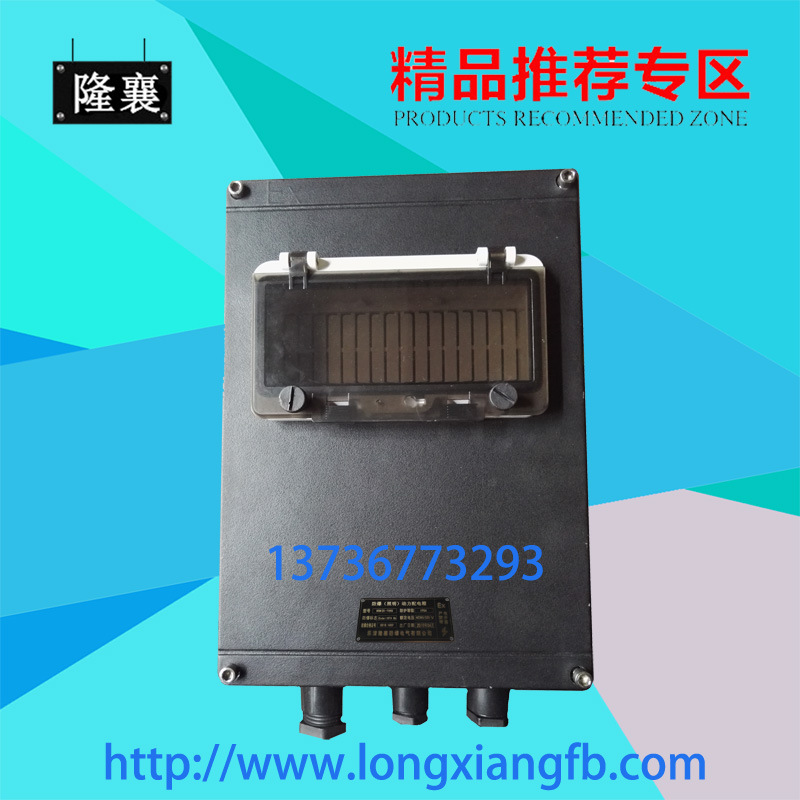

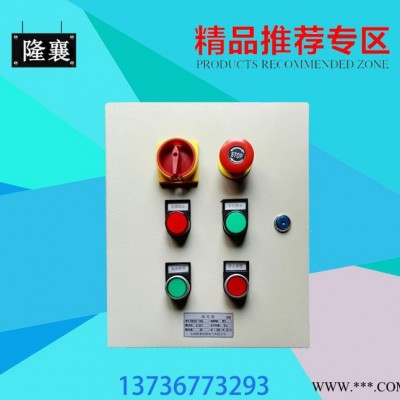

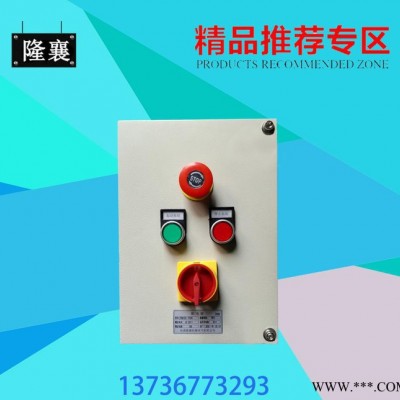

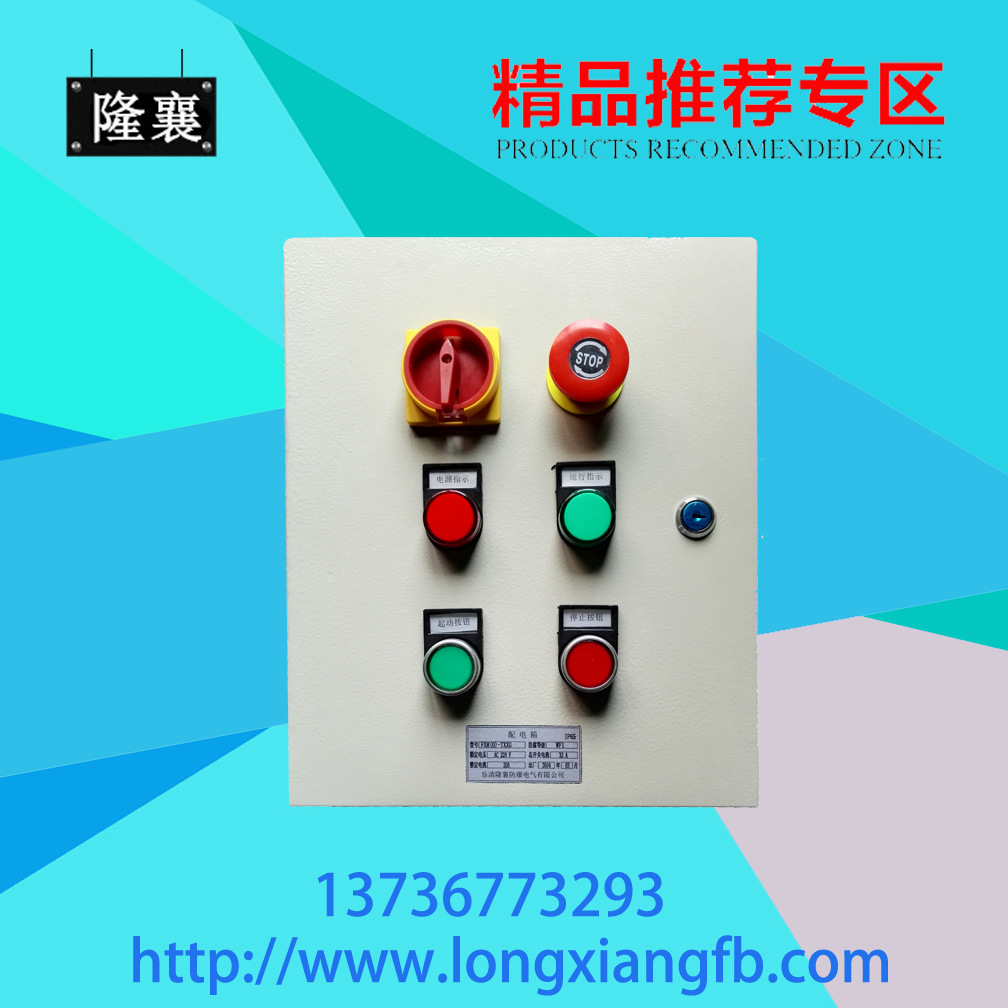

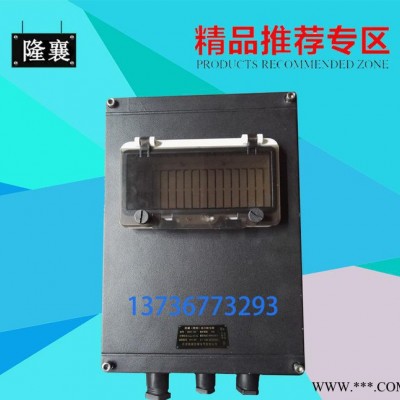

FXM(D)防水防尘防腐照明（动力）配电箱
1主要用途与适用范围
FXM(D)系列防水防尘防腐照明（动力）配电箱（简称配电箱）,适用于酸、碱、盐、氨、氯离子腐蚀，多尘、多水、潮湿等环境，在交流50Hz、额定电压至220V/380的电路中，作为照明及动力电路的通断之用。
2正常工作条件和安装条件
2.1安装地点的海拔不超过2000m；
2.2周围空气温度为-20℃～+40℃，且24h内的平均温度值不超过+35℃；
2.3安装地点的**高温度为+40℃时，空气相对湿度不超过50%；
2.4在较低的温度下允许有较高的相对湿度；
2.5无显著摇动和冲击、振动的地方；
2.6无破坏金属和绝缘的腐蚀性气体或蒸气的地方；
2.7无滴水及其它液体侵入的地方；
2.8污染等级为3级；
1主要用途与适用范围
3.1额定电压：AC 220V/ 380V
3.2主回路额定电流：≤630A
3.3支路数：不限
3.4支路额定电流：≤100A
3.5防护等级：IP65
3.6防腐等级：WF1、WF2
3.7进出线螺纹规格：G1/2”～ G4”
3.8适用电缆大小：φ6～φ80mm
3.9进线口方向：下进下出、下进上出、上进上出、上进下出

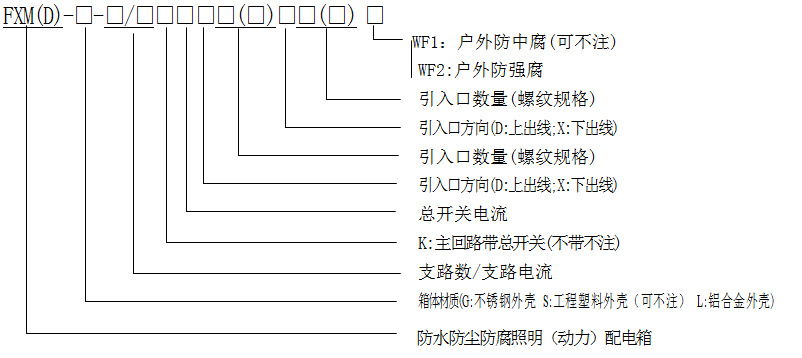

4型号的组成及其代表意义
5结构特点
5.1工程塑料外壳采用玻璃纤维增强不饱合聚酯树酯压制而成，具有抗静电、耐冲击、耐腐蚀及热稳定性好等优良性能；
5.2不锈钢外壳采用不锈钢板焊接成型，表面抛光处理，美观大方；
5.3铝壳体采用铝合金压铸成型，表面粉末静电喷塑；
5.4 L系列产品防腐等级为WF1，G、S两系列产品更抗强酸、强碱、盐，防腐等级为WF2；
5.5 L、S两系列产品为迷宫式密封结构，G系列产品为曲路式密封结构，这两种密封结构都具有良好的防水防尘性能，防护等级均为IP65；
5.6所有外露紧固件均采用不锈钢，密封件采用耐油、耐酸、
耐碱、抗老化橡胶；

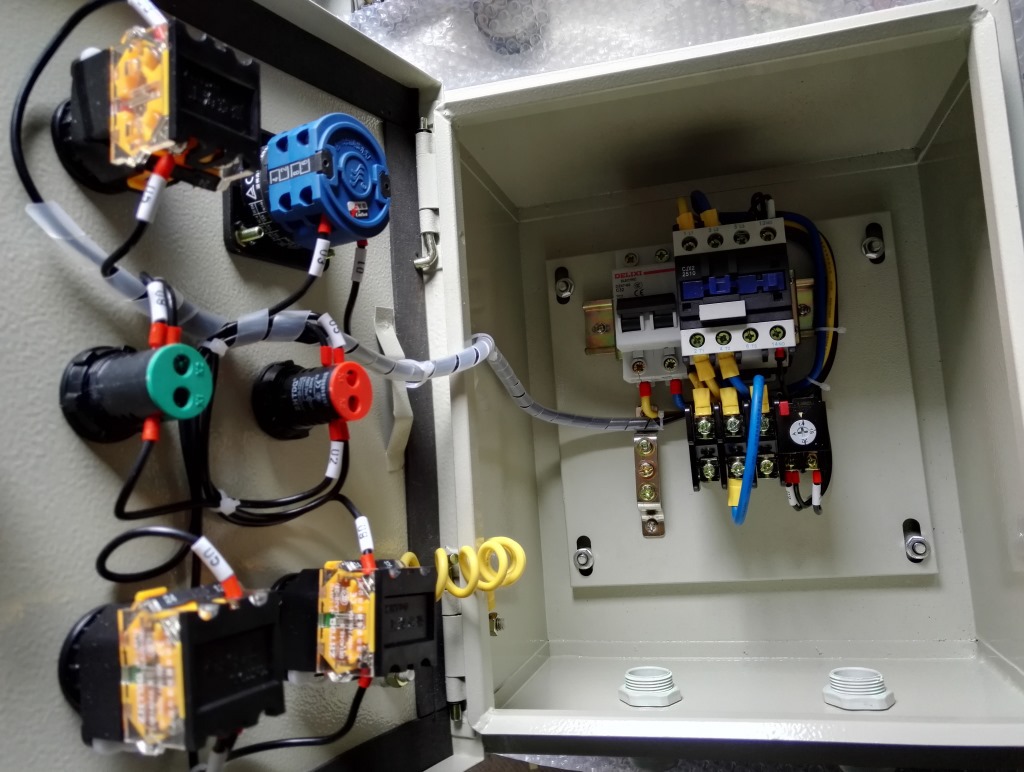

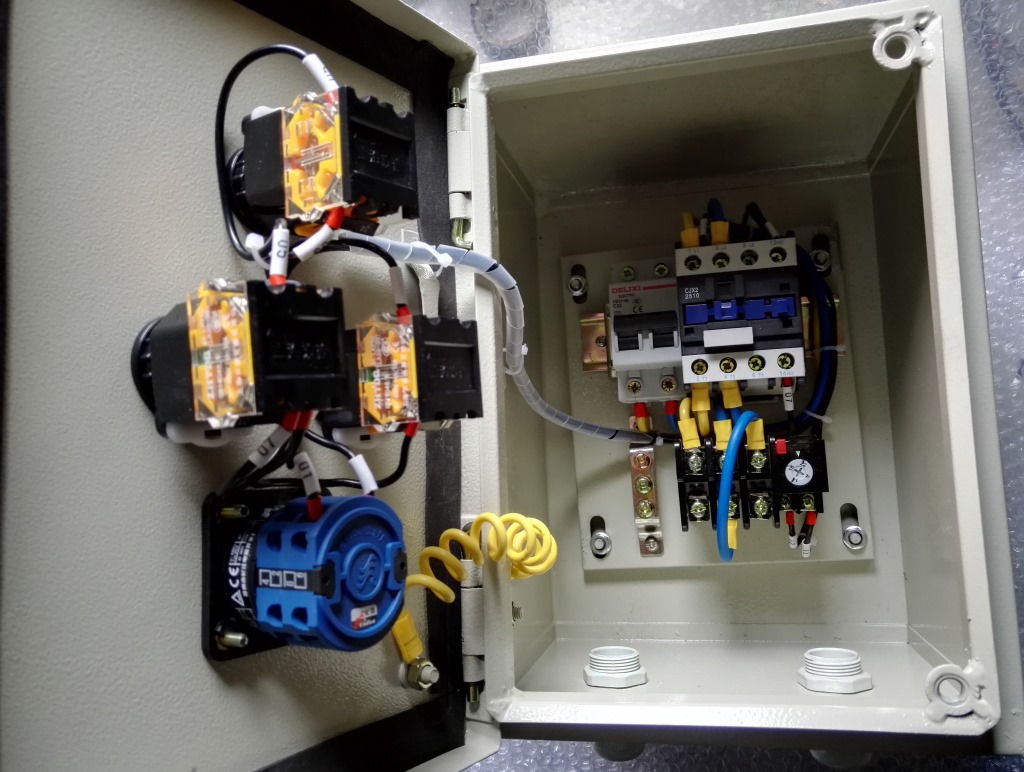

5.7内装有高分断小型断路器或塑壳式断路器，操作时只需打开壳盖上的透明防水窗即可实现分合；
5.8具有过载、短路保护功能，可根据用户要求生产带漏电保护功能产品；
5.9既可作照明电路或动力电路的配电或通断之用，还可照明、动力配电或通断混用；
5.10本产品一般情况下采用电缆布线，如需钢管布线，请另外注明。也可根据用户要求特殊制造。
6安全须知
装配、安装、运行及使用、维护、大修和修理工作必须由专业人员进行。
6.1装配
6.1.1装配应完全按照产品作业指导书或产品图样进行。
6.2安装
6.2.1安装工作必须由专业人员进行；
6.2.2配电箱在安装前，应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符，并检查元件是否损坏、各部位是否完好、正常；
6.2.3安装时先将进线电缆通过引入装置接到接线腔的接线端子上，并压紧密封圈，使电缆密封好，接好接地线，紧固好螺钉。
6.3投入运行及使用
6.3.1上述各项检查无误后，即可通电运行。
6.3.2使用过程中，严禁带电开盖。
6.4维护、大修和修理
6.4.1配电箱不得随意拆卸,维护时,须断开前级电源后才可开盖检修；
6.4.2在维修过程中不得损坏密封件，合好盖，紧固后即可使用；
6.4.3配电箱应定期检查，发现零件损坏应及时更换。
