| 额定电流 | 20（A） |
|---|---|
| 短路关合电流 | 10（KA） |
| 壳体防护等级 | IP65 |
| 外形尺寸 | 300x400x175（mm） |
| 外壳材质 | 铸铝合金 |
| 防爆等级 | IIB |
| 材质 | 铸铝合金 |
| 产地 | 浙江 |
| 产品认证 | 其他 |
| 尺寸 | 400x500x190 |
| 适用场所 | 国内外各大油田、石化公司、海上石油钻井平台、船舶制造行业、航天、航海、煤矿井上区域、化工、制药、食品 |
| 适用范围 | **性气体环境或可燃性粉尘环境 |
| 重量 | 30 |
| 品牌 | 隆襄防爆 |
| 型号 | BXK-B4XG |
| 加工定制 | 是 |

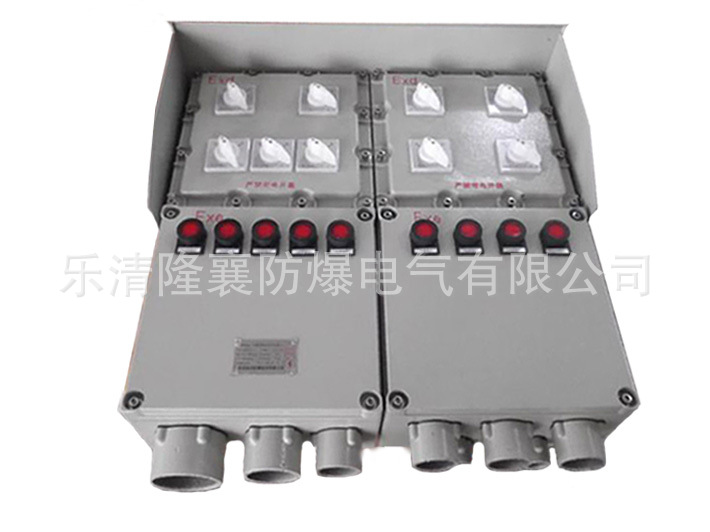

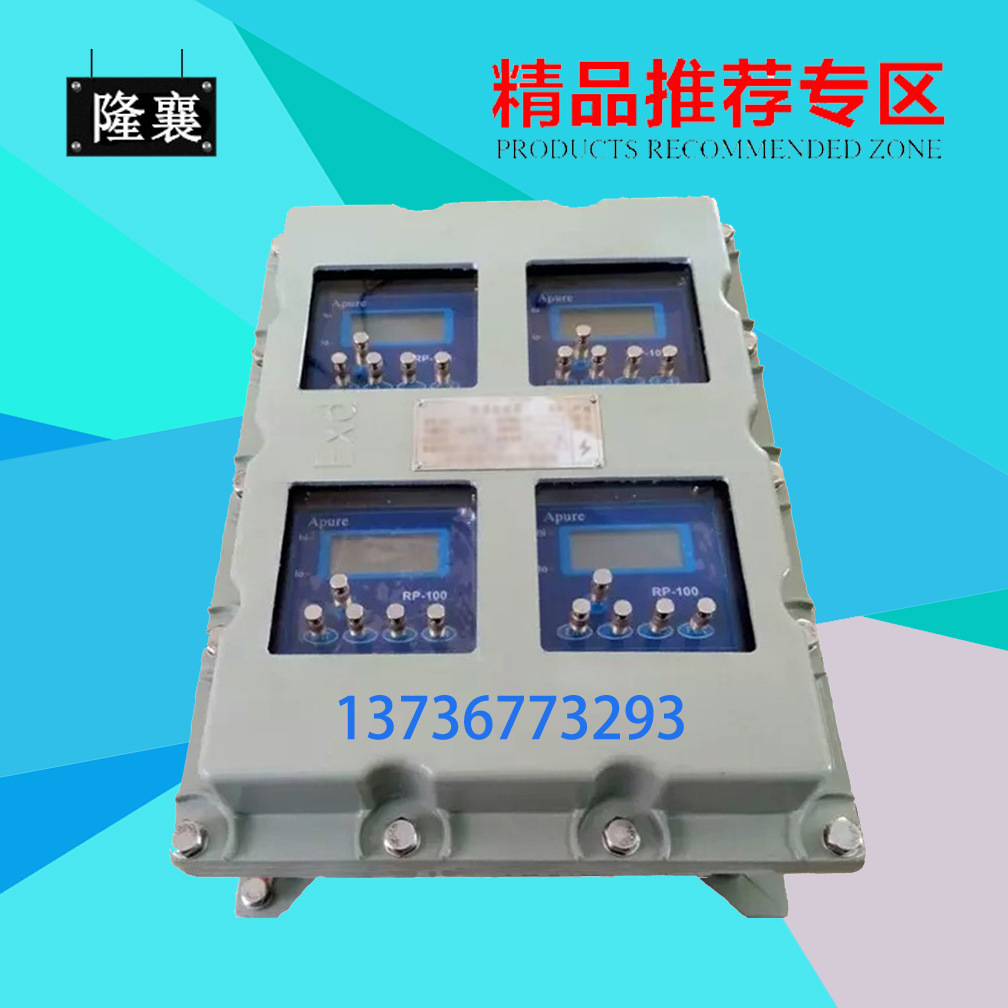

BXK系列防爆控制箱（防爆柜）
1主要用途与适用范围
BXK系列防爆控制箱（防爆柜）（以下简称控制箱）是严格按**标准GB3836.1-2010**性环境 **部分：设备 通用要求》、GB3836.2-2010**性环境 第2部分：《由隔爆外壳“d”保护的设备》、或GB12476.1-2000《可燃性粉尘环境用电气设备 **部分：用外壳和限制表面温度保护和电气设备 **节：电气设备的技术要求》标准的要求。主要适用于**性气体环境1区、2区或可燃性粉尘环境20区、21区、22区危险场所，ⅡA、ⅡB类T1～T6组**性气体或蒸气环境或T1-T6组**性粉尘环境，作为远距离操作电磁或对信号、控制用，对电路进行通断、转换控制之用，也可在被控电机附近**地、间接对其进行起动、停止、反转操作；装有仪表的操作柱还可对电路运行或电路情况进行监测。
2正常工作条件和安装条件
2.1海拔高度：不超过2000米；
2.2周围环境温度：-20℃～+40℃；
2.3大气条件
2.3.1周围空气相对湿度不大于95%（25℃时）；
2.3.2可用于含有**性气体及蒸气的环境中（见适用范围）；
2.3.3在无明显破坏绝缘的气体和蒸气环境中；
2.3.4污染等级：3级；
2.4安装类别：Ⅱ类；
2.5在无显著摇动和冲击振动的地方。

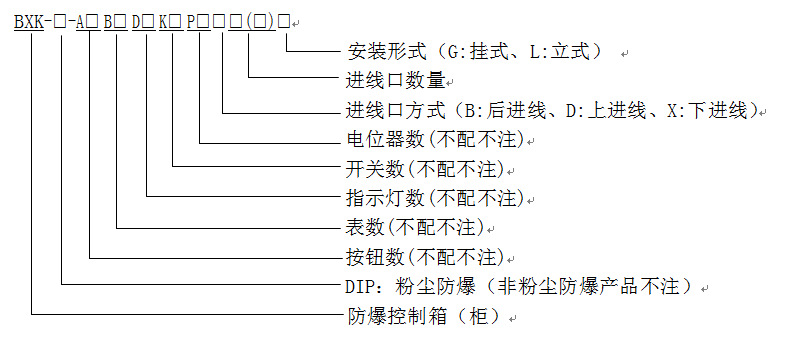

3型号的组成及其代表意义
4主要参数及技术性能
4.1防爆标志:ExdⅡBT6 Gb/ DIP A20 TA,T6
4.2额定电压:AC380/220V/50Hz
4.3额定电流:10A
4.4防护等级:IP54/IP65
4.5防腐等级:F1/WF1/WF2
4.6进出线口规格:G1/2"~G4"
4.7电缆规格:φ6mm~φ82mm。
5结构特点
5.1控制箱外壳可采用铝合金压铸成型或钢板焊接，表面高压静电喷塑，结构轻巧，外形美观；还可采用304不锈钢焊接成型，具有良好的防腐性能。

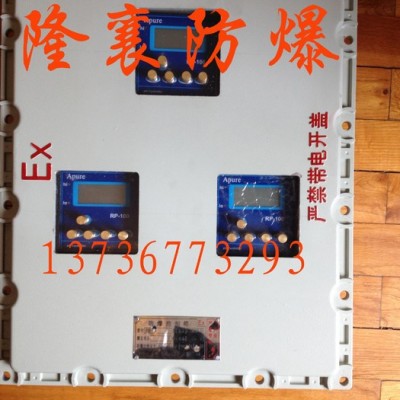

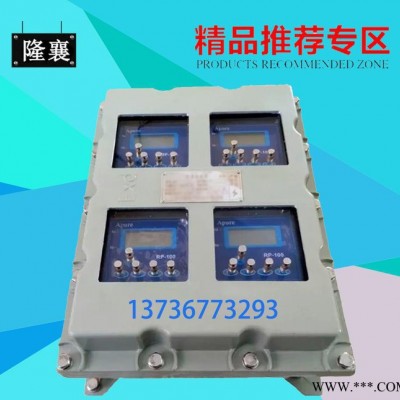

5.2内部可装按钮、控制开关、仪表、继电器或其他各种模块，控制箱内装元件可根据用户要求进行排列，可实现多种功能。
5.3外露紧固件均用不锈钢材质
5.4钢管或电缆布线；
5.5可根据用户要求特殊制造；
6安装、使用及维护
6.1安装
6.1.1安装工作必须由专业人员进行。
6.1.2安装前应检查控制箱铭牌上所列的基本数据是否符合实际的使用条件。
6.1.3检查控制箱上的各引入装置内的压紧密封圈、垫圈是否完整齐备。
6.1.4控制箱在出厂时已将内部连线接好，安装时，只需将外部电源通过引入装置接入接线腔。
6.1.5将防爆控制箱的外接地与场所的接地系统连接起来，接地应牢固可靠。
6.2使用
6.2.1使用过程中，严禁带电开盖。
6.3维护
6.3.1安装或维修后，应注意保持引入装置处的密封圈压紧，以免控制箱内部进水导致故障或影响防爆性能。
6.3.2定期检查引入装置密封圈，若发现密封圈有老化现象应立即更换。
