品牌:隆襄防爆
防爆等级:ExdIICT6
材质:304不锈钢
起订:2件
供应:100000件
发货:3天内
| 防爆等级 | ExdIICT6 |
|---|---|
| 材质 | 304不锈钢 |
| 产地 | 浙江 |
| 产品认证 | 防爆 |
| 尺寸 | 定制 |
| 适用场所 | 国内外各大油田、石化公司、海上石油钻井平台、船舶制造行业、航天、航海、煤矿井上区域、化工、制药、食品 |
| 适用范围 | **性气体环境或可燃性粉尘环境，有腐蚀性气体或蒸气 |
| 重量 | 20 |
| 品牌 | 隆襄防爆 |
| 型号 | BJX |
| 加工定制 | 是 |
乐清隆襄防爆电气有限公司
//www.longxiangfb.com

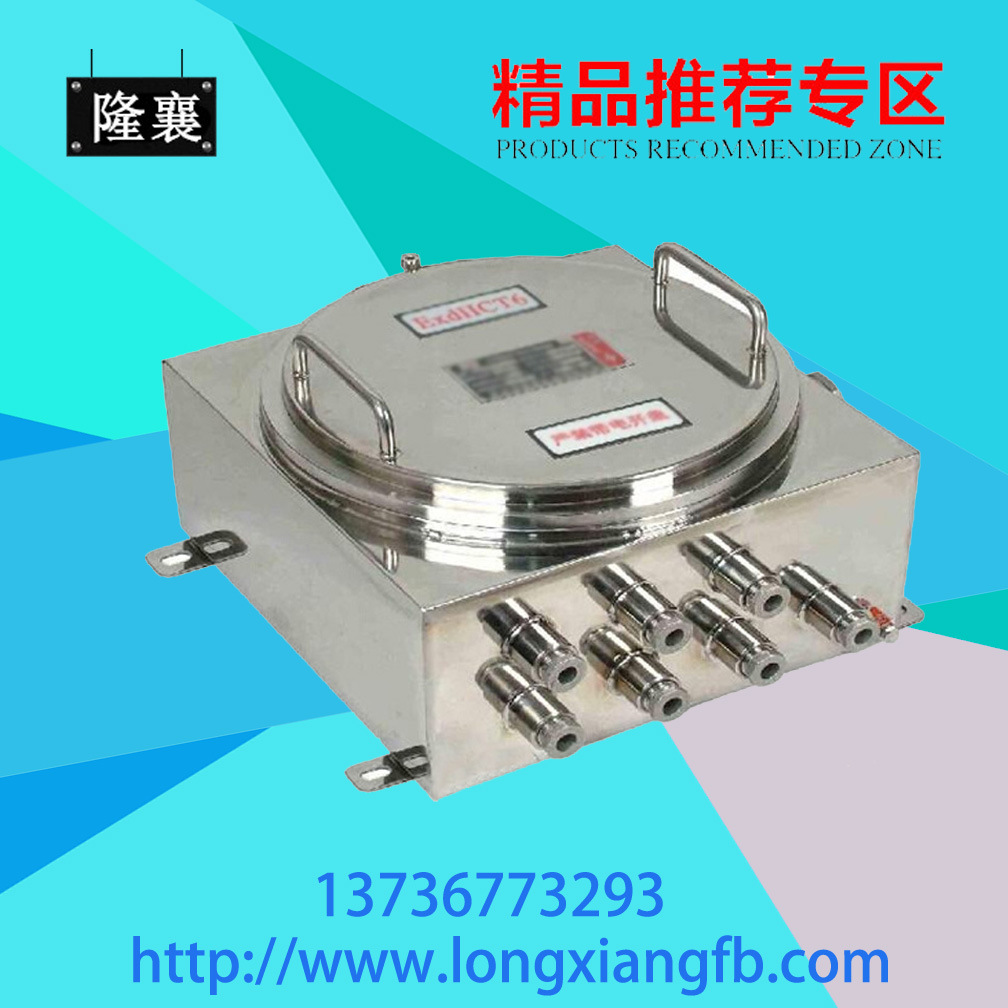

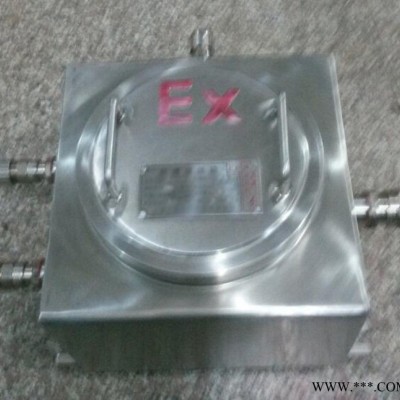

BJX系列防爆接线箱
1主要用途与适用范围
BJX系列防爆接线箱适用于额定电压交流AC380V/50Hz的线路中，作为连接各种电气设备的分线、接线用，也可作为自控、通讯信号和电源线的连接。
根据使用环境不同，可分为爆炸性气体环境用防爆接线箱和可燃性粉尘环境用防爆接线箱。
爆炸性气体环境用防爆接线箱是严格按国家标准GB 3836.1《爆炸性气体环境用电气设备 第1部分：通用要求》、GB 3836.2《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》、GB 3836.3《爆炸性气体环境用电气设备 第3部分：增安型“e”》设计制造的产品。主要用于Ⅱ类（除煤矿外的其他爆炸性气体或蒸气环境），ⅡA、ⅡB、ⅡC级，温度组别为T1～T6的1区和2区危险场所。
可燃性粉尘环境用防爆接线箱是严格按国家标准GB 12476.1《可燃性粉尘环境用电气设备 第1部分：用外壳和限制表面温度保护的电气设备 第1节：电气设备的技术要求》设计制造的产品。适用于T1～T6温度组别，可燃性粉尘与空气形成的混合物环境中20区、21区、22区场所。
2正常工作条件和安装条件
2.1海拔高度：不超过2000米；
2.2周围环境温度：-20℃～+40℃；
2.3大气条件
2.3.1周围空气相对湿度不大于95%（25℃时）；
2.3.2爆炸性气体环境用防爆接线箱适用于含有爆炸性气体及蒸气的环境1区、2区场所；可燃性粉尘环境用防爆接线箱适用于可燃性粉尘与空气形成的混合物环境21区、22区场所；（见适用范围）
2.3.3在无明显破坏绝缘的气体和蒸气环境中；
2.3.4污染等级：3级；
2.4安装类别：Ⅱ类；
2.5在无显著摇动和冲击振动的地方。

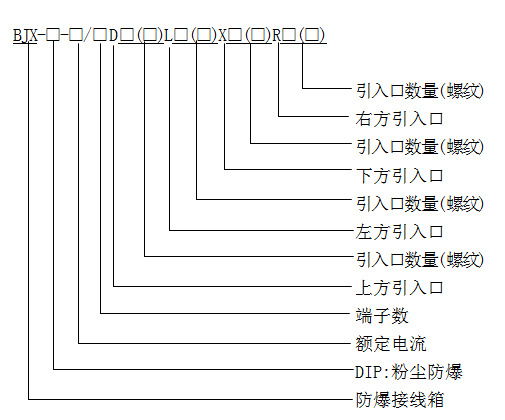

3型号的组成及其代表意义
4主要参数及技术性能
4.1防爆标志:
ExdⅡBT6 Gb、ExdⅡCT6 Gb、ExeⅡT6 Gb、
DIP A20 TA，T6
4.2额定电压:AC380V/50Hz
4.3额定电流:20A
4.4防护等级:IP65
4.5防腐等级:WF1/WF2
4.6引入口规格及允许使用电缆外径见下表：
引入口规格(G") | 1/2 | 3/4 | 1 | 11/4 | 11/2 | G2 |
电缆外径 (Φ，mm) | 6～10 | 9～14 | 11～18 | 14～25 | 17～28 | 25～38 |
5结构特点
5.1壳体采用铝合金压铸成型，表面高压静电喷塑。
5.2壳体可根据用户要求采用不锈钢制作。
5.3接线端子采用专用接线端子，接线方便、牢固可靠。
5.4引入口方向可根据用户要求确定，并可根据用户要求配装BDM系列电缆夹紧密封接头。
5.5引入口G1″以下常规配置工程塑料压紧螺母，G1″及以上配置铝质专用夹紧装置，用户有特殊要求时请注明。
5.6接线箱引入口规格常规为英制管螺纹，也可根据用户要求加工公制螺纹或NPT等螺纹。
6安装、使用及维护
6.1安装
6.1.1安装工作必须由专业人员进行。
6.1.2安装前应检查接线箱铭牌上所列的基本数据是否符合实际的使用条件。
6.1.3检查接线箱引入装置内的压紧密封圈、垫圈是否齐全完备。
6.1.4将接线箱与场所的接地系统连接起来，接地应牢固可靠。
6.1.5所有紧固件要求有防松措施，不会自行松动。
6.2使用
6.2.1使用过程中，严禁带电开盖。
6.3维护
6.3.1安装或维修后，应注意保持引入装置处的密封圈压紧，以免影响产品的防爆性能或使产品内部进水导致故障。
6.3.2定期检查引入装置密封圈，若发现密封圈有老化现象应立即更换。
6.3.3隔爆型接线箱应定期检查隔爆接合面，并及时为隔爆面补涂防锈油。
型体 | A | B | C | D | E | F | G | H |
I型 | 190 | 226 | 274 | 92 | 132 | 238 | 12 | 141 |
II型 | 190 | 226 | 318.5 | 150 | 190 | 332 | 12 | 148 |
III型 | 250 | 250 | 378.5 | 190 | 226 | 332 | 12 | 140 |
IV型 | 250 | 351 | 400 | 210 | 250 | 404 | 13 | 146 |
V型 | 300 | 351 | 428.5 | 160 | 200 | 354 | 13 | 170 |
VI型 | 300 | 351 | 429 | 260 | 300 | 454 | 13 | 170 |
