【产品说明】：

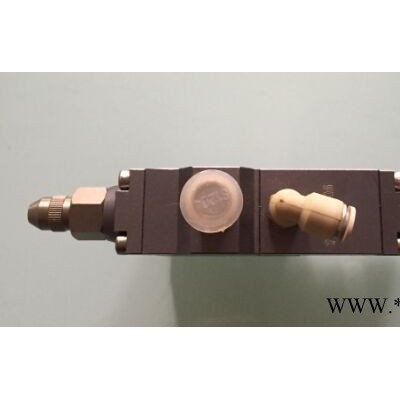

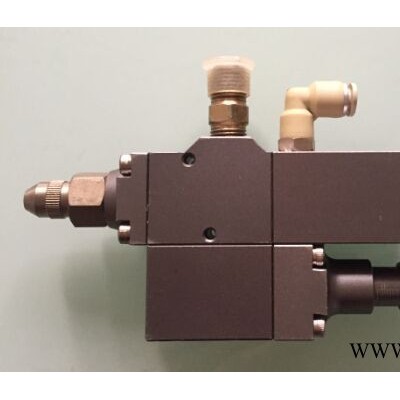

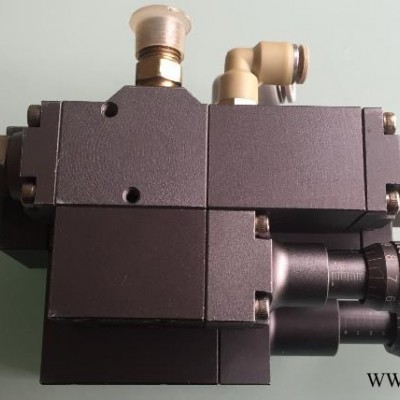

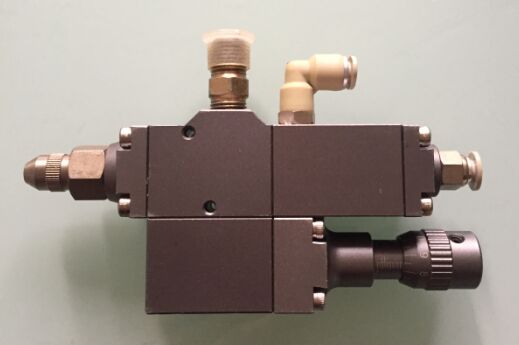

FR1g定量阀可调节0.01-1g的油脂范围内进行定量控制加注，有刻度标计参考，定量加注油脂。定量阀是给工厂机器设备提供定量加注油脂的一种设备，具有集成度高、安装方便、维修简便、自动化程度高，劳动强度低、性能稳定、加注油方便等特点。

      油脂定量阀的工作原理是：柱塞泵提供高压油脂注入已调节好的阀门定量缸，由压缩空气作为阀开闭动力，通过气源控制装置控制容积式定量阀动作，定量输出高压介质。它是定量加注工艺机械不可缺少的加注设备。能定量加注各种锂基脂、钙基脂等粘度较大的油料及半固态、高粘度的液体、粘接剂等。适用于轴承，汽车、精密仪器、精密机械制造行业等行业中定量加注作业。

【功能特点】：

1.本阀具有回吸功能，可有效防滴漏；

2.本阀采用容积式定量缸加注，操作简单．可调定量缸。具有定量准确，重复精度高、效率高、性能稳定、加注油脂操作方便等特点；

3.采用可靠密封技术，可长期在高压下工作;

4.做动频率高，应为范围宽；

5.阀体为铝制材料，体积小、重量轻，便于移动操作；

【典型应用】：

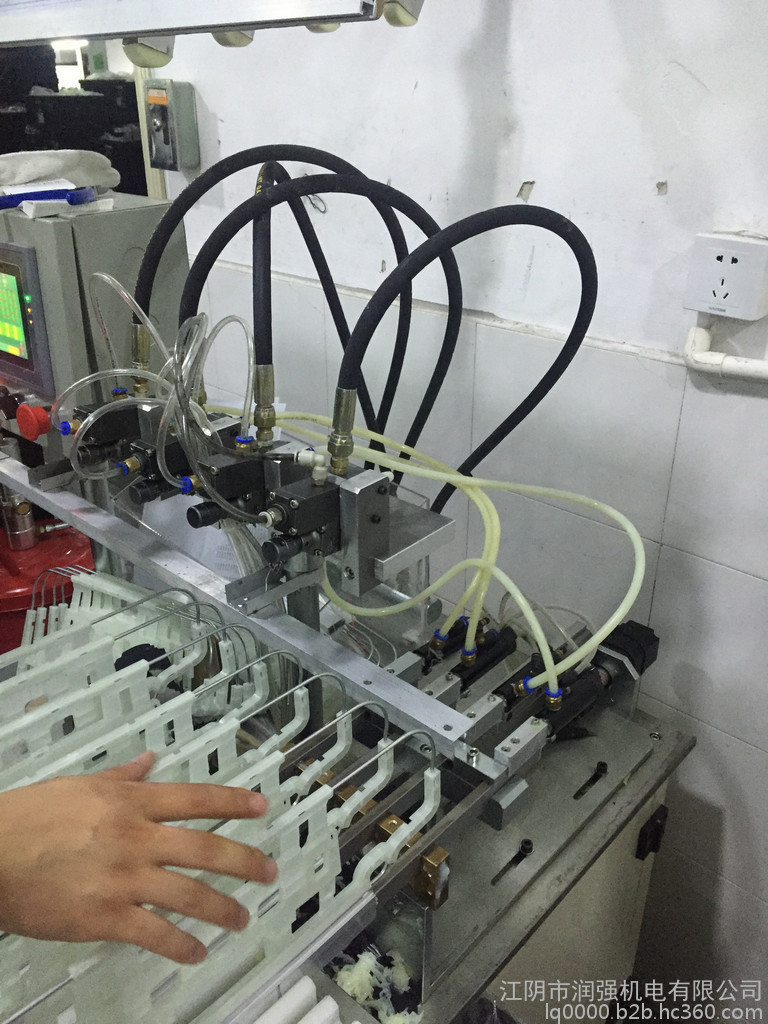

1.轴承生产线，密封轴承在压盖前加注油脂。

2.汽车半轴生产线，半轴轴承加注油脂。电动工具、港口，工程机械，各类需要润滑定量加注的行业。

3.机械传动机构的润滑。各类机械设备的定量黄油加注

4.大桶油脂改装成小包装过程中的定量控制。

5.发动机装配,球磨齿轮,万向节,机械零部件。

【产品参数】：

产品名称：FR1g

调节范围：0.01-1g

工作压力： 180kg/cm2 （建议60-80kg/cm2）

气压需求：4 ~ 6 kg/cm2

 精  度 ：±1%

重复精度：±1%

适用温度：- 10°C to + 50°C

适用范围：NLGI#00~#3黄油、半固态、高黏度、液体、粘接剂

【系统操作说明】：

1、根据用户具体使用要求配置二位五通电磁阀（或气控阀），连接上进气口A1（接常通气）及进气口A2。（注：进气口A2进气，进气口A1排气时定量阀注油；进气口A1进气，进气口A2排气时定量阀贮油）；

2、将输油管路连接至进油口，为保证定量阀的使用寿命，管路油压不能超过18MPa；

3、使用本阀时，先操作二位五通控制阀动作几次，排空阀内空气后才好正常使用；

4、拧动调节螺钉调节定量值。把定量值调节至需要的值时，拧紧锁紧螺母，即可定量加注。
