| 产品系列 | DC24 |
| 触点负载 | 1 |
| 触点形式 | 1 |
| 额定电流 | 5A |
| 额定电压 | 24VDC |
| 线圈电源 | 1 |
| 线圈功率 | 1 |
| 应用范围 | 功率 |
| 防护特征 | 1 |
| 品牌 | 俊鑫 |
| 型号 | ZYS2N-J |
| 触点切换电流 | 1 |
| 触点切换电压 | 1 |
促进自动化应用
未来更加精彩！！！
乐清俊鑫电气自动化设备有限公司欢迎您的访问！
ZY系列，DY系列有2组（2P）、3组（3P）和4组（4P）转换触点等规格，设置有超高亮的集成LED动作指示灯。设置有手动测试装置可以进行点动测试也可以锁定测试。触点采用无铅无镉的纯银和银合金材料制造，使之工作在逻辑级信号下确保畅通，满负载条件工作也能确保可靠接通和分断
■工频耐压高，线圈触点间和极间耐压AC2200V以上；
■发光指示灯和浪涌抑制装置采用集成方式，美观、可靠；
■触点采用无铅无镉银和银合金材料，高导电率、高耐电弧性能；
■导线采用辐照高温电线，无卤素、低烟、低毒；
■带手动测试按钮，方便检测、维修；
■插座内部连接采用整体零件，可靠性高。
| 项目 | ZY2/ZYS2 | ZY3/ZYS3 | ZY4/ZYS4 | | 约定发热电流 | 3A | | 额定绝缘电压 | 250VAC,125VDC | | 线圈**大工作电压 | 110%Us | | 动作时间 | ≤20ms | | 释放时间 | ≤20ms | | 触点切换放时间 | ≥0.15ms | | 触点接触电阻 | ≤50mΩ | | 触点**高工作电压 | 250VAC,125VDC | | 绝缘电阻 | ≥100MΩ | | | 断开触点间 | AC1100V,50HZ,1min | | 工频 | 触点极间 | AC2200V,50HZ,1min | | 耐压 | 触点-线圈间 | AC2200V,50HZ,1min | | | 触电/线圈-地间 | AC1800V,50HZ,1min | | 操作频率 | ≤30次/分钟 | | 耐震动 | 10-55HZ,复振幅1.0mm，1 min | | 耐冲击 | 200m/s2,11ms | | 电气寿命 | 2×105次 | | 机械寿命 | AC:2×107次;DC:5×107次 | | 重量 | 约38g |
|

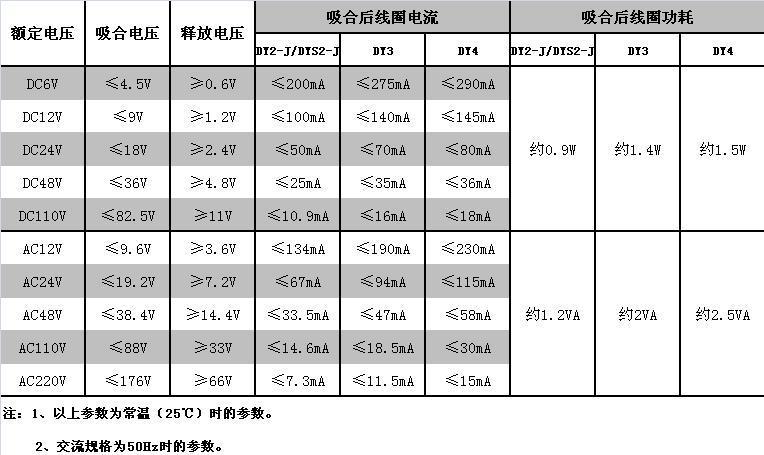

| 额定电压 | 吸合电压 | 释放电压 | 吸合后线圈电流 | 吸合后线圈功耗 | | DC 6V | ≤4.5V | ≥0.6V | ≤200mA | 约0.9W | | DC 12V | ≤9V | ≥1.2V | ≤100mA | | DC 24V | ≤18V | ≥2.4V | ≤50mA | | DC 48V | ≤36V | ≥4.8V | ≤25mA | | DC 110V | ≤82.5V | ≥11V | ≤10.9mA | | | | AC 12V | ≤9.6V | ≥3.6V | ≤134mA | 约1.2VA | | AC 24V | ≤19.2V | ≥7.2V | ≤67mA | | AC 48V | ≤38.4V | ≥14.4V | ≤33.5mA | | AC110V | ≤88V | ≥33V | ≤14.6mA | | AC220V | ≤176V | ≥66V | ≤7.3mA |
注：1 以上参数为常温（25 ℃）时的参数。
2 交流规格为50 Hz时的参数。
3 其他线圈电压规格，须特殊订货。 |
| 产品型号 | 阻性负载 | 感性负载（AC-15 / DC-13 ) | | ZY2/ZYS2/ZY3/ZYS3 | DC110V , 0.3A | DC110V , 0.2A | | DC30V , 5A | DC30V , 1A | | AC240V , 5A | AC240V , 1A | | ZY4/ZYS4 | DC110V , 0.3A | DC110V , 0.2A | | DC30V , 3A | DC30V , 0.5A | | AC240V , 3A | AC240V , 0.5A |
|
产品参数
基本技术参数
线圈规格
