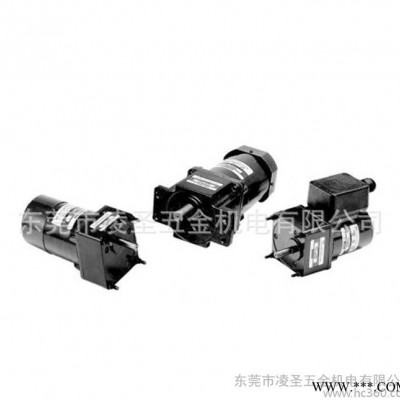

SPG感应马达可逆马达 40W端子箱型电机带接线盒小电机|供应产品|东莞市凌圣五金机电有限公司

价格:￥560.00/台
品牌:LSPTC，凌圣
产品类型:单相异步电动机
额定电压:200（V）
起订:1台
供应:100台

产品类型	单相异步电动机
额定电压	200（V）
额定电流	0.41（A）
额定转速	1300（rpm）
额定转矩	0.31（NM）
外形尺寸	90*90（mm）
产品认证	CE
适用范围	机械设备配套
效率	100（%）
额定功率	40（W）
品牌	SPG
型号	S9I40GDH-T

额定功率:40（W）	产品类型:单相异步电动机
额定电压:200（V）	额定电流:0.41（A）
额定转速:1300（rpm）	额定转矩:0.31（NM）
外形尺寸:90*90（mm）	产品认证:CE
适用范围:机械设备配套	效率:100（%）

1.规格

♂ - 连续额定

外形尺寸 mm sq.	型号	极数	输出功率	工作电压	频率	工作方式	额定负载				启动转矩		电容
			输出功率	工作电压	频率		电流	转速	额定转矩		启动转矩		电容
			W	V	Hz		A	rpm	kg-cm	N-m	kg-cm	N-m	uF
90	S9I40GA( )-T S9I40GA( )-T1	4	40	1 ┆ 110	60	连续	0.82	1600	2.50	0.250	2.90	0.290	10.0
	S9I40GB( )-T S9I40GB( )-T1	4	40	1 ┆ 220	60	连续	0.41	1600	2.50	0.250	2.90	0.290	2.5
	S9I40GC( )-T S9I40GC( )-T1	4	40	1 ┆ 100	50	连续	0.80	1300	3.10	0.310	2.40	0.240	10.0
	S9I40GC( )-T S9I40GC( )-T1	4	40	1 ┆ 100	60	连续	0.85	1550	2.60	0.260	2.40	0.240	10.0
	S9I40GD( )-T S9I40GD( )-T1	4	40	1 ┆ 200	50	连续	0.41	1300	3.10	0.310	2.40	0.240	2.5
	S9I40GD( )-T S9I40GD( )-T1	4	40	1 ┆ 200	60	连续	0.43	1550	2.60	0.260	2.40	0.240	2.5
	S9I40GX( )-T S9I40GX( )-T1 S9I40GX( )-TCE S9I40GX( )-T1CE	4	40	1 ┆ 220	50	连续	0.34	1250	3.15	0.320	1.80	0.180	2.0
	S9I40GX( )-T S9I40GX( )-T1 S9I40GX( )-TCE S9I40GX( )-T1CE	4	40	1 ┆ 240	50	连续	0.37	1250	3.35	0.355	2.10	0.210	2.0
	S9I40GU( )-T S9I40GU( )-T1 S9I40GU( )-TCE S9I40GU( )-T1CE	4	40	3 ┆ 200	50	连续	0.36	1300	3.10	0.310	6.30	0.630	-
	S9I40GU( )-T S9I40GU( )-T1 S9I40GU( )-TCE S9I40GU( )-T1CE	4	40	3 ┆ 200	60	连续	0.33	1550	2.60	0.260	5.20	0.520	-
	S9I40GT( )-T S9I40GT( )-T1 S9I40GT( )-TCE S9I40GT( )-T1CE	4	40	3 ┆ 220	50	连续	0.39	1350	3.00	0.300	7.60	0.760	-
	S9I40GT( )-T S9I40GT( )-T1 S9I40GT( )-TCE S9I40GT( )-T1CE	4	40	3 ┆ 220	60	连续	0.33	1600	2.50	0.250	6.10	0.610	-
	S9I40GS( )-T S9I40GS( )-T1 S9I40GS( )-TCE S9I40GS( )-T1CE	4	40	3 ┆ 380	50	连续	0.21	1300	3.20	0.320	6.30	0.630	-
				3 ┆ 380	60	连续	0.19	1550	2.70	0.270	4.85	0.485
				3 ┆ 400	50	连续	0.21	1300	3.30	0.330	6.90	0.690
				3 ┆ 400	60	连续	0.19	1550	2.80	0.280	5.25	0.525
				3 ┆ 415	50	连续	0.21	1350	3.10	0.310	7.30	0.730
				3 ┆ 415	60	连续	0.19	1600	2.60	0.260	5.70	0.570
				3 ┆ 440	50	连续	0.21	1350	3.20	0.320	8.20	0.820
				3 ┆ 440	60	连续	0.19	1600	2.70	0.270	6.30	0.630

♂ 型号名称后注有“CE”，表明产品为含内置过热保护装置的阻抗保护型马达，且通过CE认证（证书号：E9766002E01，认证机构：TUV Rhinland）

♂ 型号名称后面注有“TP”，表明产品为装配有过热保护装置的标准马达。
S9I40GX-T, S9I40GS-T是装配有过热保护装置的过热保护型马达。

♂ ( )表明“L”型或“H”型。 “L”为“L”型减速机，“H”为“H”型减速机。

♂ 可逆马达 - 额定时间30分钟

外形尺寸平方毫米（mm sq.）	类型	极数	输出功率	工作电压	频率	工作制	额定载荷				启动转矩		电容
							电流	转速	转矩
			瓦(W)	伏(V)	赫兹(Hz)		安(A)	转每分(rpm)	千克－厘米(kg-cm)	牛－米(N-m)	千克－厘米(kg-cm)	牛－米(N-m)	微法(uF)
90	S9R40GA( )-T S9R40GA( )-T1 S9R40GA( )-T(TP) S9R40GA( )-T1(TP) S9R40GA( )-TCE S9R40GA( )-T1CE	4	40	1 ┆ 110	60	30分钟	1.00	1600	2.50	0.250	3.50	0.350	15.0
	S9R40GB( )-T S9R40GB( )-T1 S9R40GB( )-T(TP) S9R40GB( )-T1(TP) S9R40GB( )-TCE S9R40GB( )-T1CE	4	40	1 ┆ 220	60	30分钟	0.46	1600	2.50	0.250	3.50	0.350	3.5
	S9R40GC( )-T S9R40GC( )-T1 S9R40GC( )-T(TP) S9R40GC( )-T1(TP) S9R40GC( )-TCE S9R40GC( )-T1CE	4	40	1 ┆ 100	50	30分钟	0.84	1300	3.00	0.300	2.80	0.280	15.0
					60		1.00	1550	2.60	0.260
	S9R40GD( )-T S9R40GD( )-T1 S9R40GD( )-T(TP) S9R40GD( )-T1(TP) S9R40GD( )-TCE S9R40GD( )-T1CE	4	40	1 ┆ 200	50	30分钟	0.39	1300	3.10	0.310	2.80	0.280	3.5
					60		0.47	1550	2.60	0.260
	S9R40GE( )-T S9R40GE( )-T1 S9R40GE( )-TCE S9R40GE( )-T1CE	4	40	1 ┆ 100	50	30分钟	0.86	1300	3.10	0.310	2.90	0.290	15.0
					60		1.00	1550	2.60	0.260
				1 ┆ 115	60		1.00	1550	2.70	0.270			12.0
	S9R40GX( )-T S9R40GX( )-T1 S9R40GX( )-TCE S9R40GX( )-T1CE	4	40	1 ┆ 220	50	30分钟	0.40	1250	3.20	0.320	3.00	0.300	3.0
				1 ┆ 240			0.42		3.40	0.340	3.20	0.320

♂ 对于S9R40GE-T型马达，请根据马达实际工作电压，正确选择电容器的容量。因为工作电压不同时，所使用电容的尺寸也会相应发生变化，并且如果使用不当，可能会造成马达运行故障。定购电容时请说明马达的工作电压，默认情况下按115伏工作电压包装发货。

♂ 型号名称后注有“CE”，表明产品为阻抗保护型马达，且通过CE认证（证书号：E9766002E01，认证机构：TUV Rhinland） S9R40GE-TCE 型马达工作电压只有一种，即115V。

♂ 型号名称后面注有“TP”，表明产品为装配有过热保护装置的标准马达。
S9R40GE-T, S9R40GX-T 是装配有过热保护装置的过热保护型马达。

♂ 上述数据是在安装摩擦制动器后测量得到.

♂ ( )表明“L”型或“H”型。 “L”为“L”型减速机，“H”为“H”型减速机。

♂ 50Hz

型号	减速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
型号	rpm	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KB∴B	kg-cm	8.3	9.9	13.8	16.5	20.7	24.8	27.5	34.4	41.3	49.6	49.6	62.1	74.5	89.4	99.3	100	100	100	100	100	100	100	100	100
S9KB∴B	N-m	0.813	0.970	1.352	1.617	2.029	2.430	2.695	3.371	4.047	4.861	4.861	6.086	7.301	8.761	9.731	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800

♂ 60Hz

型号	减速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
型号	rpm	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KB∴B	kg-cm	6.8	8.2	11.3	13.6	17.0	20.4	22.7	28.4	34.0	40.8	40.9	51.1	61.3	73.6	81.8	100	100	100	100	100	100	100	100	100
S9KB∴B	N-m	0.666	0.804	1.107	1.333	1.666	1.999	2.225	2.783	3.332	3.998	4.008	5.008	6.007	7.213	8.016	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800

♂在减速型号号上，用∴标示减速比

♂ 为与减速机组合情况下的允许转矩。

♂ 装配马达和中间减速机后其允许转矩值为100kg-cm

♂ ♂此颜色标记表示齿轮减速马达的输出轴回转方向与马达输出轴的相同。其他颜色标记则相反。

♂ 输出轴回转速度等于同步转速(50Hz : 1500rpm, 60Hz : 1800rpm)除以齿轮减速比
在不同马达负载情况下，实际转速值比显示值低2~20%。

♂ ( )表明“L”型或“H”型。 “L”为“L”型减速机，“H”为“H”型减速机

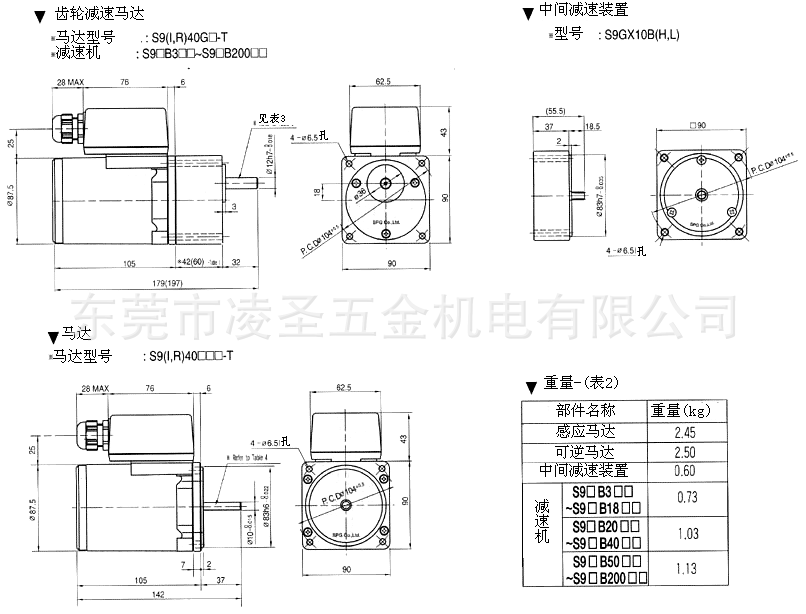

2.尺寸
