| 加工定制 | 是 |
|---|---|
| 类别 | 行星减速机 |
| 齿轮类型 | 圆柱齿轮减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 用途 | 减速机 |
| 输入转速 | 3000（rpm） |
| 额定功率 | 0.75（kw） |
| 输出转速范围 | 1000（rpm） |
| 许用扭矩 | 155（N.m） |
| 使用范围 | 刷机械、切割机械、包装机械、木工机械、医疗机械、建筑机械、数控机床、机械手、塑料机械 |
| 级数 | 单级 |
| 减速比 | 5 |

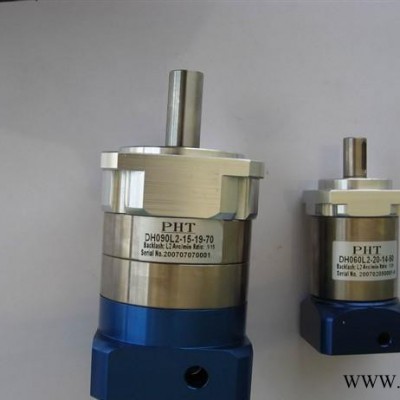

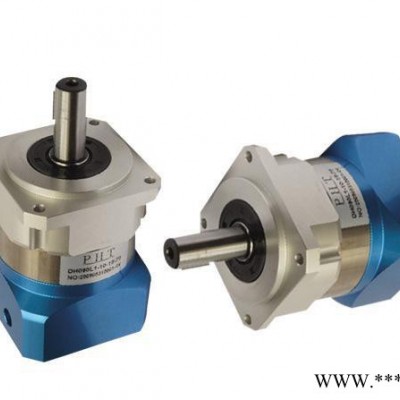

| 品牌 | 品宏PHT |

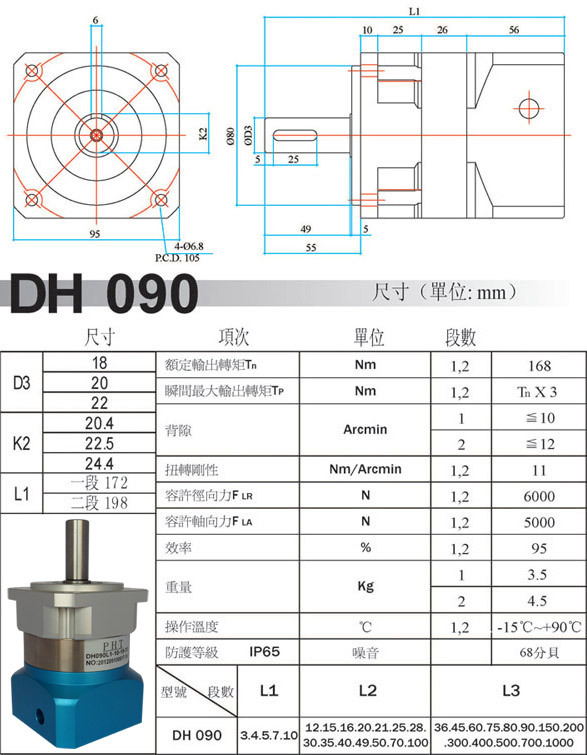

| 型号 | DH090L1-5，DH090L1-7，DH090L1-10 |
1、独特多段减速比，高效率输出扭力之行星齿轮式减速装置是伺服马达、步进马达等精密传动机构的**组合。
2**内齿环设计，确保而用与低噪音。
| |||||||||
| |||||||||
|
3、密闭式全油封设计确保润滑油脂不泄漏。
4、低耗损精密齿轮设计传动效率高速95％。
5、适合NEMA马达按装标准规范，按装容易。
6、同级产品中体积**小**适合有限之设备空间。
7、高精度低背隙10弧分，**型5弧分皆可供应。
8、内部组件采用经热处理之高强度合金钢材，足堪应付严峻的恶劣工作环境。
9、备有DH型低背隙及DS型标准背隙机种以满足各类设计需求。
10、广泛应用于航太**器械、半导体设备、、机器人、机械手、通讯设备、制药设备、印刷设备、包装机械、纺织机械、自动他储、停车设备、量测设备、工作母机、精密监控系统、车辆工业、自动控制系统等行业。
PHT减速机相关参数标准：
1、小型轻量化 重量：1.5～80kg; 长度：90.5～250mm;
2、正整数比比数从3～1000比;
3、超低背隙、全系列3～6arc-min;
4、低噪音，全系列噪音低于70分贝;

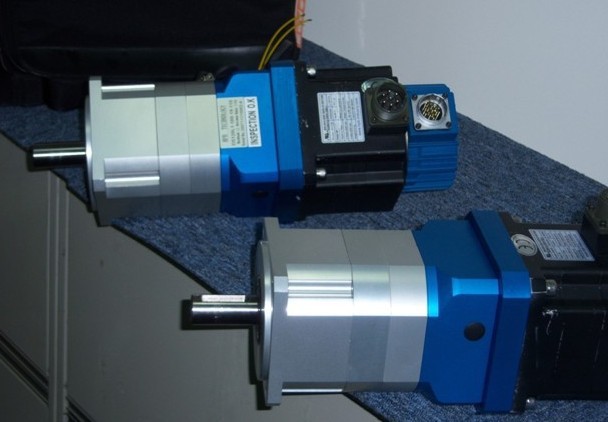

5、适用于各厂牌伺服步进电机;
6、密封式设计：不必换油、安装方便;
7、高转矩，低惯性矩转矩：3～45/88.2～441kgf*m/Nm低惯性矩：0.306～35kg
经济型DH系列产品优点：
（1）输出额定力矩：15－1180NM之系列完整，提供选择。
（2）低背隙：全系＜12arcmin。
（3）高效率：传动系数优，效率＞97％
（4）容易安裝。
（5）全系列为铝合金外壳制造散热效果非常好。
（6）低噪音。
（7）结构**、体积小，便于机械设计。
（8）采用先进德国齿轮润滑设计，绝无任何忧虑。
1. 高定位精度
采用精密研磨齿轮，齿面光滑，齿形**。
2. 高扭力
采用高品质滚锥轴承，使输出轴能够承受更大的轴向和径向的负荷。加以齿箱及托架采用强韧材质，及整体之结构设计。扭力范围自15Nm至2400Nm。
3．高起动性
4．低噪音
采用精密研磨齿轮，齿面精度高而平滑，使得齿轮运转平顺而噪音小。
采用精选润滑油
德制精选人工合成润滑油，而非一般减速机使用之油脂润滑，由于流动性佳，使齿轮能在充分油膜保护下运转，降低噪音。
5．低齿背隙
如有需要，可接受更低背隙之委制。
6．易安装
减速机之连接板及输入轴孔尺寸采弹性设计，使减速机能与各厂牌的伺服马逹相结合
7．长寿命,免保养
精密研磨齿轮，经滚齿及深层的渗碳硬化处理后，再经齿面研磨，使得齿轮刚性大，且齿面光滑耐磨性佳
采用德制高品质不易变质油封，使得密封性佳。
采用西欧**滚锥轴承，承受**大轴向径向负荷。
以上优异品质综效，使得减速机长寿命免保养
