深圳市美兰达自动化设备有限公司

材质	铝型材
产地	深圳市宝安区西乡街道黄麻布
产品别名	桌面式锁螺丝机，三轴平台螺丝机
规格	ML5331
用途	路由器**，手机，玩具，LED，键盘等产品打螺丝
适用行业	手机，电源**，路由器，音响，车载仪，LED显示屏，玩具，风扇，硬盘等都使用到锁螺丝机
品牌	美兰达
型号	MLD5331吸附式锁螺丝机
加工定制	是
属性	铝型材锁螺丝机

公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 1 页 共 19 页
美兰达开发了吹气式自动锁螺丝机，吸附式自动锁螺丝机，手持式自动锁
螺丝机，螺丝机供料器，转盘式螺丝机供料机，桌面型螺丝机三轴平台，螺丝机
四轴平台机架，三轴螺丝机控制系统，四轴螺丝机控制系统等。
一、美兰达 MLD 螺丝机特点 1、 美兰达螺丝机 X、Y、Z 轴均选用进口步进电机+精密线性滑轨传动，设计
有自动补偿误差的机构，可保证自动锁螺丝机精度和稳定性。
2、 螺丝供给器采用**式的转盘式结构，四分度小转盘分螺丝机构噪声小，
送螺丝可靠性高，实现送螺丝免维护。
3、 采用真空吸螺丝方式，通用性好，克服了风吹螺丝不能送长径比小 1.2 的 特点，也克服了磁性吸螺丝方式不锈钢螺丝不能吸的特点，对于 M1.0— M4.0 之间的螺丝好几乎都可以适用，如螺丝发生变化，只需更换吸嘴即可。 4、 设备控制方面采用 DPS+手持式编程器，编程界面友好，程序可复制可拷 贝，十分灵活，内部存储量大**可存储 1000 套锁螺丝程序，一种产品
只需编程一次，保存后，需要时调用即可。
5、 全中文界面，自主研发自动锁螺丝控制系统，可动态显示运行状态，并实 现螺丝可实时监控锁螺丝时状态，可记录每颗螺丝 OK 还是 NG。 6、 美兰达自动吸附锁螺丝机设备特别适用于多品种小批量的产品生产，并针
对手机及平板电脑行业设计了通用夹具，如变换产品只需利用当前夹具调
整挡块即可。
二、美兰达 MLD-331 吸附式螺丝机参数
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 2 页 共 19 页
三、为什么要选择自美兰达自动锁螺丝机？
1、再也不用手取螺丝，螺丝自动送料 2、效率高达 60 粒/分钟 3、螺丝不会二次污染 4、提高生产效率，减少工人，节约成本 5、降低工人的劳动强度 6、提升公司形象
四、美兰达自动锁螺丝机产品优势：
1、加厚铝型材机架，外观高端大气
型号/规格 美兰达 MLD-331 吸附式螺丝机 可移动轴数 三轴
可移动动范围
X 300mm Y 300mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吸附式供料器（转盘式供料器） 电批 台湾奇力速电批/日本 HIOS 电批/好帮手无刷电批 控制系统组成 高速 DSP 控制器+手持教导盒 电源 220V 空气压力 4～5kg cm2 外形尺寸 520（左右）*600（前后）*720（上下） 本体重量 60KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 3 页 共 19 页
2、配专业的高速 DSP 多轴螺丝机运动控制系，锁螺丝速度既快又稳。 3、配 5 寸真彩编程手持盒，易学易操作。 4、模具化制作的美兰达吹气式螺丝机供料器及吸附式供料器，制作周期快，质
量稳定可靠。 5、模具化的螺丝机运动平台，批量化制作，批发价销售，货期短，价格优。 6、M0.8-M6 的螺丝均可使用，吹气式及吸附式可供客户选择。
五、美兰达自动锁螺丝机应用：
美兰达自动锁螺丝机应用于很多行业，例如手机，电源，风扇，硬盘等都使
用到锁螺丝机，锁螺丝机可代替人工锁螺丝，提高生产效率，节约人力。一般一 台设备4-6 月即可收回投资成本，而设备可使用 5-8 年，投资效益可想而知。 六、美兰达自动锁螺丝机的交期：标准机台一般有现货，如没现货一般 5—7 天，
由实际情况为准
七、美兰达自动锁螺丝机的保修：控制系统 导轨 驱动 电机 自动出螺丝机 关
电开关保修一年
八、美兰达吸附螺丝机的日常保养与维护
1、 定期清洁螺丝料仓，确保料仓清洁干净，建议在料仓无螺丝时开动机器，
用高压气吹出料仓内及举钉器侧的灰尘和残渣，每天清洁一次
2、 定期清洁螺丝轨道，确保螺丝在轨道内运行顺畅 3、 定期清洁送钉系统，确保送钉系统运行顺畅，建议每周一次用高压枪吹并
在运动部分加适量润滑脂
4、 定期清洁机箱外表面 5、 每天下班和未使用时请关掉电源
九、美兰达自动锁螺丝机常见问题
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 4 页 共 19 页
1、打开电源开关后，按复位键，机器没反应？
答：请检查电源是否接好，急停开关是否拉起，各轴电机是否正常，驱动器是否
正常，光电开关是否正常。
2、打开电源开关后，按复位键，复位方向与正常方向相反？ 答：a、可能是电机线接反了，用同一组电机线调换接 b、也可能是传感器感应
部分给遮住了，导致误报信号，用干净的传感器**可以了。
3、打开电源开关后，按复位命令后，复位行程超出正常位置，电机一直在转动？
答：检查传感器是否已坏，感应片是否不到位或者已经脱落。
4、打开电源开关后按复位命令后 X、Y、Z、轴复位速度很慢？ 答：进入菜单 4，把烙铁头物理起始角调为 90 度，如果这样还不行，请检查 X、 Y、Z 轴的默认运行速度是多少，设置是否正确。 5、电机不正常工作？ a:电机不转动，查看各电机线与驱动器连接是否正常(可根据驱动器上闪灯来 判断，1、如果绿灯闪一次，红灯闪六次，证明驱动器没负载**是说电机线 没连接好。2、如果绿灯闪一次，红灯闪五次，那**说明驱动器过载了，检查
下电机各组线是否连接。
b:电机有转动，但噪音很大，电机有一组线已经正确接好，另一组线可能接
触不良。
6、电机发热很厉害？
答：电机对应的驱动器电流过大，把电流适当的调小，也可能散热不良引起的。
7、运行过程中电机失步、丢步？
答：可能速度过快，已经超出机器运行的**大速度，把运行的空移速度适当调小，
也可能同步轮螺丝松掉了，请仔细检查下各连接件螺丝。
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 5 页 共 19 页
8、各轴在运行过程中偏位了？
答：首先检查治具有没有偏位，其次检查固定烙铁手柄的螺丝有没有松动，再次
检查各轴皮带同步轮是否松动。
9、按复位键，复位方向与正常方向相反？ 答:检查传感器是否坏了，或者有什么杂物挡住了发光位置，使传感器不能正常 工作。可以在系统菜单 3 中第二页第九项查看各输入信号是否正常来判断。
美兰达 MLD-331 吸附式螺丝机
美兰达 MLD-331 吸附式螺丝机参数
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 6 页 共 19 页
美兰达 MLD-441 吸附式螺丝机
美兰达 MLD-441 吸附式螺丝机参数
型号/规格 美兰达 MLD-331 吸附式螺丝机 可移动轴数 三轴
可移动动范围
X 300mm Y 300mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批/好帮手无刷电批 控制系统组成 高速 DSP 控制器+手持教导盒 电源 220V 空气压力 4～5kg cm2 外形尺寸 520（左右）*600（前后）*720（上下） 本体重量 60KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 7 页 共 19 页
美兰达 MLD-551 吸附式螺丝机
美兰达 MLD-551 吸附式螺丝机参数
型号/规格 美兰达 MLD-441 吸附式螺丝机 可移动轴数 三轴
可移动动范围
X 400mm Y 400mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 620（左右）*680（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 8 页 共 19 页
美兰达 MLD-661 吸附式螺丝机
美兰达 MLD-661 吸附式螺丝机参数
型号/规格 美兰达 MLD-551 吸附式螺丝机 可移动轴数 三轴
可移动动范围
X 500mm Y 500mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 720（左右）*780（前后）*720（上下） 本体重量 70KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 9 页 共 19 页
美兰达 MLD-331 吹送式螺丝机
型号/规格 美兰达 MLD-661 吸附式螺丝机 可移动轴数 三轴
可移动动范围
X 600mm Y 600mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 720（左右）*780（前后）*720（上下） 本体重量 70KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 10 页 共 19 页
美兰达 MLD-331 吹送式螺丝机参数
美兰达 MLD-441 吹送式螺丝机
型号/规格 美兰达 MLD-331 吹送式螺丝机 可移动轴数 三轴
可移动动范围
X 300mm Y 300mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 520（左右）*600（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 11 页 共 19 页
美兰达 MLD-441 吹送式螺丝机参数
美兰达 MLD-551 吹送式螺丝机
型号/规格 美兰达 MLD-441 吹送式螺丝机 可移动轴数 三轴
可移动动范围
X 400mm Y 400mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 620（左右）*680（前后）*720（上下） 本体重量 70KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 12 页 共 19 页
美兰达 MLD-551 吹送式螺丝机参数
美兰达 MLD-661 吹送式螺丝机
型号/规格 美兰达 MLD-551 吹送式螺丝机 可移动轴数 三轴
可移动动范围
X 500mm Y 500mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 520（左右）*600（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 13 页 共 19 页
美兰达 MLD-661 吹送式螺丝机参数
型号/规格 美兰达 MLD-661 吹送式螺丝机 可移动轴数 三轴
可移动动范围
X 600mm Y 600mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 520（左右）*600（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 14 页 共 19 页
美兰达 MLD-4331吹送式/吸附式螺丝机参数
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 15 页 共 19 页

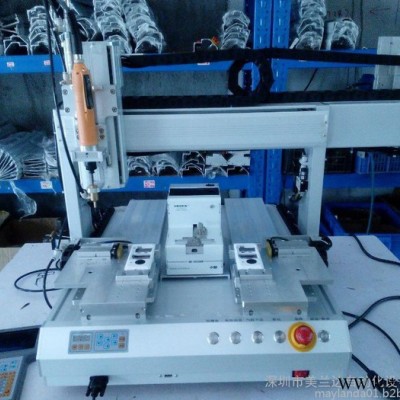

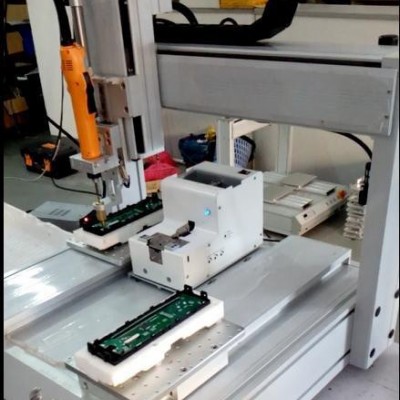

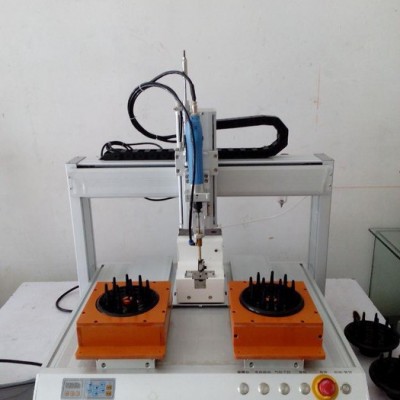

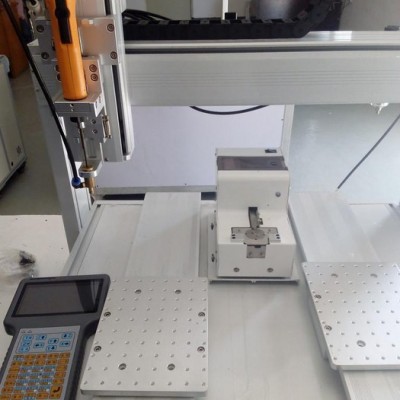

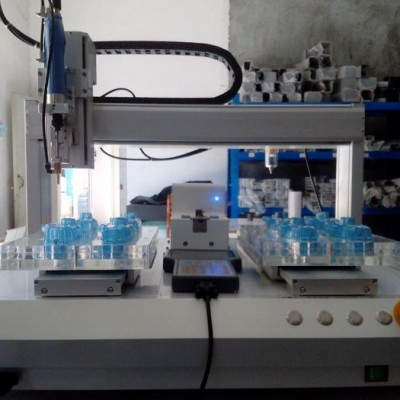

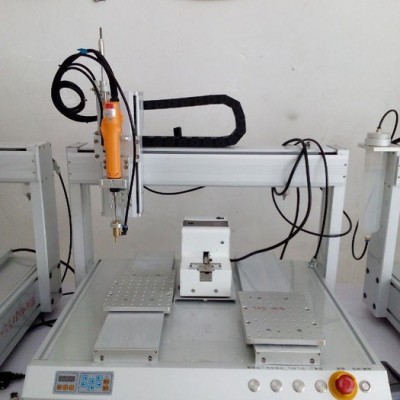

采用双 Y 轴平台全自动交替作业，机器可以不 停地工作，在锁付其中一个工作台上的工件时， 可在另一个工作台上上料，完全节省取放产品 时间，安全方便、速度快、效率高
型号/规格 美兰达 MLD-4331 吹送式/吸附式螺丝机 可移动轴数 四轴
可移动动范围
X 400mm 双 Y 300mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器、吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 620（左右）*580（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 16 页 共 19 页
美兰达 MLD-5331吹送式/吸附式螺丝参数
型号/规格 美兰达 MLD-5331 吹送式/吸附式螺丝机 可移动轴数 四轴
可移动动范围
X 500mm 双 Y 300mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器、吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 620（左右）*580（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 17 页 共 19 页
美兰达 MLD-5441吹送式/吸附式螺丝机参数
型号/规格 美兰达 MLD-5441 吹送式/吸附式螺丝机 可移动轴数 四轴
可移动动范围
X 500mm 双 Y 400mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器、吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 620（左右）*580（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 18 页 共 19 页
美兰达 MLD-6331吹送式/吸附式螺丝机参数
型号/规格 美兰达 MLD-6331 吹送式/吸附式螺丝机 可移动轴数 四轴
可移动动范围
X 600mm 双 Y 300mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器、吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 620（左右）*580（前后）*720（上下） 本体重量 65KG
公司：深圳市美兰达自动化设备有限公司 电话：0755-29979121 手机：15118130823 陈生
第 19 页 共 19 页
美兰达 MLD-6441吹送式/吸附式螺丝机参数
型号/规格 美兰达 MLD-6441 吹送式/吸附式螺丝机 可移动轴数 四轴
可移动动范围
X 600mm 双 Y 400mm Z 100mm
移动**大速度 （PTP）
X 500mm/sec Y 500mm/sec Z 500mm/sec
重复定位精度
X ±0.05mm Y ±0.05mm Z ±0.05mm 可以储存作业程序 0-999 个 位置教导方法 按键教导器，移动各轴模式（JOG）或直接输入位置坐标数据模式（MDI） 控制方式 工业计算机控制
X/Y/Z 驱动电机 信浓电机，雷赛步进电机，刹车电机，简易伺服，伺服电机 传动方式 同步带/丝杆 供料器 美兰达定制吹送式供料器、吸附式供料器 电批 台湾奇力速电批/日本 HIOS 电批 控制系统组成 工业电脑+手持教导器 电源 220V 空气压力 4～5kg cm2 外形尺寸 620（左右）*580（前后）*720（上下） 本体重量 65KG
