| 电源相数 | 三相 |
|---|---|
| 频率特性 | 高频 |
| 应用范围 | 邮电部门，石油化工，科研单位 |
| 铁心形状 | CD型 |
| 品牌 | 武汉华电美伦 |
| 型号 | TDM/YDJ油浸式 JDQ充气式 GYC干式高压试验变压器 |
| 绕组形式 | 自耦 |
| 铁心形式 | 芯式 |

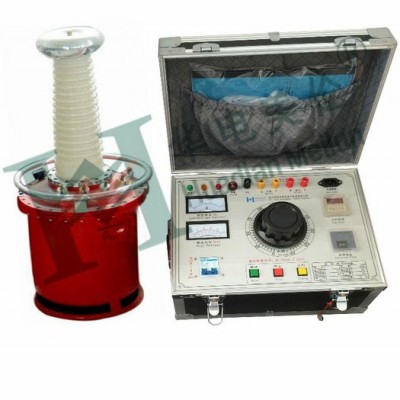

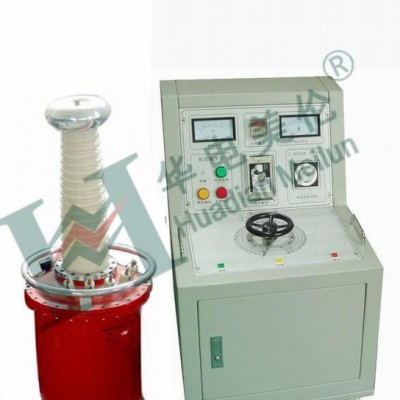

YDQ充气式试验变压器使用说明

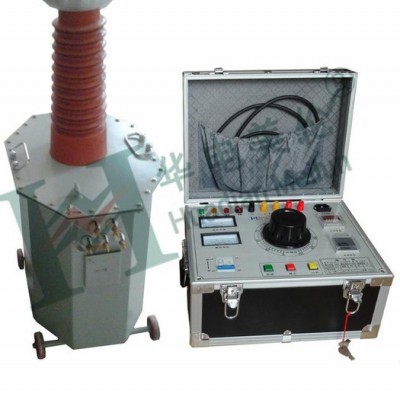

一、YDQ充气式试验变压器 TDM油浸式耐压机概述频耐压试验装置试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，频耐压试验装置把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。
二、结构1、YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－９８>>标准要求。
YDQ频耐压试验装置系列产品采用**冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。
2、YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
特性折叠◆ 电压、电流、时间、状态信息及提示信息等数据4.7尺大屏液晶显示，读数清晰、直观；
◆ 全中文界面，操作简单明了，可适应多种应用场合；
◆ 轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；
◆ 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制（此功能带密码保护）；
◆ 按键直接设定试验变压器变比（此功能带密码保护），在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套；
◆ 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；
◆ 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；
◆ 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪洛或击穿时的电压；
◆ 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
◆ 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
◆ 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
◆ 手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；
◆ 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；
◆ 升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；
◆可选配远程通信、门联锁警灯警铃、外接分压器校验接口等；
◆ 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
