品牌:明远测控
产品类型:五相步进电机
产品认证:ISO9001
起订:1台
供应:999台
发货:3天内
立即购买
| 产品类型 | 五相步进电机 |
|---|---|
| 产品认证 | ISO9001 |
| 额定电流 | 0.75 |
| 额定电压 | 32 |
| 额定功率 | 100 |
| 额定转矩 | 0.56 |
| 额定转速 | 600 |
| 适用范围 | 精密平台、点胶机、雕刻机、固晶机、机械手等自动化产品 |
| 外形尺寸 | 42*42 |
| 效率 | 99.99 |
| 品牌 | 明远测控 |

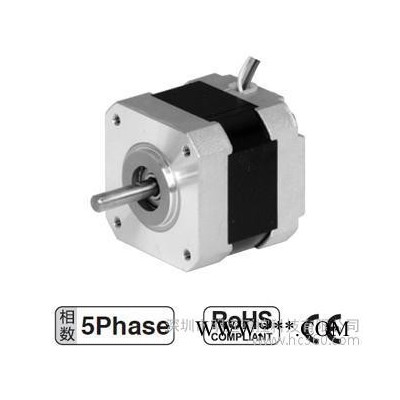

| 型号 | 42五相步进电机 |
基本参数：
项目 | 参数 |
| 步距角 | 0.72° |
| 步距角精度 | 0.72°±5% |
| 电阻公差 | ±10% |
| 电感公差 | ±20% |
| 温升 | 85℃ Max(绕阻方式) |
| 工作环境温度 | -20℃~+50℃ |
| 绝缘电阻 | 100MΩMin，500VDC |
| 介电强度 | 500VAC，一分钟 |
| 径向跳动 | 0.025Max.（500g-负载） |
| 轴向间隙 | 0.075Max.（1000g-负载） |
机械尺寸：
42系列五相混合式步进电机规格:
型号 | 电 压 V | 电 流 A | 电 阻 Ω | 静力 矩 N.M | 引 线 Lead | 重 量 Kg | 机 长 （L）mm | 转子 惯量 g-cm | |
| | ||||||||
MYSHM543-0.75A | MYSHM543-0.75B | 1.46 | 0.75 | 1.95 | 0.13 | 5.00 | 0.21 | 33 | 35 |
MYSHM544-0.75A | MYSHM544-0.75B | 1.7 | 0.75 | 2.3 | 0.18 | 5.00 | 0.24 | 39 | 54 |
MYSHM545-0.75A | MYSHM545-0.75B | 2.1 | 0.75 | 2.8 | 0.24 | 5.00 | 0.35 | 47 | 70 |
MYSHM546-0.75A | MYSHM546-0.75B | 2.25 | 0.75 | 3 | 0.40 | 5.00 | 0.5 | 59 | 108 |
MYSHM546-1.4A | MYSHM546-1.4B | 1.16 | 1.4 | 0.83 | 0.40 | 5.00 | 0.5 | 59 | 108 |
以上仅为代表性产品，可根据客户需求定制
