品牌:鑫弘力
产地:浙江
动力类型:电动
起订:1台
供应:100台
| 产地 | 浙江 |
|---|---|
| 动力类型 | 电动 |
| 滑块行程 | 30 |
| 控制方式 | 数控 |
| 适用范围 | 压装 检测 装配 铆接 整形 冲压 冲切 压印 压入 |
| 新旧程度 | 全新 |
| 重量 | 1800 |
| 柱数 | 单柱 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 鑫弘力 |
| 型号 | XHL-107SF |
供应伺服压力机，电机压装伺服压力机，轴承压装伺服压装机，水泵压装机，家电零部件伺服压装机，浙江伺服压装机
精密伺服压装机、伺服数控压装机基本信息精密伺服压装机、伺服数控压装机；
产品特点：
1；冲程五段速精密压装；
2；在线压装质量判定；
3；压装曲线显示；
4；七种压装模式供选择；
5；100套压装程序可设定；
6；压装数据传送和存贮
7；冲程五段速：快进、探测、压装、保压、返回
七种压装模式可在程序设定时选择：
1；恒定压装速度，设定精*位置停止
2； 恒定压装速度，设定精*压力停止
3；恒定压装速度，设定精*位移停止
4；恒定压装速度，I/O触发停止
5；压力/位移，两段式模式
6；压力/压力，两段式模式
7；压力/位置，两段式模式

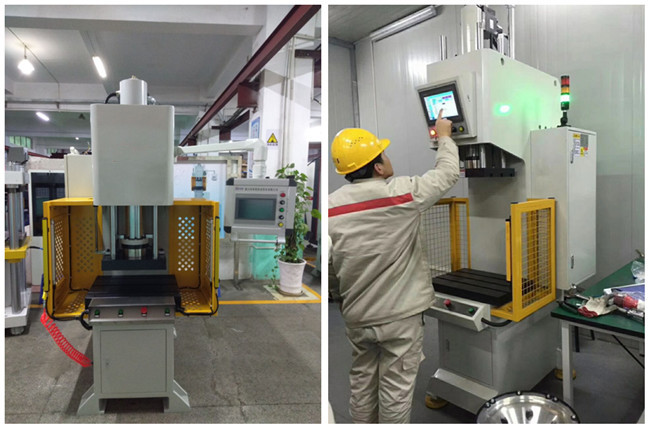

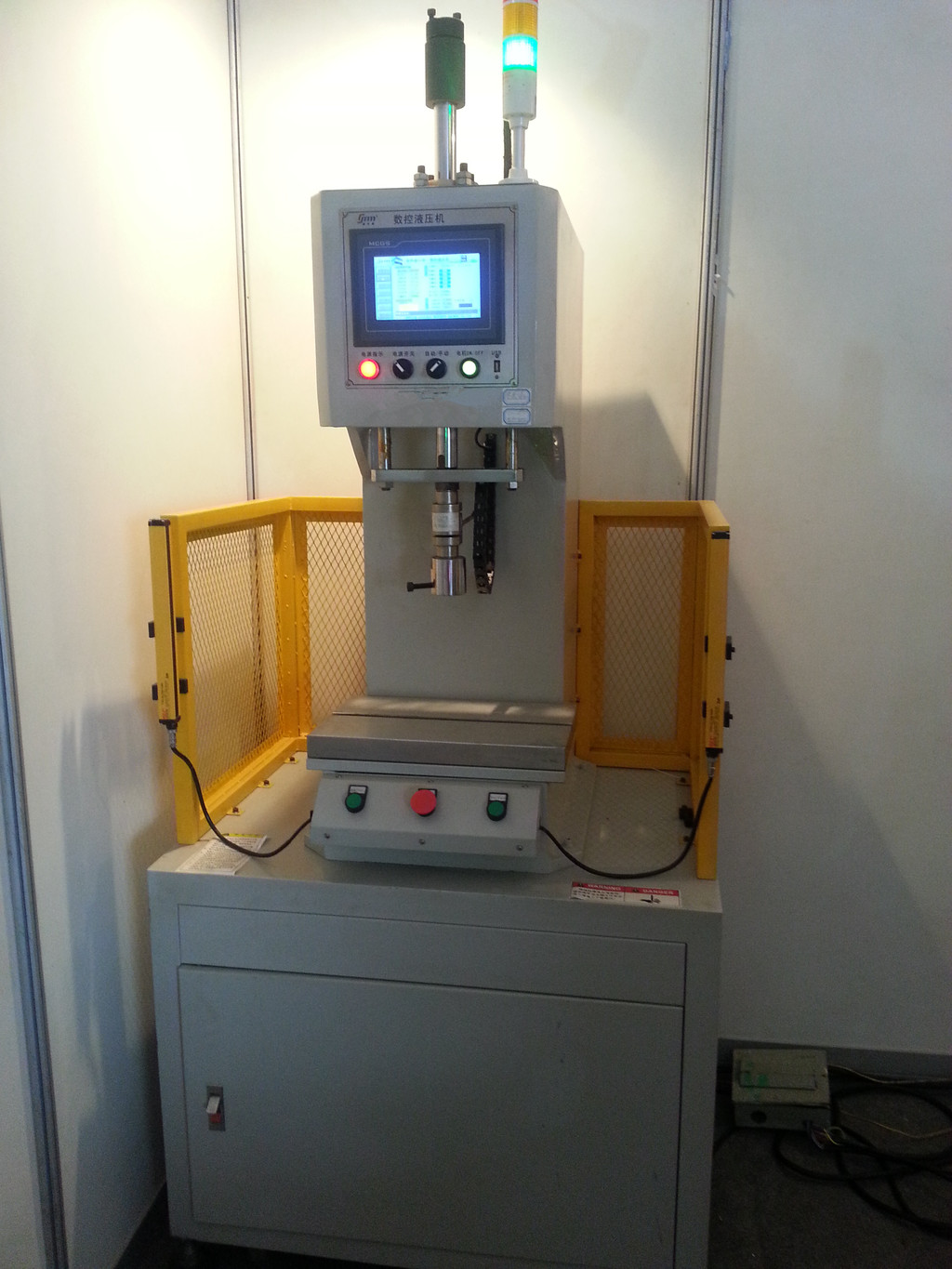

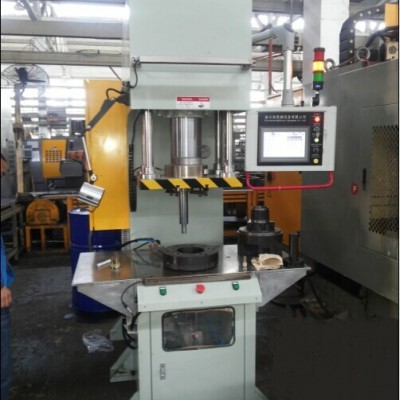

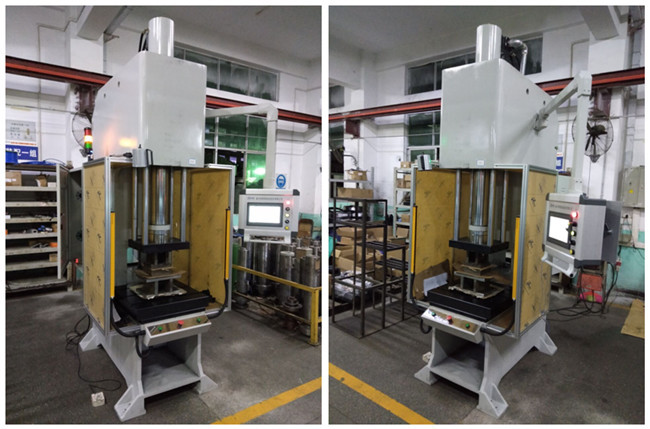

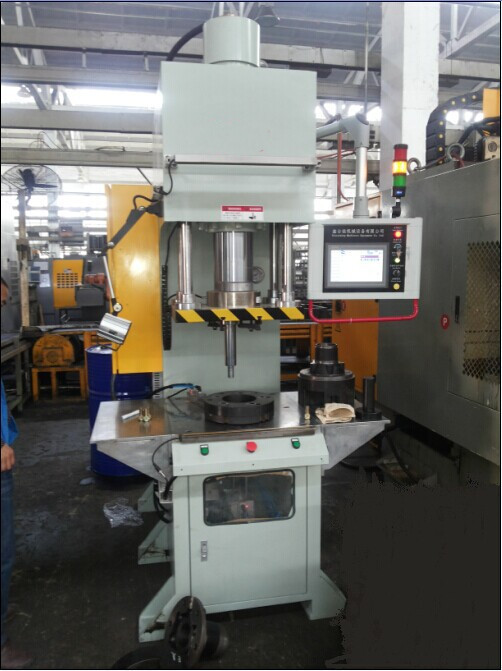

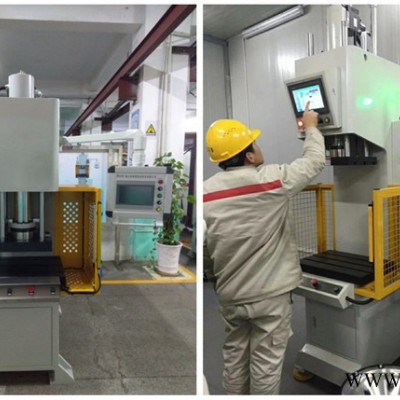

1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;
2.该设备有以下功能:
①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;
②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报
50000N均可），压力控制精度：在500-5000KG范围内为1‰， 500KG以下为5%，或更大；
3.电控装置:
①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用**；
②控制系统分手动、半自动单循环,2种操作方式;
③PLC采用日本松下品牌,触摸屏为 台达品牌，滚珠丝杆为 上银品牌，伺服马达和控制器为日本三洋品牌，光电保护器为深圳同创品牌;
4.供应伺服压力机，电机压装伺服压力机，轴承压装伺服压装机，水泵压装机，家电零部件伺服压装机，浙江伺服压装机技术参数:
设备 开口高度:420mm,闭合高度:220mm
设备行程：200 (左右*前后)
地面离工作面高度:1100mm
压头和下工作面的相对平行度:≤0.02mm/100mm
压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm
压装可调行程:0-200mm,可控,重复精度：±0.01mm
压装压力显示:0-5000KG可调
压装压力显示数值与实 KG范围内）
电流种类及电压:交流电 50±5(Hz) 380±15%(V)
伺服马达功率：5.5KW
保压时间：0-10秒
下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s
三种压装模式选择：
恒定压装速度，设定精*位置停止
恒定压装速度，设定精*压力停止
恒定压装速度，设定精*位移停止
该精密伺服压装机具有以下功能：
A在线压装质量判定：压装力与位移全过程曲线图可以显示在液晶 显示触摸屏上；全过程控制可以在作业进行中的任意阶段自动判定产品是否合格
现在线质量管理；
B 压装力、压入深度、压装速度、保压时间等全部可以在操作面板上进行数值输入，界面友好，操作简单；
C 可自行定制、存贮、调用压装程序100套：三种压装模式可供选择，满足您不同的工艺需求；
D 通过外部端口连接计算机，可以将压装数据存贮在计算机中，保证产品加工数据的可追溯性，便于生产质量控制管理；
E 由于机器本身**具有精*的压力和位移控制功能，所以不需要另外在工装上加硬限位，加工不同规格产品时只需调用不同压装程序，因此可以轻松地实现一机多用和柔性组线
11 0mm(长*宽*高)
12.设备净重约:1000KG
出力500kgf-8000kgf， 行程75mm-250mm可任意搭配，特殊规格接收定制。
供应伺服压力机，电机压装伺服压力机，轴承压装伺服压装机，水泵压装机，家电零部件伺服压装机，浙江伺服压装机设备保养
一 立柱、机身、主缸、顶出缸
1、检查立柱，机身等所有紧固件是否 松动或损坏，根据情况调整或修复。
2、根据情况拆卸主缸、顶出缸，检查 全部零部件，修复磨损件。
二 液压与操纵
1、清洗油箱，加足液压油。
2、检查高压泵，根据情况修复或更换磨损件。
3、拆卸、检查操纵箱及操纵板上的液压元件，根据磨损情况修复或更换。
4、总装调试，保持液压正常运行，操作灵活，安全可靠。
三 电 气
1、检修电器箱及电气控制系统，达到内外整洁，安全可靠。
2、检修电动机，并补充或更换润滑油脂。
保修说明
●整机设备免费保修壹年（人为除外），终身维护！
