测量范围:6866
产地:上海
起订:1件
供应:10000件
| 测量范围 | 6866 |
|---|---|
| 产地 | 上海 |
| 类型 | 精密压力表 |
| 售后服务 | 终身保固 |
| 经营模式 | 大彻电子科技 |
| 品牌 | 大彻电子科技 |
| 型号 | 1901 |
| 加工定制 | 是 |
直流电源纹波及噪声的定义
1、 电源纹波(Power Ripple)：直流电压/电流中，叠加在直流稳定量上的交流分量，用电压和电流的均方根值(mVrms/mArms)或峰峰值（mVpp/mApp）来表示。
2、 电源噪声(Power Noise)：开关管高速通断，使电压/电流急速变化而引起的高频噪声。
纹波和噪声是直流电平上的杂波信号，包含周期性与随机性两种成分。其中，周期性成分在直流电压上下轻微波动**像水平面上波动的水纹一样，所以被称之为纹波。纹波的频率，通常由开关频率的基波和谐波组成。噪声主要由开关管导通或截止瞬间产生的高频脉冲引起，当然也有电源受到的外界电磁场辐射或传导干扰的影响。纹波和噪声无法避免，只能通过相应设计将其减少到合理程度，比如使用合适的滤波器来滤除。
影响电源纹波和噪声测试精度的主要因素
1、探头衰减系数：示波器有源探头或标配无源探头，一般都是10X衰减比例，和示波器连接后**.小垂直刻度会从1mV/div变成10mV/div。此时示波器的本底噪声会对小电压的纹波和噪声测量结果影响很大。故而在测量非常微弱的信号时，要求使用1X衰减比例的探头或无源传输线探头直接将信号引入示波器。
2、探头接地方式：示波器探头，有接地**夹和接地弹簧针2种接地方式可以选择。接地**夹由于使用方便，受到大多数工程师的青睐。但在测试电源纹波和噪声等微弱信号时，需要考虑地线回路对测量的影响。若地线过长或接地点与信号点离得太远，可能会引入高速芯片的近场EMI辐射噪声。

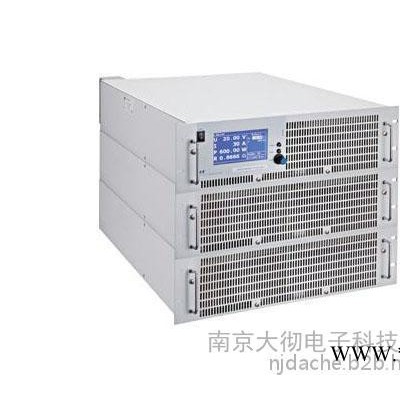

直流电源简介
直流电源（Dc power supply）是将工频电网电能转变成特种形式的高压电源的一种电子仪器设备，直流电源有正负两个电极，正极的电势高，负极的电势低；当两个电极与电路连通后，直流电源能维持两个电极之间的恒定电势差，从而在外电路中形成由正极到负极的恒定电流。因此，直流电源是一种能量转换装置，它把其他形式的能量转换为电能供给电路，以维持电流的稳恒流动。
