乐清市欧雷电气有限公司

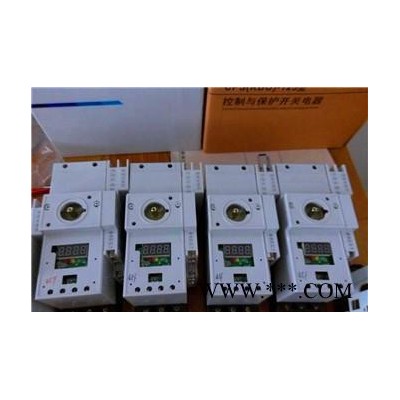

供应KBO-B数字基本型控制与保护开关

△集熔断器、断路器、接触器、起动器、隔离器、热继电器、过载（或过流、断相）保护继电器、电机综合保护器、智能漏电继电器等低压电器产品功能于一体

△控制与保护功能内部协调配合，缩小了安装位置，简化了接线

△具有启动延时可调、过载延时可调、短路瞬时可调、特大短路瞬时、脱扣级别可调、过欠压可调、断相、缺相、三相不平衡可调、欠流欠载可调等保护功能

△具有自动控制与手动控制兼有的方式进行操作，具有远距离自动控制和直接人力控制功能, 具有面板指示及机电信号报警功能，具有协调配合的时间－电流保护特性（反时限、定时限、瞬时和特大短路四段保护特性）

△系列化、集成化、模块化、小型化、多种型式、多种规格，设计选用简单明了，大大减少了设计人员的工作量

△智能化、故障可显示可查询、维修方便、可视化强、可调精度高

△体积孝短路分断性能指标高、飞弧距离短、机电寿命长和运行可靠性高、保护完善、控制方便、使用安全、节银节材，不需降容

△装配成套以及调整维护均十分方便，节省大量人力资源以及材料、空间尺寸，加之性能指标、功能多样化、运行高可靠性，使得总体效益明显提高

△分断短路电流后免维护即可继续使用，连续运行性能强

△高性能、高可靠性、高防护等级

△工作电流根据负载或用户需要可调，操作方便、安装角度灵活、使用面广

◆功能与用途

CPS（KBO）采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和**地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间－电流保护特性（具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性）。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

CPS（KBO）主要用于交流50Hz(60Hz)、额定电压至690V、主体额定电流自12A至125A、数字化控制器可调工作电流自1A至125A、控制电机功率自0.55KW至55KW的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流，且能够接通、承载并分断规定的非正常条件（如短路）下的电流。

◆适用领域

由于CPS（KBO）系列产品具有控制与保护功能集成化、模块化、小型化结构，对环境污染的防护等级高，分断短路电流能力高，飞弧距离短，电寿命长，保护功能齐全，连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，在工业设施、基础设施、消防系统以及商业和民用设施中应用广泛：

△冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；

△电动机控制中心（MMC）及配电中心；

△电力站及变电站；

△港口和铁路系统（如航空港、铁路公路客运中心等）；

△高速公路照明、通风系统；

△军队驻地控制保护系统（如边防哨所、雷达机站等）；

△各种场合的消防泵、风机等；

△现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；

△医院；

△商业大楼（如大型购物中心、超级市场等）；

△电信通讯机房；

△信息处理中心（如市政、银行、证券交易中心等）

△工厂或车间的单电机控制与保护系统；

△远程控制照明系统。

◆产品型号及意义

△基本型的完整构成及型号应包括：主体型号+主体脱扣器额定电流及分断能力等级、智能脱扣器、产品功能、控制电源

△产品型号各部分的含义如下：

说明：

△CPS（KBO）-M数字化经济型产品的基本配置：主体+数字化控制器+辅助触头组

△主体由主电路基本模块即：触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成。

△辅助触头组由短路报警触头、过载报警触头以及一组常开常闭辅助触头构成，主要有02为2常开1常闭+1短路1过载、06为4常开2常闭+1短路1过载、09为2常开1常闭

△数字化控制器额定电流Ie： 1/3/6/10/16/32/45/63/100/125A

△主体额定电流In：16/18/32/45/63/100/125A

△极数：用二位数字表示（前一位数字表示产品极数、后一位数字表示保护极数），如33表示3极带3极保护、30表示3极不带保护、43表示4极带3极保护

△控制电源电压：M：220V、Q：380V
