品牌:博强
别名:手动干油泵
材质:铸铁
起订:10个
供应:150个
发货:3天内
| 别名 | 手动干油泵 |
|---|---|
| 材质 | 铸铁 |
| 产地 | 江苏 |
| 工作温度 | 常温 |
| 公称通径 | 10mm |
| 公称压力 | 10MPA |
| 类别 | 柱塞式 |
| 连接形式 | 螺纹 |
| 驱动形式 | 手动 |
| 适用范围 | 润滑系统 |
| 适用介质 | 锂基脂 |
| 适用温度 | -20℃~80℃ |
| 外形尺寸 | 250*210*840 |
| 重量 | 24 |
| 安装形式 | 立式 |
| 压力环境 | 高压 |
| 品牌 | 博强 |
| 型号 | SGZ-8 |
| 加工定制 | 否 |
一、使用条件
本手动润滑泵是一种由人力扳动手柄操作，排出润滑脂的小型润滑泵，可直接安装于机器的壁板或机架上。与双线给油器组成手动终端式集中润滑系统。
适用于润滑频率较低（一般给油间隔为8小时以上），配管（DN20）长度不超过35米，润滑点不超过50点的单机小型设备上，作为干油集中润滑系统供送润滑脂的装置。
二、技术参数
| 型号 | 公称压力 MPa | 给油量 ml/循环 | 贮油桶容积 L | 重量 kg |
| SGZ-8 | 10 | 8 | 3.5 | 24 |

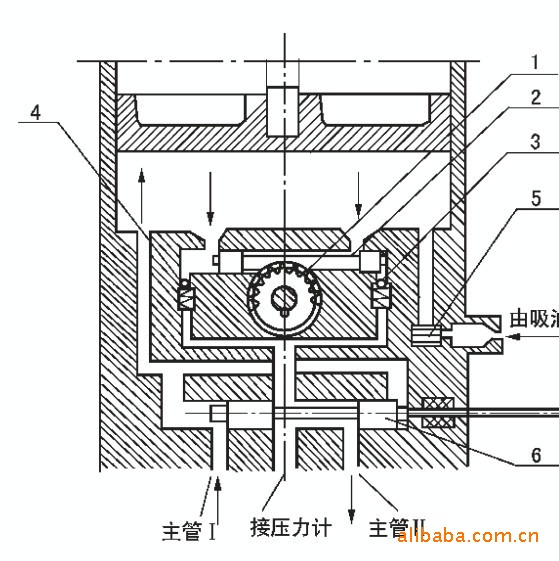

三、工作原理
手动润滑泵供脂是靠人工扳动手柄，
通过小齿轮1带动具有齿条的压油柱塞2
作往复运动来实现的。当柱塞处于（图所示）右端极限位置时，左端油腔容积增大形成真空，于是贮油筒内的润滑脂在大气和活塞压力的作用下进入左端油腔内。当柱塞向左移动时，挤压润滑脂顶开单向阀4经换向阀进入输油主管Ⅱ内；此时，柱塞右端油腔容积逐渐增大，润滑脂被吸入，在柱塞返回向右移动时，充满润滑脂的油腔又逐渐变小，这样挤压润滑脂，顶开单向阀3经换向阀流进输送主管Ⅱ。供油过程中的换向是通过换向阀6实现的。当把换向阀手柄拉出时，润滑脂从主管Ⅱ排出；当把换向阀手柄推进时，则润滑脂从主油管Ⅰ排出。

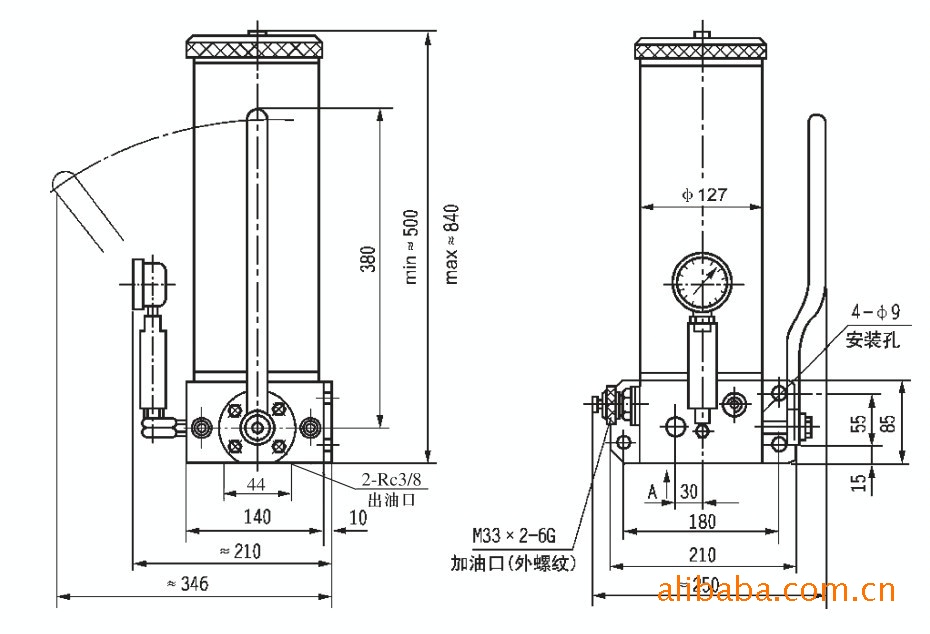

四、外形尺寸

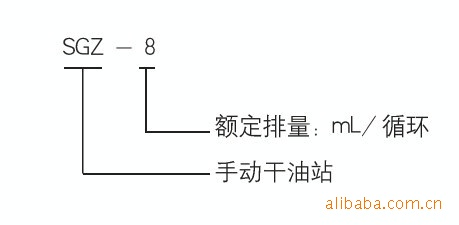

五、型号说明
六、操作方法
1、将换向阀手柄推进至极限位置，主管路Ⅰ供油。
2、摆动手柄前后运动，压力表指针波动变化，证明系统给油器有给油动作。
3、泵上压力表指示压力值上升保持稳定，证明系统给油器全部动作完毕。
4、操作换向阀手柄换向，使主管路Ⅱ供油，按2、3条进行操作。
5、将换向阀换向，卸除管路压力，为下一个循环准备，手柄扳至垂直位置。
七、使用说明
1、手动润滑泵应垂直安装，泵的上方及周围要留有指示杆上升及补脂操作的空间，需在室外及环境恶劣的场合使用时，应将其置于防护罩内。
2、向贮油筒内加注润滑脂，必须使用专用的手动或电动加油泵从润滑泵的加油口加入。
3、泵加油口的过滤网应定期检查，清洗。
4、贮油器内无脂不许操纵手柄；下油位时应及时补脂，以免吸入空气。
八、常见故障及排除
| 故障 | 故障原因 | 排除方法 |
| 泵的输出压力升不上去 | 1、 压力表损坏 2、 贮油器和配管里进入空气 3、 单向阀失灵 4、 使用时间很长，柱塞过度磨损 | 1、更换压力表 2、打开接口排气 3、清洗单向阀，更换弹簧 4更换柱塞 |
| 泵的输出压力急剧上升 | 1、 换向阀换向没到位 2、 管路阻塞 3、 给油器动作不良 | 1换向到位 2检查管路 3观察给油器动作情况 |

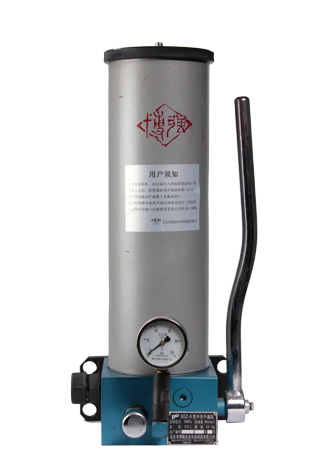

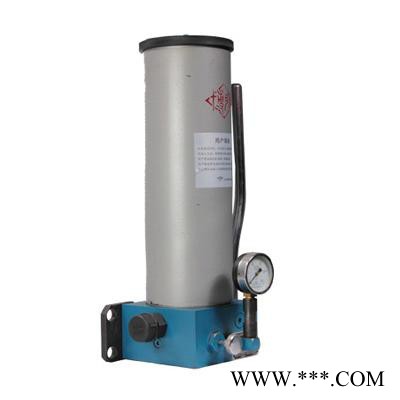

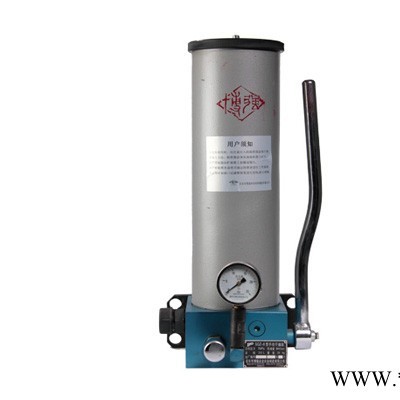

九、产品实拍
