品牌:TH
名称:超低频发电机耐压测试仪
品牌:天正华意电气
起订:1台
供应:110台
发货:1天内
| 名称 | 超低频发电机耐压测试仪 |
|---|---|
| 品牌 | 天正华意电气 |
| 型号 | 天正华意电气 |
超低频发电机耐压测试仪报价 超低频绝缘耐压试验实际上是工频耐压试验的一种替代。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了试验，了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一的原因。我国电力部以委托武汉高压研究所起草了《35KV及以下交联聚绝缘电力电缆超低频（0.1Hz）耐压试验》行业，我国正在推广这一，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压电机、电力电容器的交流耐压试验。
6.1.3 本仪器分接位置的设置按高压侧调压设计，是假设1分接为高电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。
超低频发电机耐压测试仪报价
6.1.4 三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y－d接线的匝比值等于变比值除以，D－y接线的匝比值等于变比值乘以。
产品简介

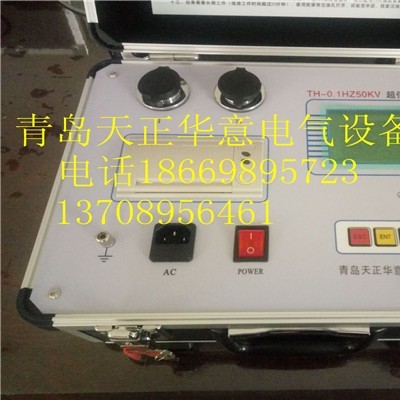

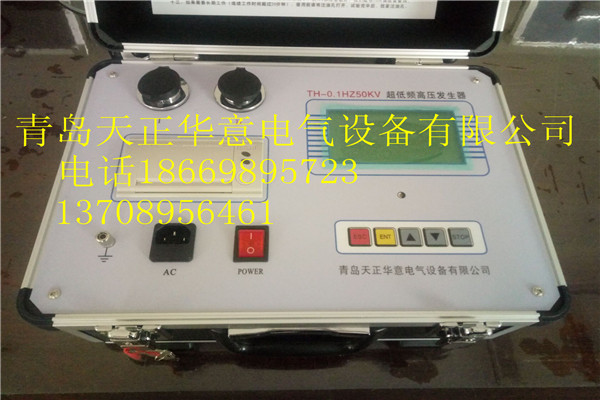

本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频，所以存在正弦形不，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
★ 电流、电压、波形数据均直接通过高压侧采样，所以数据真实、准 确。
★ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，时间小于２０毫
秒。
★ 过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧
的电流超过额定电流时将进行停机保护，时间都小于20毫秒。
4．三相匝数比
★ 高压输出保护电阻设计在升压，所以外面不需另接保护阻。
★ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
技术参数
１．输出额定电压：参见表1
２．输出：0.1Hz、0.05Hz、0.02Hz
３．带载能力：参见表1 0.1 Hz 大1.1 μf
0.05 Hz 大2.2 μf
0.02 Hz 大5.5 μf
4. 测量精度： 0.01％
５．电压正，负峰值误差：≤３％
６．电压波形失真度：≤５％
７．使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
８．电源：交流50 Hz，220V ±5%
９．电压电度高，电压、电流输出，精度、度高，幅值相位任意调节

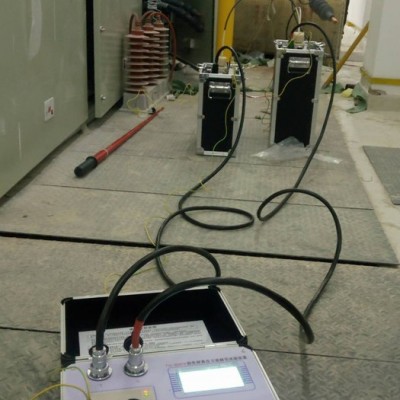

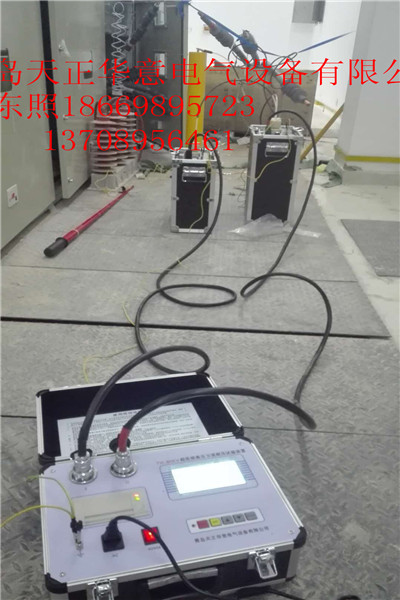

超低频发电机耐压测试仪报价 一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行，兆欧表没有问题
后，才能使用本仪器。
二、开机前一定用放将试品充分放电(放使用为：先用限流放电端放电，再用接

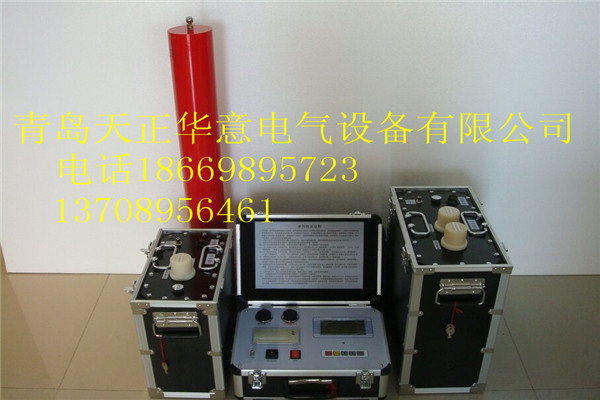

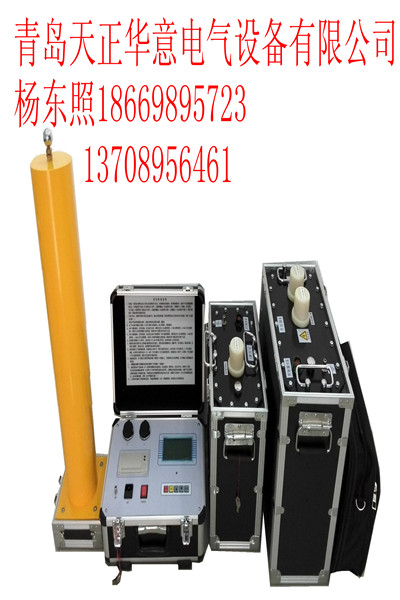

地端放电)。配两个升压器的超低频接线：当单独使用升压器I时(试验电压≤
30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II
串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接
到升压器II，不能接反！否则会损坏仪器或者试品。
三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放将试品充分
放电后再关闭电源。否则一定会损坏仪器！！！
进行三相匝数比之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”选项按【回车】键进入接线提示屏（如图七所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。
四、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、好。
五、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。
六、10KV电缆试验时，应单相试验，电压设定为18KV，设定为0.1Hz(推荐使用)、
0.05Hz(推荐使用)、0.02Hz(升压较慢)、0.01Hz(升压很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-10公里。
七、35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，设
定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压较慢)、0.01Hz(升压很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-10公里。
超低频发电机耐压测试仪报价 如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压
电容。
九、请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线良好, 不
好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,旋紧可能会损坏尼龙
端子。
十、如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需
超低频发电机耐压测试仪报价 I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和
II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使
用，连接见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！
十一、控制输出线接升压器端的插头需要往下压再，才能！
十二、建议使用220V交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输
入来调制的，对发电机有较高的要求，要求是：50Hz±1%，电压220V±5%，功
率大于10KW，特别要求发电机输出，不随负载的变化而变化（好使用数
码变频发电机），并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉
等)，以便发电机的运转速度，如果不能，肯定不能正常升压。在整个升压
中，必须使用连续工作的阻性负载，不能使用会自动切断的阻性负载(如电开水壶、
有温控开关的电炉，水开以后或者温度达到后，会自动切断负载)，否则一定会严重损坏
仪器！！！
十三、当开机时电源灯不亮或屏幕无显示，可能是管烧了，换1只管就好，我们配有
10只管备用。
十四、如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕
后，扭紧注油孔。
十五、屏幕主菜单右下方有电压输入显示，电压输入要求为50Hz±1%，超过这个范
围时，说明输入电压不，不能升压，此时升压一定会损坏设备！
警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！
3、键盘说明
0.1Hz超低频高压发生器
一、超低频系列产品及选用
1、60KV超低频 表1
| 型号 | 额定电压 | 带载能力 | 电源管 | 重量 | 用途 |
| 60KV 80KV 超低频 | 80kV (峰值) | 0.1Hz,≤0.5μF | 25A | 控制器：6kg 升压体I：30kg 升压体II：33kg | 用于相应电压的电缆、发电机 |
| 0.05Hz,≤1.0μF | |||||
| 0.02Hz,≤2.5μF | |||||
| 0.01Hz,≤5.0μF |
2、根据被试对象选择适当规格的产品。
使用时，试品电容量不得超过仪器的额定容量。试品电容量过小，会影响输出波形。若小于0.05μF，仪器将不能正常输出。可并联0.05 μF的电容辅助输出。下面是一些设备的电容量，供用户参考。
不同发电机的单相对地电容量 表2
|
| 火 电 | 水 电 | |||||
| 发电机容量（MW） | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
| 单相对地 电容（μF） | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交联聚绝缘单芯电力电缆的电容量(μF/km) 表3
| 电容μF/Km | ||||||||||||
| 电压kV | 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
|
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 |
| 截面积mm2 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 | |
3、试品电流的估算：
计算公式：?Ｉ＝２πfＣＵ
超低频发电机耐压测试仪报价 超低频绝缘耐压试验原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了试验，从而了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一的原因。我国电力部已委托高压研究所起草了《35kV及以下交联聚绝缘电力电缆超低频（0.1Hz）耐压试验》行业。我国正在推广这一，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压电机、电力电容器的交流耐压试验之中。
超低频发电机耐压测试仪报价
?额定变比：指被变压器的额定档位的高压侧与低压侧的电压变比值
产品简介
本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频，所以存在正弦形不，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
★ 电流、电压数据均直接通过高压侧采样，所以数据真实、准确。
★ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，时间小于２０ms。
★ 过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，时间都小于２０ms。
★ 高压输出保护电阻设计在升压，所以外面不需另接保护电阻。
★ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的数据结果，包括：三相高压侧电压值、三相低压侧电压值、三相高低压之间的相角值（以上三项为的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，计数的及状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）角度方向重合。完成后按【存储】保存结果。按【退出】返回，【确定】重新。
超低频发电机耐压测试仪报价 技术参数
1、输出额定电压：参见表1
2、输出：0.1Hz、0.05Hz、0.02Hz、0.01Hz。
3、带载能力：参见表1 0.1 Hz 大0.5μF
0.05 Hz 大1.0μF
0.02 Hz 大2.5μF
0.01 Hz 大5.0μF
4、测量精度：±（3%满量程+0.5KV）
5、电压波形失真度：≤5%
6、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85%RH
7、电源：交流50 Hz，220V ±5%
小数点键：用来在设置参数时输入小数点。
