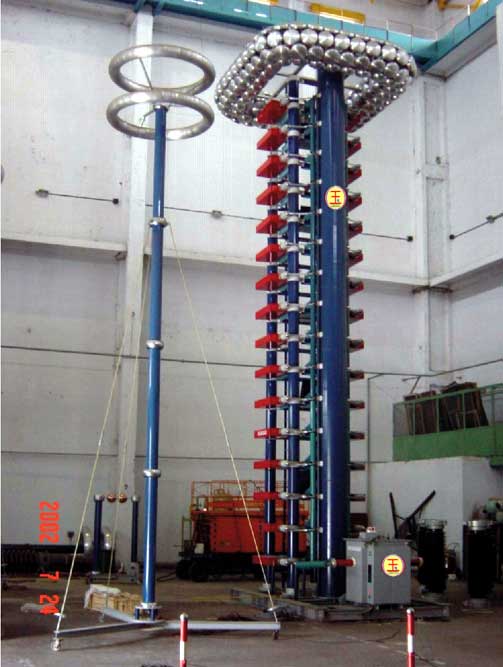

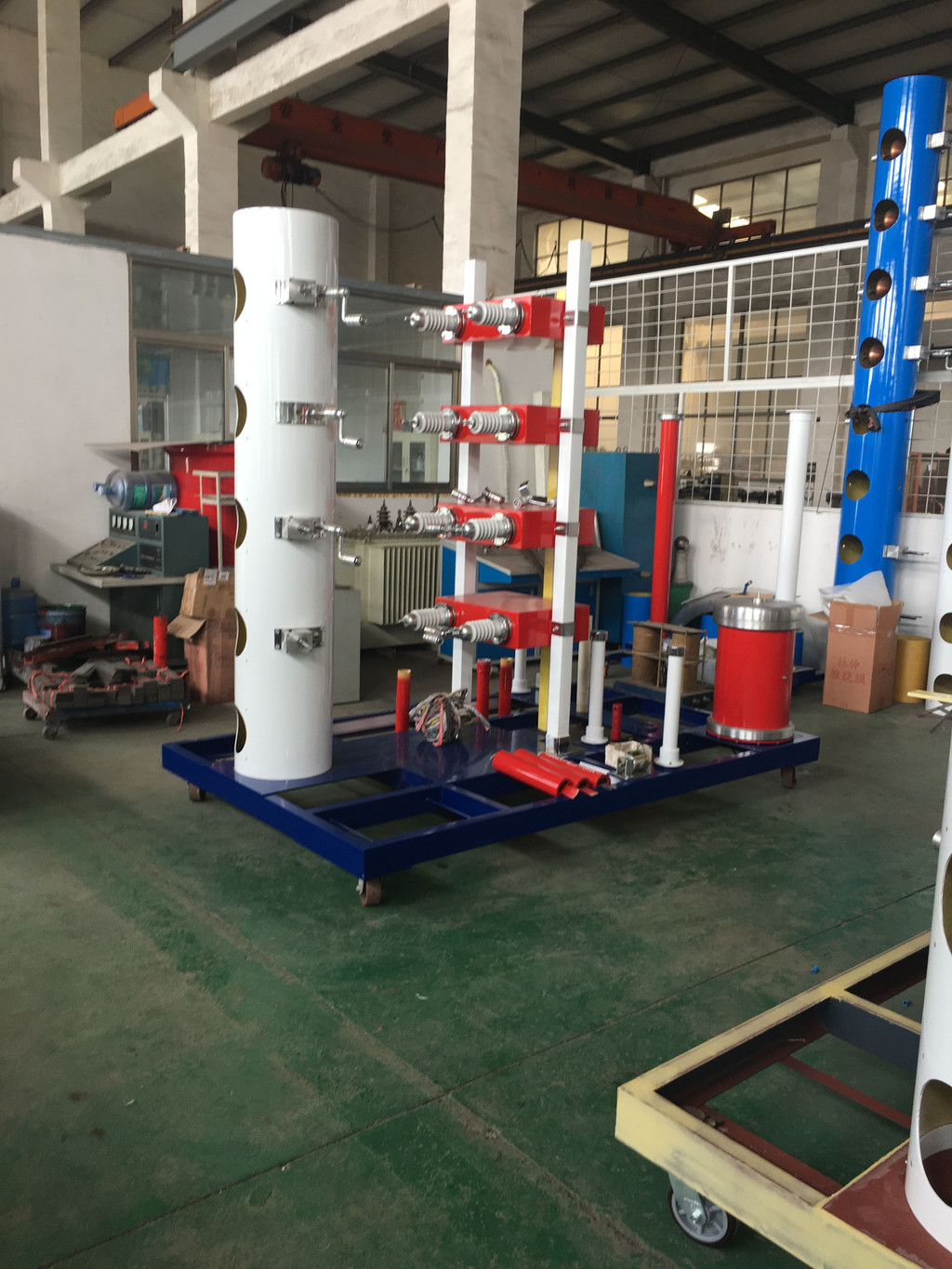

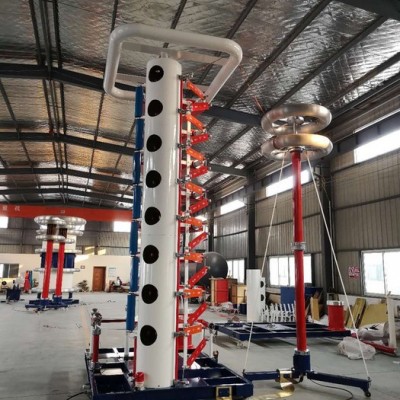

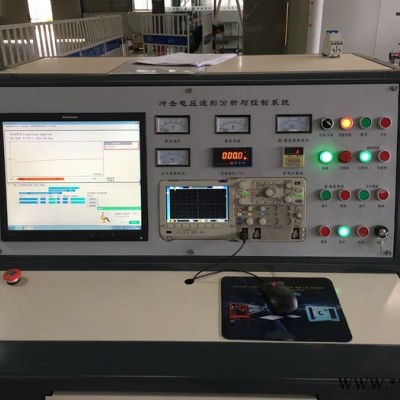

雷电冲击电压发生器全自动试验系统
冲击电压发生器
雷电冲击电压发生器试验装置
冲击电压发生装置
冲击电压测试系统 雷电冲击电压发生器成套试验设备装置
一、设备技术参数及附件功能，布置系统图、设备设计图
1. 总则
1.1 本参数适用于本次询价的设备，它提出了设备的功能设计、结构性能、安装和试验等方面的技术说明。
1.2 本套设备满足现行新国际标准、新国标准及有关行业标准。
2. 引用参照执行的标准
GB311.1-2007高压输变电设备的绝缘配合
GB/T16927.1-2007高电压试验技术 一般试验要求
GB/T16927.2-2007高电压试验技术 测量系统
GB/T16896.1-2007高电压冲击试验用数字记录仪
ZB F24 001-90冲击电压测量实施细则
GB191 包装运标志
GB4208 外壳防护等级
GB813-89 冲击试验用示波器及峰值表
JB/T9641－1999 《试验变压器》
IEC60-1、IEC60-2 《高电压试验技术》
GB50150-91 《电气装置安装工程电气设备交接试验标准》
DL/T 848.5-2004 高压试验装置通用技术条件 第5部分：冲击电压发生器
DL/T 846.1-2003 高电压测试设备通用技术条件一部分：高电压分压器测量系统
DL/T 846.2-2004 高电压测试设备通用技术条件第二部分：冲击电压测量系统
3. 使用条件
本雷电冲击电压发生器试验系统装置主要适用于110kV及以下电力产品的雷电冲击电压全波试验检测，也可用于其它产品的雷电冲击试验检测研究。
3.1 海拔高度不超过1500m
3.2 环境温度：-15~+50℃
3.3 空气相对湿度：≤90%
3.4 安装使用地点：户内使用，可移动
3.5必须设有一个可靠接地点，雷电冲击独立接地体接地电阻<0.5~1Ω!
3.6输入电压： 220V，约5kW
3.7电源频率： 50/60 Hz
3.8电源电压的波形为实际正弦波，波形畸变率<3％。
3.9无导电尘埃，无火灾及危险，不含有腐蚀金属和绝缘的气体存在。

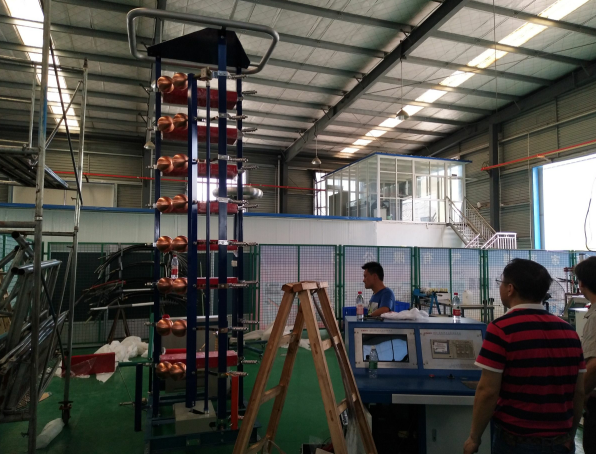

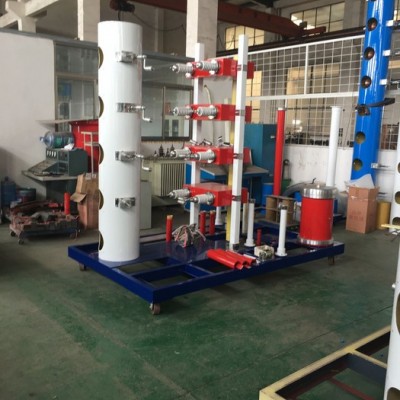

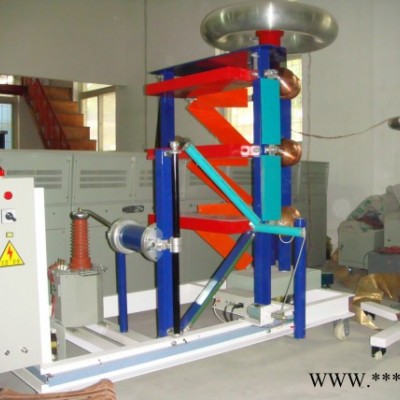

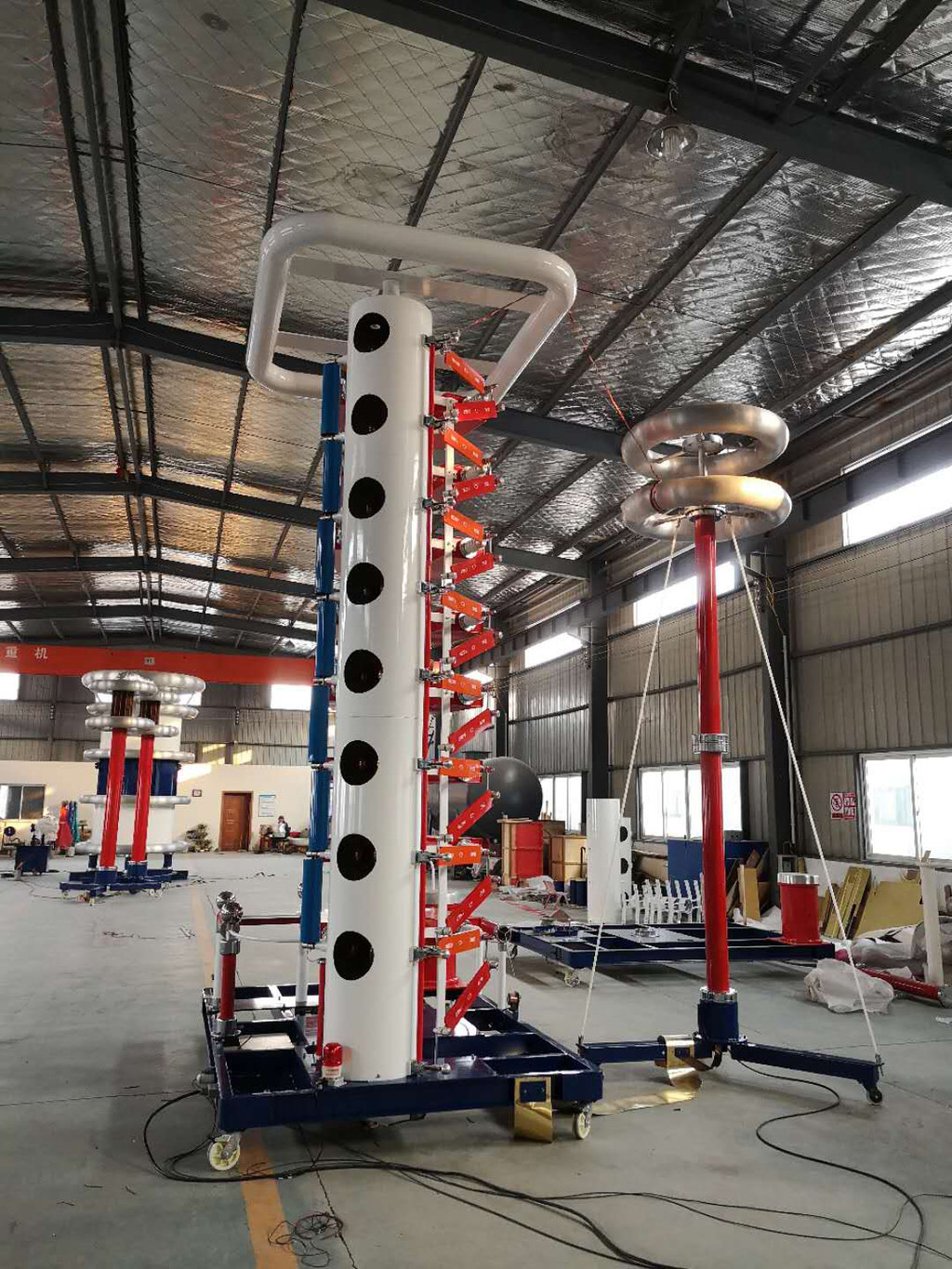

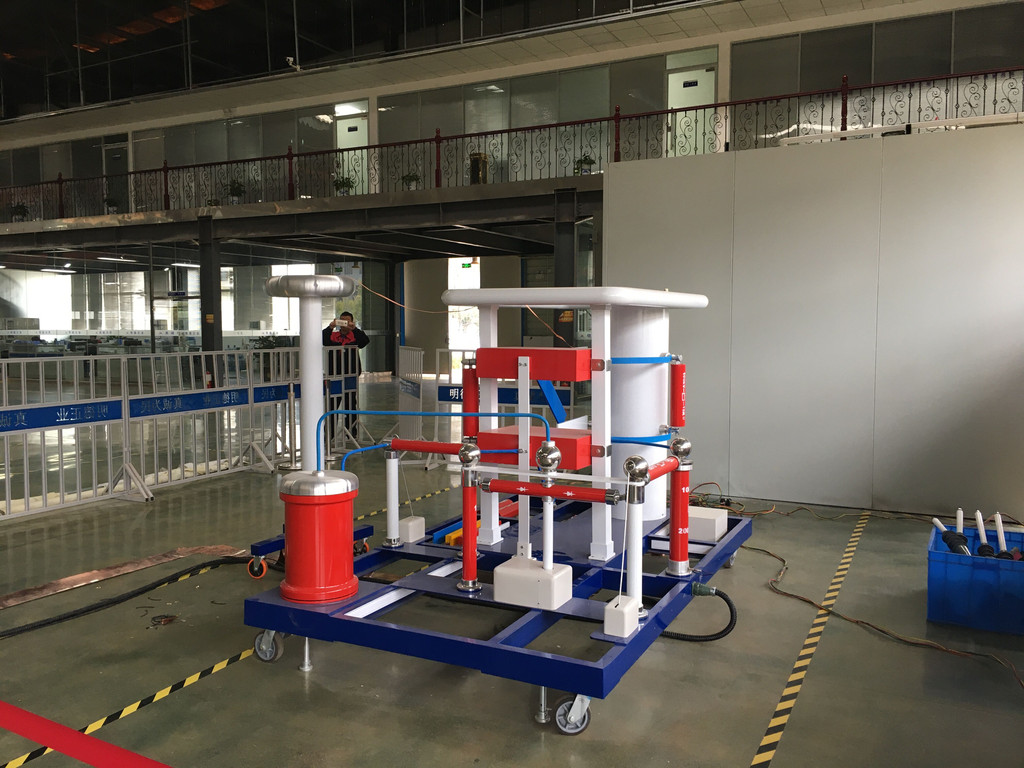

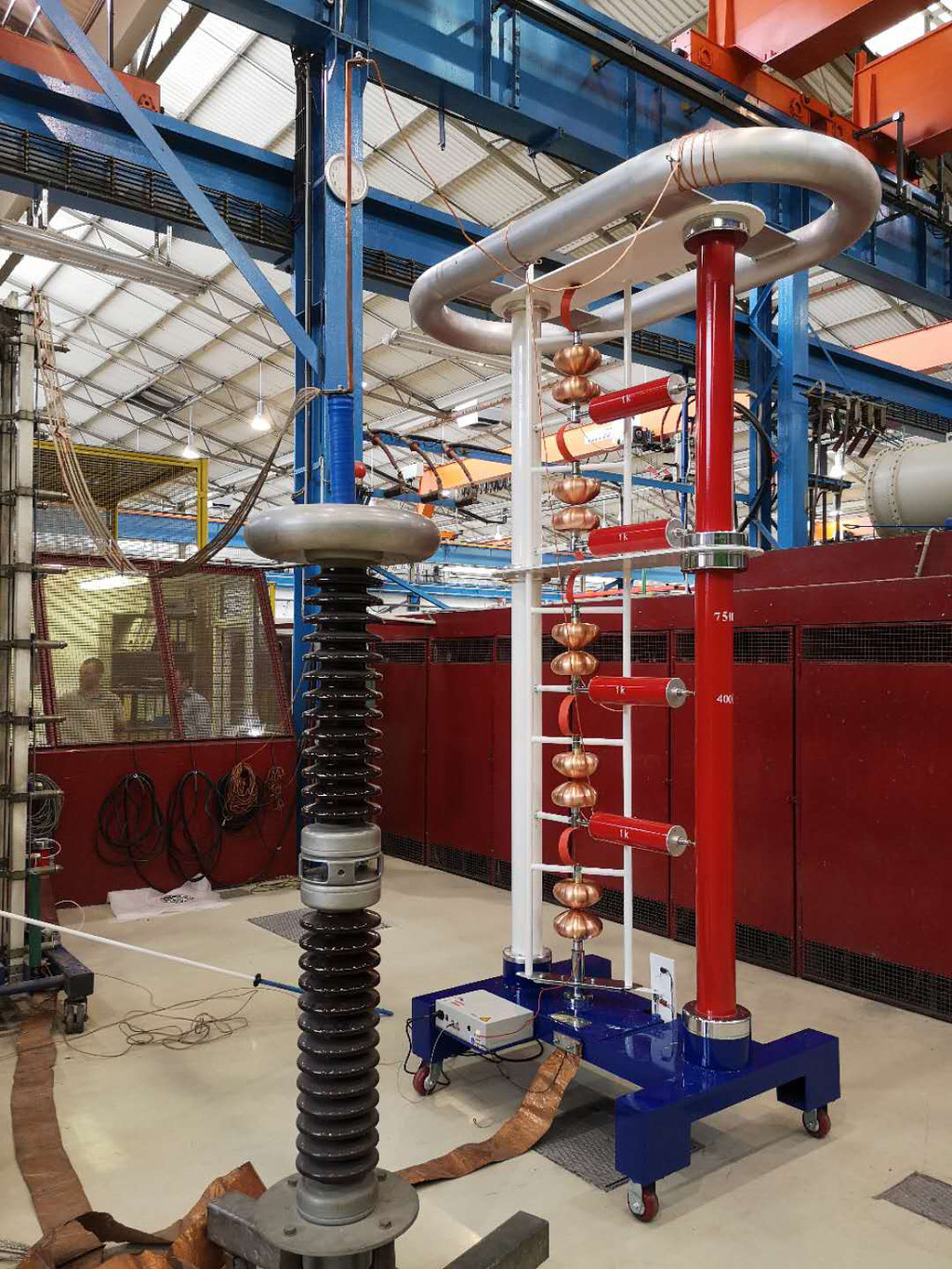

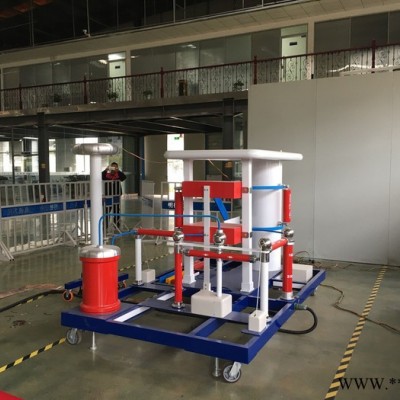

4. 雷电冲击发生器（型号：800/40）本体
4.1 雷电冲击发生器主要技术参数
4.1.1 标称雷电波冲击电压：±800kV
4.1.2 标称容量(能量)：40kJ
4.1.3 级电容：1.0μF，100kV（HRMWF-2×50kV-2.0μF）干式全绝缘封装
4.1.4 级电压：100kV
4.1.5 级数/级容量：8 / 5kJ
1.雷电冲击电压发生器本体
标称电压 ±800kV
额定能量 40kJ
额定冲击容量 0.125μF
额定充电电压 100kV
级数 8
级电容量 1.0μF
级能量 5kJ
2.雷电冲击电压波形参数
标准雷电波 1.2±30%/50±20%μs
峰值处振荡不大于幅值5%
3.低输出电压 ≤10%Un
4.输出峰值电压不稳定度 ≤1.0%
5.使用持续时间 ≤每15S充放电一次可连续12小时运行
6.本雷电冲击电压发生器效率：雷电波(空载/负载) ≥90%。
4.1.6 输出波形：在6000pF（包含分压器电容）负荷电容下，可获得
±1.2/50μs标准雷电冲击电压全波，效率大于90%。
波头时间:1.2±30%μs
波尾时间:50±20%μs
过冲：小于5%
效率：不低于90%
4.1.7 同步范围：大于20%
4.1.8 设备工作使用持续时间：
小于70%额定工作电压时可连续工作；
大于70%额定工作电压时可间断工作，即如下
70%~80%额定工作电压时可连续工作8小时以上。
80%~90%额定工作电压时可连续工作3小时以上。
90%~95%额定工作电压时可连续工作1小时以上。
4.1.9 幅值调节误压差小于1%，低输出电压不大于10%设备标称电压。
4.1.10 同步误动率：小于1%
