| 测量范围 | 10000 |
|---|---|
| 测量精度 | 0.01 |
| 名称 | 变频串联谐振耐压试验装置 |
| 外形尺寸 | 158 |
| 显示方式 | 液晶 |
| 用途 | 生产 |
| 重量 | 8 |
| 执行质量标准 | 国标 |
| 结构型式 | 铝合金 |
| 驱动能源 | 电动 |
| 品牌 | 天正华意电气 |
| 型号 | TH |
| 加工定制 | 是 |

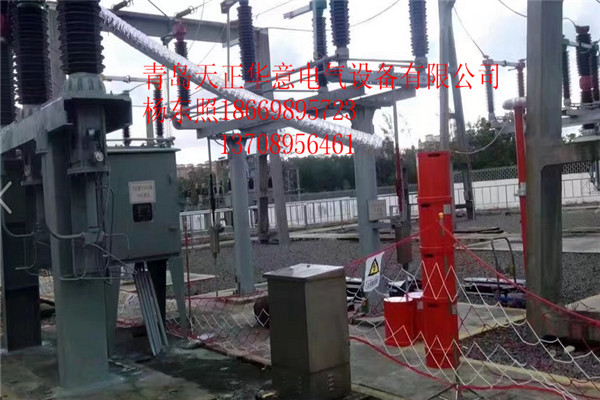

电缆交流耐压试验设备报价 变频串联谐振耐压试验装置该仪器主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
四、设备遵循标准

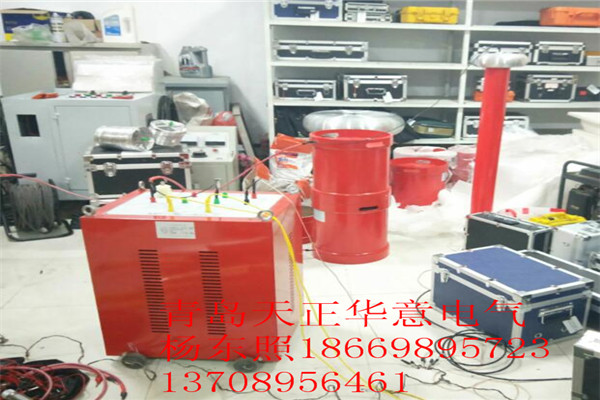

电缆交流耐压试验设备报价 该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器组成1、仪器具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、仪器具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式.
3、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
4、仪器自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
5、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
GB1094 《电力变压器》
电缆交流耐压试验设备报价 技术方案
电缆交流耐压试验设备报价 设备制造遵循的标准和行业标准
GB7328-87 << 变压器和电抗器的声级测量>>
GB1094 <<电力变压器>>
GB/T16927.1-2-1997 <<高电压试验技术>>
ZBK41006-89 <<试验变压器>>
GB4208 <<外壳防护等级>>
GB2900 <<电工名词术语>>
GB5273 <<变压器、高压电器和套管的端子>>
GB191 <<包装储运标志>>
GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》
GB10229-88 <<电抗器>>
IEC358(1990) <<耦合电容器和电容分压器>>
IEC1000 <<电磁兼容性>>
GB4793-1984 电子测量仪器安全要求
2.输入电源：三相380V电压，频率为50Hz；
电缆交流耐压试验设备报价 被试品对象及试验要求
1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。
2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF,试验频率30-300Hz，试验电压≤52kV，试验时间60min。
电缆交流耐压试验设备报价 工作环境
1. 环境温度：－100C –50 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤1000米；
结论：装置容量定为512kVA/270kV/45kV，分六节电抗器，电抗器单节为85kVA/45kV/1.9A/139H通过组合使用能满足上述被试品的试验要求。
电缆交流耐压试验设备报价 装置主要技术参数及功能
1. 额定容量：432kVA；
2. 输入电源：三相380V电压，频率为50Hz；
3. 额定电压：54KV
4. 额定电流：8A
5. 工作频率：30-300Hz；
6. 装置输出波形：正弦波
7. 波形畸变率：输出电压波形畸变率≤1%；
8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9. 温 升：额定负载下连续运行60min后温升≤65K；
10. 品质因素：装置自身Q≥30(f=45Hz)；
11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12. 测量精度：系统有效值1.5级；
