工频无局放试验设备成套装置技术方案
一、适用范围
本设备主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科 学 研 究试验。
二、使用条件
海拔高度：≤1000m环境温度：-10℃～+40℃相对湿度：<90（25℃时）使用环境：户内
无导电尘埃无火灾及炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率<3%
设有一可靠接地点，接地电阻≤0.5Ω
三、遵循标准
J B/T9641-1999 …………………试验变压器
G B/T.311.1-1997 ………………高压输变电设备的绝缘与配合
G B/T 16927.1-1997 ……………高电压试验技术第部分 一般试验要求
G B/T 16927.2-1997………………电压试验技术第二部分 测量系统
G B7328-87 ………………………变压器和电抗器的声级测量
G B/7354-2003 …………………局部放电测量
G B/T509-1991 …………………电力变压器试验导则
G B2536-1990 ……………………变压器油
G B7252-87 ………………………变压器油中溶解气体分析和判断导则
J B8749-1998 ……………………调压器的通用技术要求
四、设备的组成

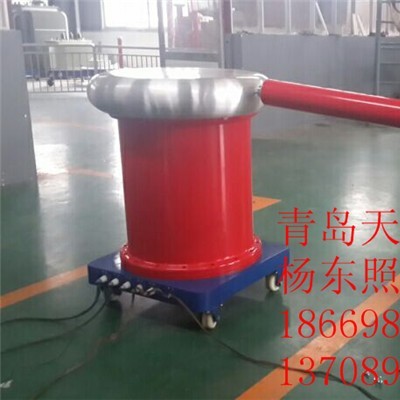

TH-10/120工频无晕试验变压器 ………………………………………一台
TH-120/1000无局部放电耦合电容器……………………………………一台
TH120/0.1工频保护电阻…………………………………………… ……一台
TH-9901工频高电压试验控制台（带10KVA电动调压器）……………一台
TH-10电源滤波器…………………………………………………………一台

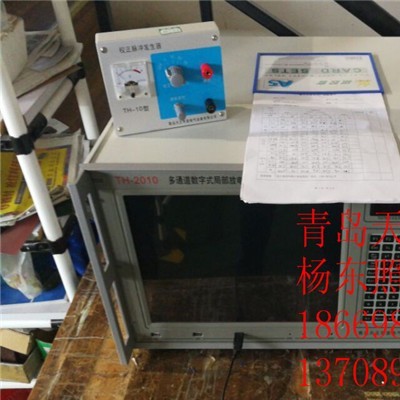

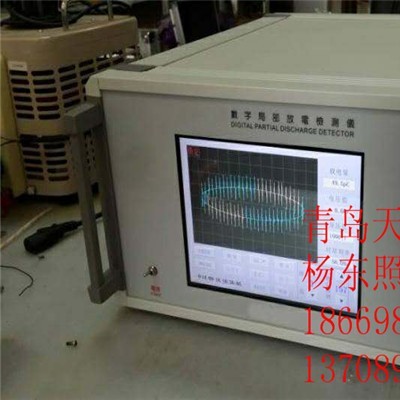

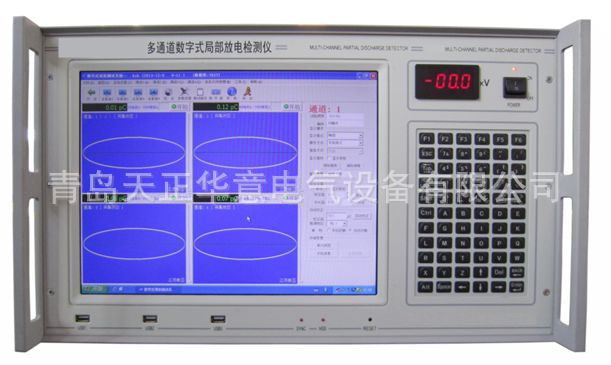

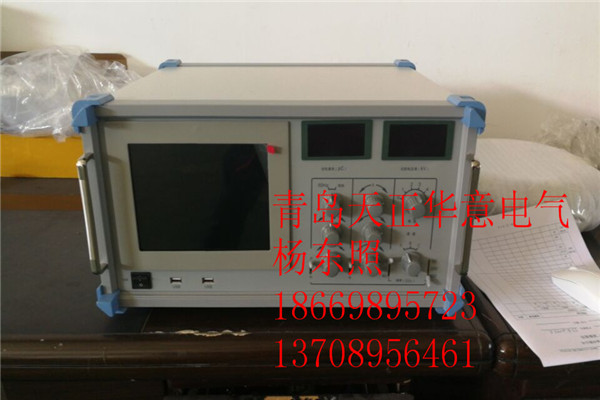

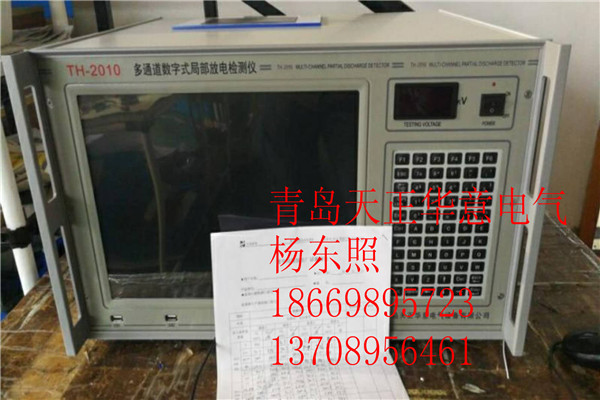

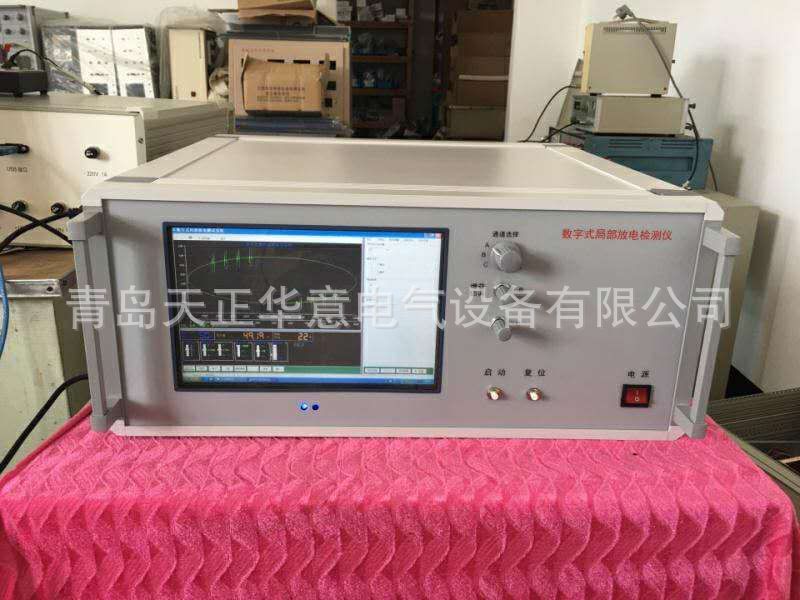

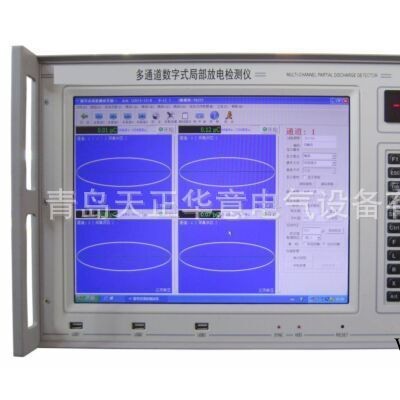

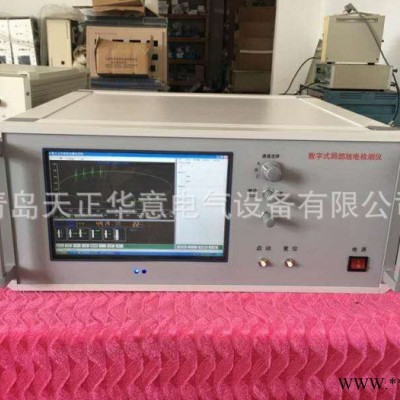

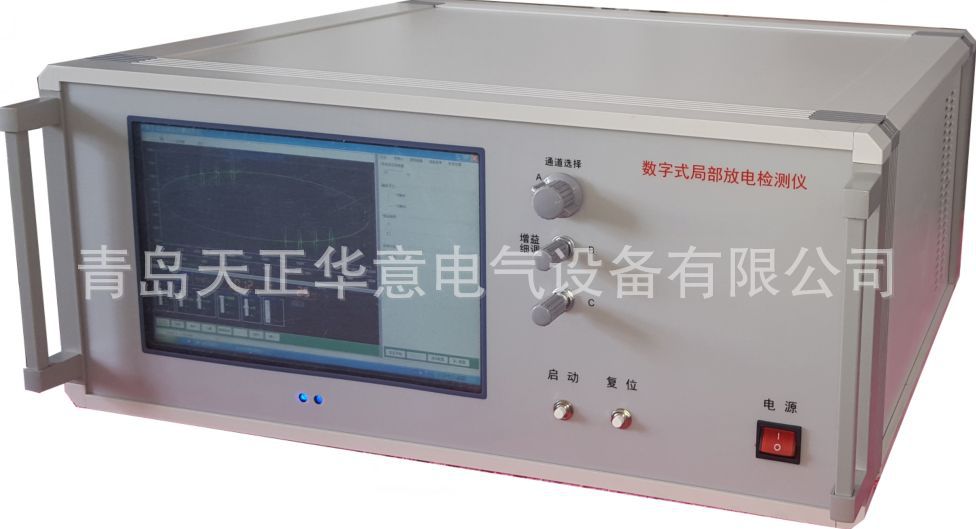

TH-2002局部放电检测仪…………………………………………………一台
TH-9 校正脉冲信号发生器………………………………………………一只
五、主要设备的技术参数
（一）、工频无晕试验变压器
额定容量：10kVA高压额定电压：120 kV低压额定电压：0.22kV
高压额定电流：0.83A低压额定电流：45.5A测量绕组电压：120V相数：单相
联结组：II0阻抗电压：≤10输出波形畸变率：≤3工频耐压水平：330kV/1min
局部放电量：额定电压下≤10PC80额定电压下≤5PC
允许运行时间：100额定电压、100额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷
结构形式：绝缘外壳环氧玻璃丝绕制，可移动。
（二）、TH-120-0.001无局部放电耦合电容器
| 序 号 | 型 号 | 额定电压 K V | 额定电容 P F | 外形尺寸 φ×H（mm） | 重量 K g |
| 1 | TH60－0.001 | 60 | 1000 | 160×740 | 13 |
| 2 | TH120－0.0005 | 120 | 500 | 160×900 | 28 |
| 3 | TH100－0.001 | 100 | 1000 | 160×900 | 28 |
| 4 | TH120-0.001 | 120 | 1000 | 160×900 | 28 |
| 5 | TH150-0.002 | 150 | 2000 | 160×1300 | 29 |
| 6 | TH250-0.0005 | 250 | 500 | 160×2000 | 32 |
主要技术性能
１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─+10%CN 。
３、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。
５、电容器在标称值100电压下的局部放电量:≤5PC根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。
使用环境条件
６、使用地区海拔高度不超过1000m,环境空气温度范围为-25─+45℃。
７、产品使用时,其环境空气相对湿度应不大于80。
（三）、TH-120/0.1工频保护电阻
额定频率：50Hz
额定电压：120kV
标称电阻：7.5kΩ
局部放电量：额定电压下<10PC
80%额定电压下≤5PC
允许运行时间：同变压器
结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。
（四）、TH-9901工频高电压试验控制台
（带10KVA电动调压器）
操作装置功能：
设有过电流保护
设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；
采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；
设有声警告
设有零压合闸、试品击穿自动回零功能
设有耐压计时元件，到耐压时间时调压器将自动降至零位
电源为220V控制
（五）、TH-10电源滤波器
主要技术参数：
工作电压： 0～250V
额定电流： 45A
额定容量： 10 KVA
频 率： 50 Hz??
衰减特性： 10KHz ～ 100KHz ≥ 60dB
100KHz ～300KHz ≥ 60dB
局部放电水平： 额定电压下Q≤ 3PC
（六）、TH-2002局部放电检测仪
1、可测试品的电容量范围6PF~250μF。
2、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。
| 输入单 元序号 | 调谐电容范围 | 灵敏度（PC） （不平衡电路） | 允许电流有效值 | |
| 不平衡电路 | 平衡电路 | |||
| 1 | 0～25～100PF | 0.02 | 30mA | 0.25A |
| 2 | 25～100～400PF | 0.04 | 50mA | 0.5A |
| 3 | 100～400～1500PF | 0.06 | 120mA | 1A |
| 4 | 400～1500～6000PF | 0.1 | 0.25A | 2A |
| 5 | 1500～6000～25000PF | 0.2 | 0.5A | 4A |
| 6 | 0.006～0.025～0.1μF | 0.3 | 1A | 8A |
| 7 | 0.025～0.1～0.4μF | 0.5 | 2A | 15A |
| 8 | 0.1～0.4～1.5μF | 1 | 4A | 30A |
| 9 | 0.4～1.5～6.0μF | 1.5 | 8A | 60A |
| 10 | 1.5～6.0～25μF | 2.5 | 15A | 120A |
| 11 | 6.0～25～60μF | 5 | 25A | 200A |
| 12 | 25～60～250μF | 10 | 50A | 300A |
| 7R | 电阻 | 0.5 | 2A | 15A |
3、椭圆扫描时基：
（1）频率50（内）、100、150、200、400HZ。
（2）旋转：以30°为一档，可旋转360°。
（3）工作方法：椭圆——扩展——直线。
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置。
4、显示单元
采用124×104mm2矩形示波管，有亮度与焦调节旋纽。
5、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
6、时间窗
（1）窗宽：可调，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
（4）具有一次性轰击装置，轰击时间约20ms（供拍照用）。
7、脉冲峰值表
（1）线性刻度指针式表头0—100 误差±5%（以满刻度计）。
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）。
（3）数字表头：以3位半LED数字表显示
0—100 误差：±3%（以满刻度计）。
8、试验电压表
（1）量程100KV（用100KV电压表电阻R）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产
生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
10、结构
（1）体积530×550×220mm3
（2）重量：约22KG。
（七）、TH-9 校正脉冲信号发生器
输出电荷量档位：5 PC、50PC、500PC
极性：正负交替
重复频率：1.2KHz
频率变化范围： >±100Hz
脉冲上升沿时间：<100ns
脉冲下降沿时间： >100us
注入电容：10PF，100PF
电容误差 Ec≤±４％
方波电压幅度误差 Eu≤±４％（50PC档位）
校正电荷误差 Eq=(Eu2+Ec2)1/2 ≤±5％
