品牌:青腾
包装规格:桶装
保质期:12个月
起订:25公斤
供应:3000公斤
| 包装规格 | 桶装 |
|---|---|
| 保质期 | 12个月 |
| 产地 | 郑州 |
| 干燥时间 | 24小时 |
| 类型 | 环氧防腐涂料 |
| 耐水性 | 强 |
| 颜色 | 黑色 |
| 用途 | 金属防腐涂料 |
| 执行质量标准 | 国标 |
| 品牌 | 青腾 |
| 单件净重 | 20kg |
| 质量认证 | ISO9001-2000 |
| 按溶剂类型分 | 油性漆 |
| 总固含量 | 65% |

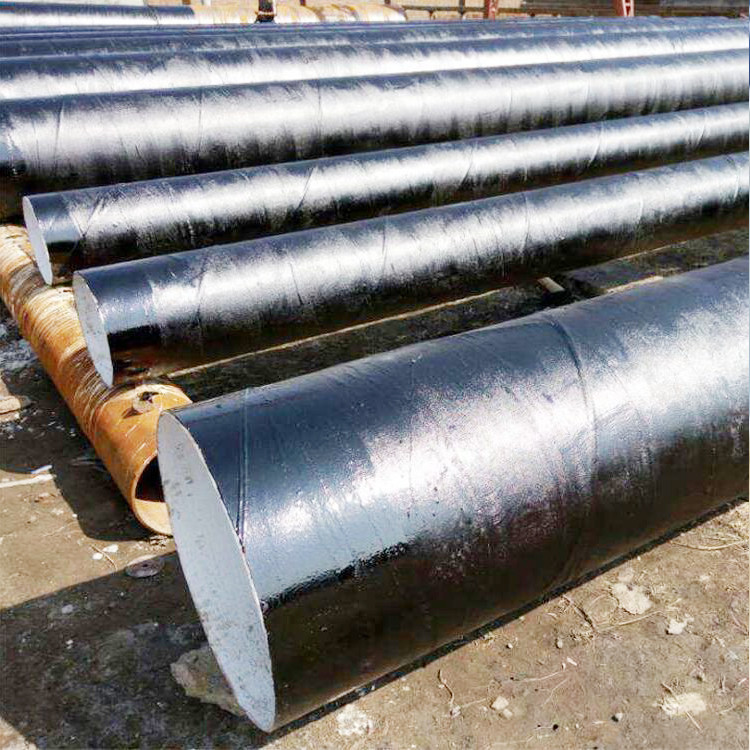

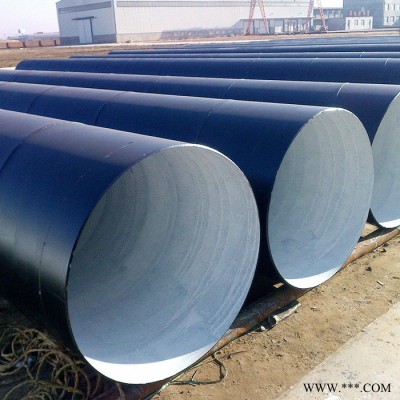

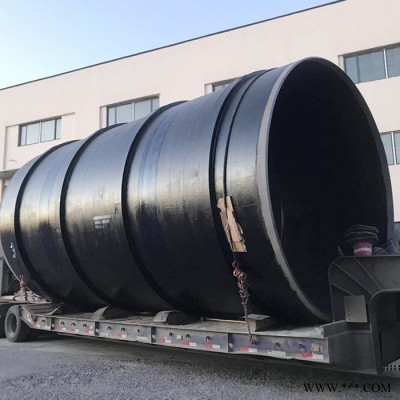

青腾 环氧煤沥青漆 管道外壁防腐油漆** 环氧煤沥青漆使用说明
相关别称：环氧煤沥青防腐漆 环氧煤沥青防腐涂料 环氧沥青漆环氧煤沥青漆 管道沥青防腐漆
产品说明：环氧煤沥青漆是厚浆型聚酰胺固化环氧焦油涂料，具有非常好的耐腐蚀性、耐水性，主要使用在重防腐以及腐蚀性恶劣的地区。环氧煤沥青漆包括底漆和面漆，漆膜呈黑色，施工性优异，可配套其他防腐材料，如玻璃丝纤维布、冷缠带等一起使用，达到较厚的涂层，提高防腐效果。

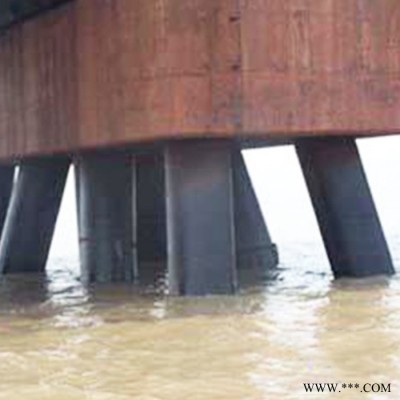

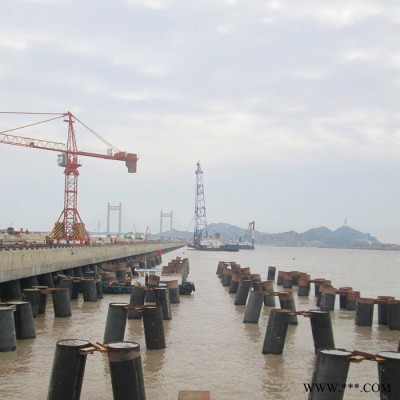

主要用途：适用于长期大部分或部分浸入水下的钢结构、化工厂、污水处理池、炼油厂的埋地管道和钢质贮罐；埋设水泥结构、煤气柜内壁、底板、汽车底盘、水泥制品、煤矿矿井支架、矿山井下设施和海洋码头设施、木制品、水下结构、码头钢栏、供热管道、供水管道、供气管道、冷却水、石油管道。
主要特性：漆膜一次成膜厚、施工道数少；优良的附着力、耐冲击性、耐水性；高防锈性和良好的抗化学品性及耐油性，良好的耐磨性能。
技术指标如下表：
| 漆膜外观 | 漆膜平整光滑，黑色符合标准样板 | 铅笔硬度 | ≥H | |
| 干燥时间 | 标准厚度单涂层，25℃ | 附 着 力 | ≤2（划圈法，级） | |
| 表干/实干 | ≤2小时/≤24小时 | 冲击强度 | 50kg•cm | |
| 弯曲实验 | ≤1mm | 耐盐水（3%盐水，25℃，30天） | 不起泡，不生锈，不脱落 | |
| 耐酸性（20%**，25℃，30天） | 不起泡，不生锈，不脱落 | 耐碱水（10%NaOH，25℃，30天） | 不起泡，不生锈，不脱落 | |
| 包装规格 | 漆：20千克/厅，固化剂：2.0千克/厅 | 配比 | 漆料：H-100固化剂 = 5：1（重量比） | |
| 施工时限 | 8h，（25℃） | 理论用量 | 250～350g/㎡ | |
| 完全固化 | 7天 | 建议涂装道数 | 涂装二至三道，50μm/道，干漆膜250μm以上 |
配套用漆：可作为底面合一漆使用；与HL52-72铝粉环氧煤沥青面漆配套用于户外耐候。
表面处理：有氧化皮钢材，喷砂去锈质量达到Sa2.5级；无氧化皮钢材喷砂达Sa2.5级；涂漆基要达到洁净、无油污、灰尘等污物。
施工环境：底材温度应高于露点3℃以上，相对湿度85%以下雨、雪、雾天不宜四栋
混合：混合主剂与固化剂，使用动力工具或手动工具充分搅拌均匀；
涂装方法：无气喷涂、空气喷涂、刷涂、滚涂（专用）
| 施工方法 | 喷嘴尺寸 | 出口压力 | 稀释比率（以漆料重量计） |
| 无气喷涂 | 0.43mm-0.53mm | 15-20Mpa | 0-15% |
| 空气喷涂 | 2.0-2.5mm | 0.3～0.5Mpa | 20-40% |
| 刷涂 | —— | —— | 0-10% |
| 稀释剂 | 环氧专用稀释剂 | ||
理论涂布率：16㎡/升（干膜50μm计）
建议涂装道数：3道
复涂间隔时间：16小时后，超过3天应做打磨处理
储存期限：12个月（25℃）、存放于阴凉、干燥、通风处。
注意事项：
1.施工前先阅读使用说明；
2.用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8小时内用完；
3.施工过程保持干燥清洁，配漆后固化剂包装桶必须盖严，以免胶凝；
4雨、雾、雪天或相对湿度大于80%时，不宜施工；
5.产品应存放在阴凉通风处，防止阳光直射，远离火源、远离热源。
6.施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾，施工现场严禁明火。
青腾 环氧煤沥青漆 管道外壁防腐油漆** 环氧煤沥青漆使用说明
