| 品牌 | xgdq |
|---|---|
| 型号 | BXMD |
由于产品型号较多，价格各不相同，请先咨询再订购，量大更优！我司传真订购合同，请确认并签订好，款到发货。一般付款两天内发出。图片仅供参考，请以实物为准。
联系人：王伟明 24小时服务电话：0577-27782291 手机：13567775898 15356292917 QQ:2233044718
一、适用范围：
1.1 爆炸性气体混合物危险场所：1区、2区。
1.2 爆炸性气体混合物：ⅡA、ⅡB。
1.3 温度组别：T1～T4。
1.4 防爆标志：ExdeⅡBT4、*ExdeⅡCT4。
注：要求ⅡC级时请注明。
要求带漏电功能请注明。
二、产品特点：
2.1 本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构。
2.2 铸铝合金外壳，内装高分断小型断路器，并可装漏电开关。
2.3 具有过载短路保护功能。
2.4 采用模块结构，各种回路可以自由选择，组合。
2.5 有特殊要求可特制。
2.6 钢管或电缆布线均可。
三、主要技术参数:
| 产品型号 | 额定电压 | 主回路 额定电流 | 支路数 | 主回路 开关数 | 支路额 定电流 | 防爆标志 | 进口螺纹 | 电缆外径 | ||
| 进线 | 出线 | 进线 | 出线 | |||||||
| BXM(D)-4 | 380V / 220V | 60A100A125A | 4 | 1 | 1、 3、 5、 10、 15、 20、 25、 30 | Exde Ⅱ BT4 *ExdeⅡ CT4 | G2" | G3/4" G1" | 18 | Φ10-14mm |
| BXM(D)-6 | 6 | 22 | ||||||||
| BXM(D)-8 | 8 | 26 | ||||||||
| BXM(D)-10 | 10 | 30 | ||||||||
| BXM(D)-12 | 12 | 34 | ||||||||
| BXM(D)-4K | 4 | 12 | ||||||||
| BXM(D)-6K | 6 | 18 | ||||||||
| BXM(D)-8K | 8 | 22 | ||||||||
| BXM(D)-10K | 10 | 30 | ||||||||
| BXM(D)-12K | 12 | 34 | ||||||||

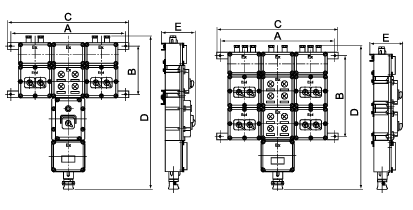

四、主要外形尺寸及安装形式：
| 产品型号 | A | B | C | D | E |
| BXM(D)-4 | 625 | 285 | 665 | 680 | 192 |
| BXM(D)-6 | 625 | 476 | 665 | 710 | 192 |
| BXM(D)-8 | 625 | 476 | 665 | 710 | 192 |
| BXM(D)-10 | 660 | 728 | 700 | 1120 | 192 |
| BXM(D)-12 | 660 | 728 | 700 | 1120 | 192 |
| BXM(D)-4K | 625 | 285 | 665 | 932 | 200 |
| BXM(D)-6K | 625 | 476 | 665 | 960 | 200 |
| BXM(D)-8K | 625 | 476 | 665 | 960 | 200 |
| BXM(D)-10K | 660 | 728 | 700 | 1370 | 200 |
| BXM(D)-12K | 660 | 728 | 700 | 1370 | 200 |
五：型号含义：
六、产品特点：
隔爆外壳采用铝合金压铸成型，表面高压静电喷塑，具有较高的强度，开关采用全新操纵机构。内部可以安装商用的各种电气元件，如：小型断路器,塑料外壳式断路器,交流接触器,热继电器,万能开关,测量仪表和PLC控制器等。并可根据要求在盖板上开观察窗，便于读数。产品采用模块化设计，有多种腔体可以自由组合拼接，从而满足各种不同的现场需求。
并可根据要求在盖板上开观察窗，便于读数。产品采用模块化设计，有多种腔体可以自由组合拼接，从而满足各种不同的现场需求。
总开关配置:C65或CM1
支路开关配置：C65系列开关以及各种带漏电保护功能。
母线腔配置：内部设有母线和防爆指示灯。
接线腔配置：接线腔设置的接线端子为TC系列或UK系列
引入口配置：引入装置规格为G1/2″-G3″，并可根据要求进行特制。
适用于控制多台电动机还可以照明或仪表配出电源
铸铝合金或钢板焊接外壳，表面喷塑。
内装元件可根据用户要求选配。
可在箱面或远控操作，也可两地操作。
具有过载，短路，失压保护。
钢管或电缆布线均可。
订货须知：订货时请将支路数及各支路对应的电流，进出线口量及相应的方向，规格要求明确，如有总开关，并注明总开关的电流大小或提供图纸。
七、安装、使用与维修：
7.1安装前应检查本产品铭牌上所列基本数据是否与实际使用条件相符
7.2产品应可靠接地
7.3无论何种接线须将引入装置密封圈压。
7.4维修时必须切断前级电源后开盖
7.5引入装置密封圈和橡胶垫均采用耐油橡胶3001制造，用户在使用、维修过程中若发现老化应与制造厂联系定购，并及时更换以确保防爆性能
7.6在隔爆面上均匀涂以204-1防锈油脂后在投入使用
7.7 海拔不超过2000m
7.8 周围环境温度为-20～+400C
7.9 周围空气相对湿度不大于95%
八、无忧售前售后省心一步到位：
8.1供货为最近生产的按合同要求的产品，技术先进，质量优良，设计、材料和工艺无缺陷和差错。
8.2本公司对售出产品实行免费技术服务和定期回访，征集用户反馈信息，以便更好地为用户服务。
8.3有专业的技术工程师24小时为你服务，为你解答各种问题，解决你使用过程中的后顾之忧。
8.4让用户花最少的钱，买到最实惠的产品。质量保证！工艺先进。
8.5我们可以根据用户的要求和用户的负载容量，帮用户免费设计图纸。免费提供技术咨询，来图报价等。

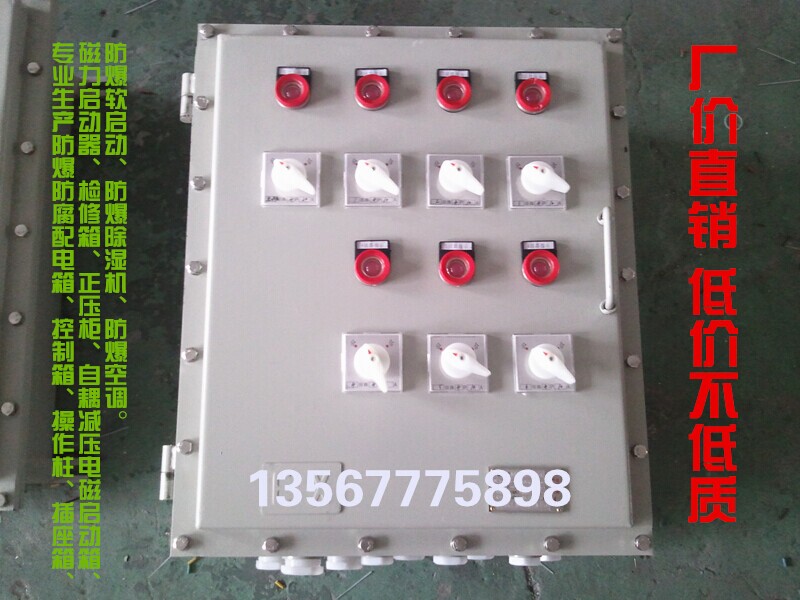

九、产品实物图：
