| 产品系列 | ACS800 |
|---|---|
| 应用范围 | 提升机专用 |
| 电源相数 | 三相 |
| 额定电压 | 三相AC500-600（V） |
| 供电电压 | 低压 |
| 适配电机功率 | 600（kW） |
| 滤波器 | 内置滤波器 |
| 直流电源性质 | 电压型 |
| 控制方式 | 电压矢量 |
| 输出电压调节方式 | PWM控制 |
| 外型 | 铁壳 |
| 营销方式 | ** |
| 品牌 | 坤腾电气 |
| 型号 | QT |

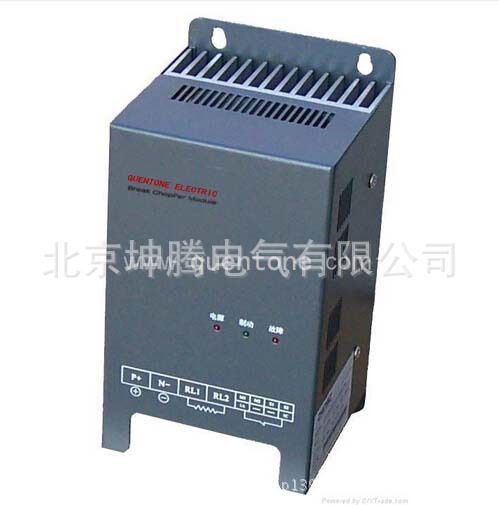

产品名称：变频器制动单元

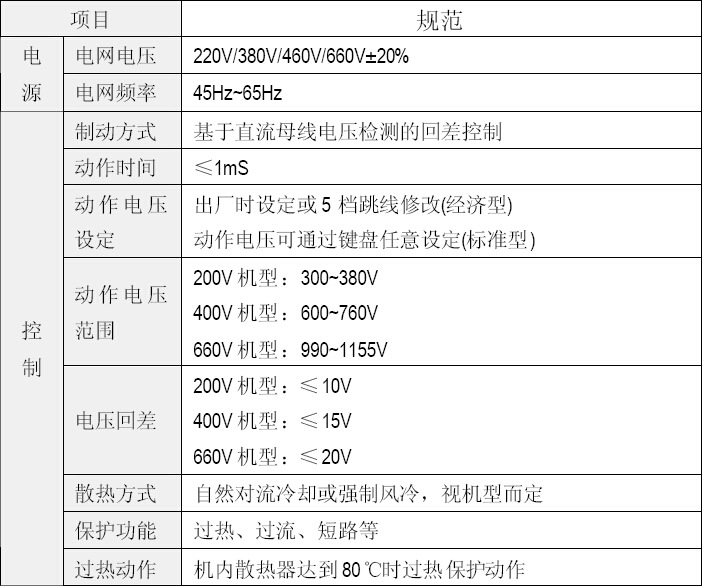

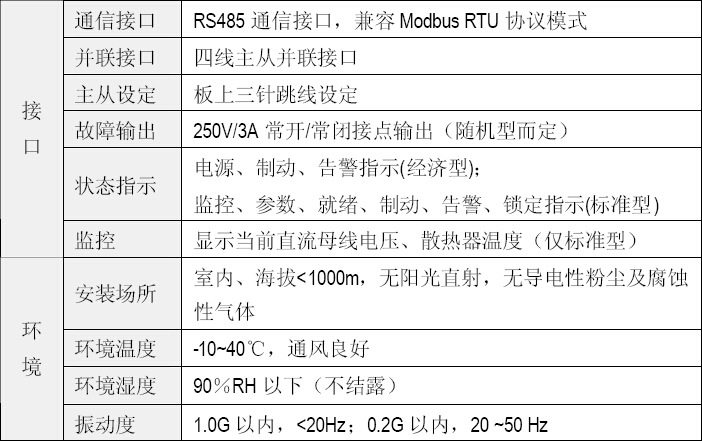

产品规格：
产品用途：产品可广泛应用于石油钻机电控系统绞车，电梯，起重机，离心机，提升机等各种设备，与变频器配合起制动作用
机型 | 规格型号 | 工作频度 | 平均电流（A） | **大电流（A） | **大适配功率（KW） |
220V电压等级产品型号规则 | |||||
轻载 | QT-2022S | 15% | 8 | 46 | 22 |
QT-2037S | 15% | 12 | 70 | 37 | |
QT-2045S | 15% | 15 | 90 | 45 | |
标准负载 | QT-2075S | 30% | 45 | 145 | 75 |
QT-2090S | 30% | 55 | 190 | 90 | |
QT-2016N | 30% | 84 | 280 | 160 | |
QT-2300N | 25% | 140 | 580 | 300 | |
400V电压等级产品型号规则 | |||||
轻载 | QT-4045S | 15% | 8 | 50 | 45 |
QT-4075S | 15% | 15 | 100 | 75 | |
QT-4110S | 15% | 22 | 150 | 110 | |
QT-4160S | 15% | 30 | 200 | 160 | |
QT-4220S | 15% | 45 | 300 | 220 | |
标准负载 | QT-4030S | 25% | 10 | 40 | 30 |
QT-4045S | 25% | 12 | 50 | 45 | |
QT-4075S | 25% | 25 | 100 | 75 | |
QT-4110N | 30% | 45 | 150 | 110 | |
QT-4160N | 30% | 60 | 200 | 160 | |
QT-4220N | 30% | 90 | 300 | 220 | |
QT-4400N | 30% | 120 | 480 | 400 | |
QT-4600N | 30% | 150 | 600 | 600 | |
660V电压等级产品型号规则 | |||||
标准负载 | QT-6110N | 40% | 24 | 100 | 110 |
QT-6160N | 40% | 44 | 150 | 160 | |
QT-6220N | 40% | 60 | 200 | 220 | |
QT-6300N | 30% | 80 | 300 | 300 | |
QT-6600N | 30% | 120 | 500 | 600 | |
注：S后缀的为简化机型，适合于轻载设备，无显示键盘，无散热风扇
N后缀为标准机型，100KW以上机型带有制冷风机强制风冷散热，键盘显示，RS485接口
“**大适配功率”仅供**大制动力转矩120%**高马达运转频率为50Hz时选型做参考，如需要制动力转矩大于120%或用于马达运转频率高于50Hz的惯性负载时应选更大一级的机型
北京坤腾电气有限公司
专业石油电控系统配件供应商，技术服务厂家。能解决一切电控系统的疑难问题。
联系人：缑经理
联系电话： 86-010-84589013
13681076966
传真：86-010-84589083
邮箱：quentone@163.com
北京坤腾电气，欢迎您的来访！
