| 执行质量标准 | 行标 |
|---|---|
| 产品类型 | 全新 |
| 产品认证 | iso9001 |
| 动力类型 | 液压 |
| 公称压力 | 300（kn） |
| 喉口深度 | 150 |
| 滑块行程 | 300 |
| 控制形式 | 人工 |
| 类型 | 深喉冲床 |
| 售后服务 | 一年保修 |
| 行程次数 | 40（次/min） |
| 主电机功率 | 5.5（kw） |
| 是否库存 | 否 |
| 贸易属性 | 促销 |
| 适用行业 | 不锈钢制品 |
| 布局形式 | 立式 |
| 发货期限 | 10天 |
| 经营模式 | 自产自销 |
| 作用对象材质 | 金属 |
| 品牌 | 欣台诚 |
| 型号 | XTC103B-30T |
| 打样周期 | 6-7天 |
简要说明:

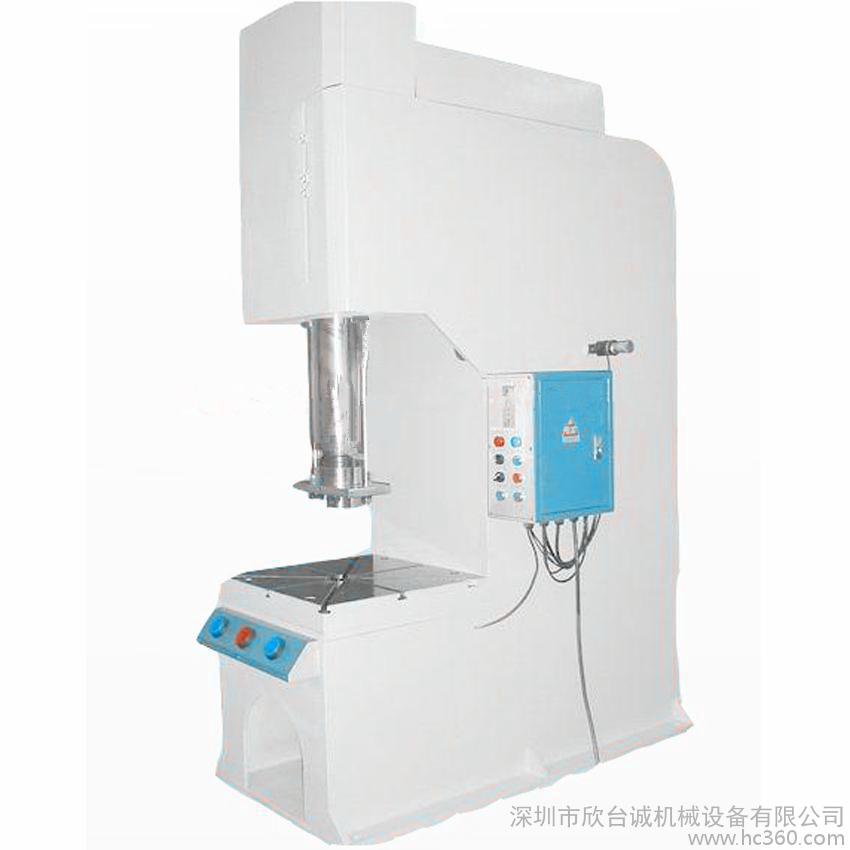

落地式C型油压拉伸机，弓型单柱油压冲床，该系列产品广泛用于各种材料的冲孔,压印,整形,各类五金件铆接，冲压，拉伸等,各种小型零部件的压装、装配。
适用范围：
本系列液压冲床广泛适用于各种材料的冲孔,压印,整形,铆接.弯曲,剪切,拉伸,各种小型零部件的压装、装配、打印等.用于高精密电子产品、五金配件、塑胶件。冲压、冲孔切断折弯等，是一种多用途压床,,是广大厂商提高质量的优选产品.
产品特点：
1.机架采用落地C型钢体结构,装有上工作板,下压平稳工作面更广,利于更大模具工作作业.
2.油压系统为内藏式,不占空间,回路特别设计,构造精简故障少,保养容易.
3.加压压力大小;上下限位行程以及速度均易调整;以利各种不同之工作,并提高作业效率.操作方式,双手按钮操作,急升按钮,作为标准型.可依客户指定装设安全红外线光栅保护手
4.该系列液压压床以1-15MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过5.5KW.
5.该系列设备以液体作为介质来传递能量，控制灵活，易实现自动化，运行速度匀速平稳，与气压设备相比，出力调节范围大，独立性强，性能更稳定，能大大提高产品的压装质量。
6.设备待机时噪音不超过80分贝.
7.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮。
8.该系列压床的压装行程一般通过计时器,压力开关,位置感应器,或客户本身的模具进行控制
9.压装主轴的回升高度,可通过计时器,或位置感应器任意行程范围内调整.
10.主轴的下降回升速度匀为10tf为120MM/S, 20tf为110MM/S, 30tf为100MM/S.50tf为90mm/s
11.压力、行程、保压时间、闭合高度客户均可自行调整,方便操作；
12.该系列液压机械出力范围有10tf-50tf.可选.(1tf=1000kgf=9.8KN)
13.出力10T-50T可供用户选择，工作台另可加装回转分度盘及自动接送料等，也可按客户需求非标订制。
主要参数如下：
| 规格 | XTC103B-10T | XTC103B-15T | XTC103B-20T | XTC103B-30T | XTC103B-50T |
| 理论出力 | 10T | 15T | 20T | 30T | 50T |
| 行程范围 | 300mm | 300mm | 300mm | 300mm | 300mm |
| 最大工作高度 | 400mm | 400mm | 400mm | 400mm | 400mm |
| 工作台面积 | 500x400mm | 500x400mm | 500x400mm | 500x400mm | 500x400mm |
| 油缸下压速度 | 120mm/sec | 120mm/sec | 110mm/sec | 100mm/sec | 90mm/sec |
| 油缸慢压速度 | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec |
| 油缸上升速度 | 150mm/sec | 150mm/sec | 120mm/sec | 110mm/sec | 100mm/sec |
| 操作压力 | 13Mpa | 13Mpa | 16Mpa | 17Mpa | 16Mpa |
| 轴孔尺寸 | φ30x40L | φ30x40L | φ40x40L | φ40x40L | φ40x40L |
| 电源 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 |
| 马达功率 | 3HP(2.2kw) | 5HP(3.7kw) | 5HP(3.7kw) | 5HP(3.7kw) | 7.5HP(5.5kw) |
| 操作种类 | 自动/手动 | 自动/手动 | 自动/手动 | 自动/手动 | 自动/手动 |
| 操作方式 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 |
| 油容量 | 80L | 120L | 120L | 150L | 150L |
| 本机重量 | 约1000kg | 约1200kg | 约1500kg | 约1800kg | 约2200kg |
售后服务：
整机售后免费保修一年，终身维护
