| 电压比 | 380/220 |
|---|---|
| 电源相数 | 三相 |
| 额定功率 | 165 |
| 防潮方式 | 开放式 |
| 冷却方式 | 风冷 |
| 冷却形式 | 干式 |
| 频率特性 | 低频 |
| 绕组形式 | 双绕组 |
| 铁心形式 | 壳式 |
| 铁心形状 | E型 |
| 外形结构 | 立式 |
| 效率(η) | 98 |
| 是否提供加工定制 | 是 |
| 应用范围 | 控制 |
| 品牌 | 仁浦 |
| 型号 | SBK-165KVA |

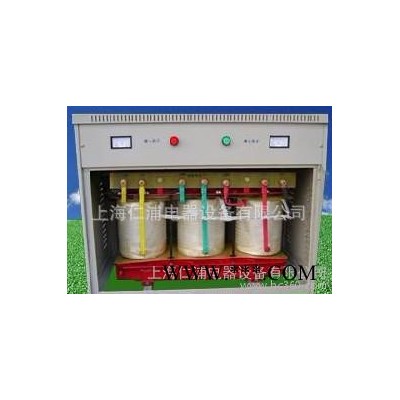

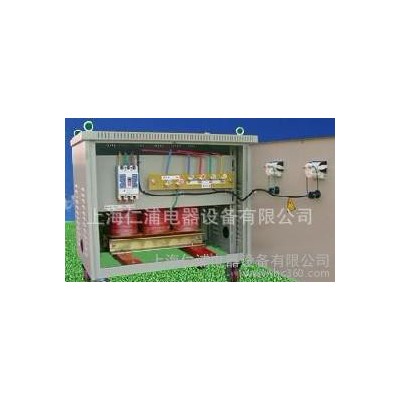

S G、S B K 三相干式变压器系列
适用范围SG、SBK 系列三相干式变压器，为户内空气自冷式，适用于交流50Hz，电压1000V 及1000V 以下
的电路中、适用于工厂 、地铁、机场、车站、工地建筑等、是一般电器或照明灯常用的三相电源变压器，也可作为小型动力电源。
结构特征
SG、SBK 系列三相干变压器可制成开启式和防护式，具有损耗低、噪声小、防火性能好和不污染环
境等优点。
S G、S B K 三相干式变压器 容量从SG-150VA到1000KVA
| 型号规格 | 容量 | 电压(V) | 电压(V) | 连接组标号 | 外形尺寸(mm) | 外形尺寸(mm) | 外形尺寸(mm) | 安装尺寸(mm) | 安装尺寸(mm) |
| (kVA) | 输入 | 输出 | B m a x | D m a x | E m a x | A ± 5 | C ± 5 | ||
| SG-1 | 1 | 660 400 380 200 | 380 220 110 36 | Y/yno Y/d D/y D/d | 250 | 180 | 220 | 160 | 96 |
| SG-2 | 2 | 300 | 240 | 280 | 220 | 105 | |||
| SG-3 | 3 | 330 | 250 | 310 | 220 | 115 | |||
| SG-5 | 5 | 360 | 260 | 330 | 280 | 125 | |||
| SG-10 | 10 | 420 | 280 | 380 | 310 | 146 | |||
| SG-15 | 15 | 450 | 285 | 410 | 310 | 155 | |||
| SG-20 | 20 | 492 | 290 | 430 | 310 | 160 | |||
| SG-30 | 30 | 720 | 320 | 500 | 420 | 160 | |||
| SG-50 | 50 | 750 | 350 | 520 | 420 | 170 | |||
| SG-80 | 80 | 800 | 450 | 650 | 420 | 195 | |||
| SG-100 | 100 | 860 | 500 | 700 | |||||
| SG-160 | 160 | 950 | 600 | 800 | |||||
| SG-200 | 200 | 1050 | 700 | 850 |
