东莞市瑞恒矿产品有限公司

                        原材料分类：增稠流变剂
                        化学名称：溶剂型有机膨润土增稠流变剂
                        组    成：有机改性膨润土

                        用  量：
                        详细资料：商品名外观挥发分(105℃)/%粒度(过200目筛)/%黏度(25℃)/Pa·s适用溶剂极性范围
                              7%二**胶5%200溶剂油胶

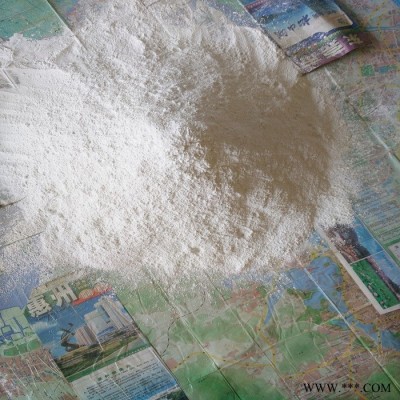

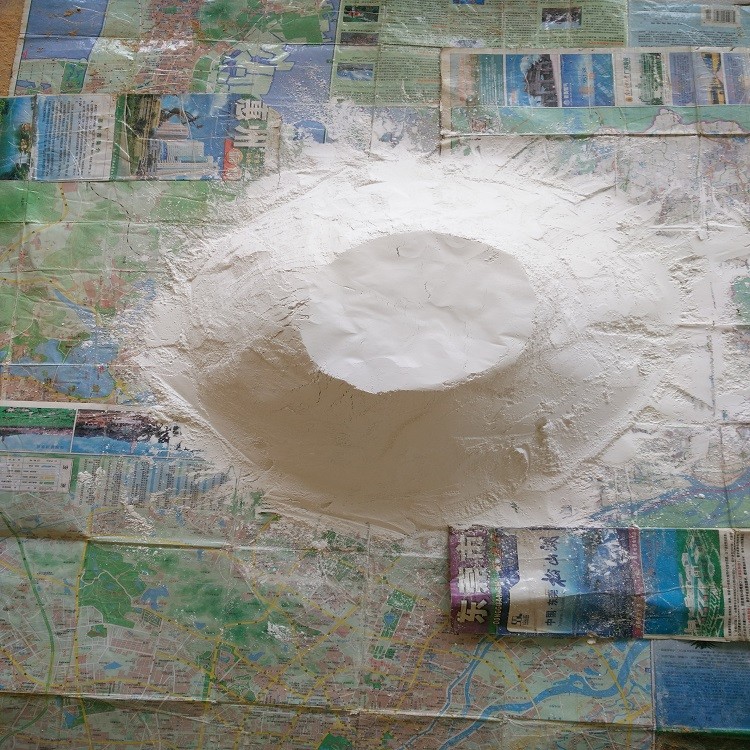

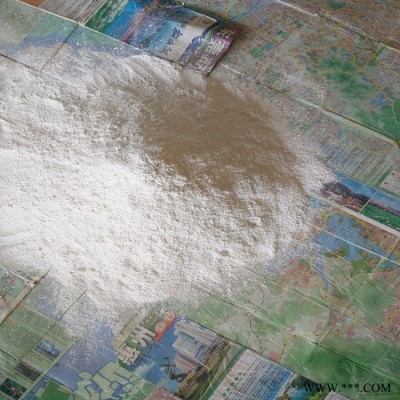

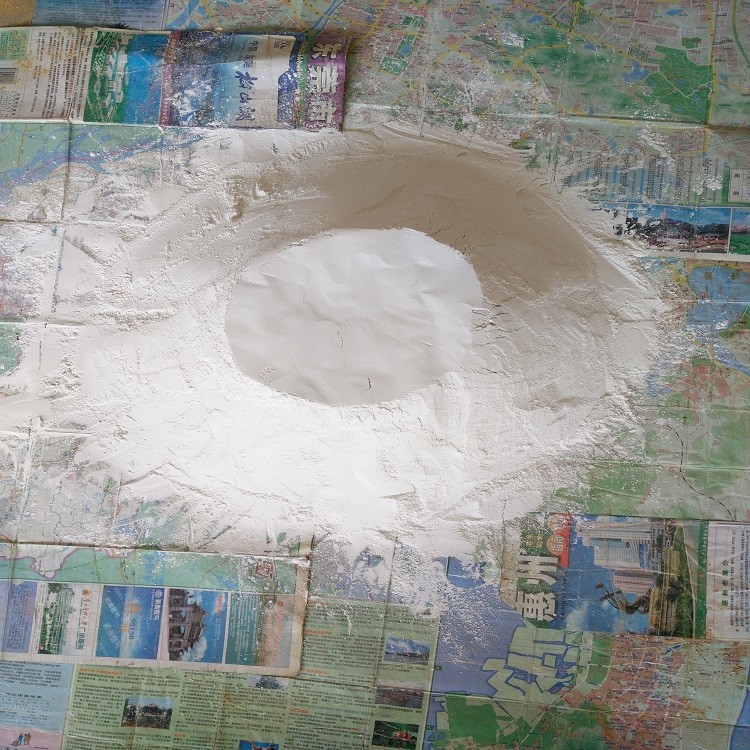

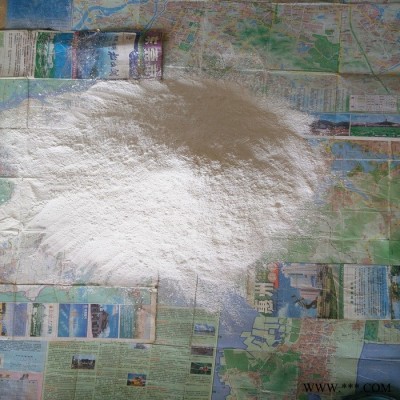

                             浅色粉末≤3.5≥98≥3.00.5-1.5低至中极性
                            白色粉末≤3.5≥98≥2.5 低至中高极性
                             浅白色粉末≤5.0≥98 ≥1.0中至中高极性
              以上助剂在有机溶剂中具有触变增稠作用，用于溶剂型涂料体系。可赋予涂料体系触变性，防止颜、填料沉淀及施工流挂。各产品特性及用途见下表。
                              商品名特性用途
                             增稠能力强，需极性活化剂涂料、油墨、腻子、密封胶
                        易分散，胶无色，透明度高，需极性活化剂透明漆、密封胶
                              超分散型，增稠强，胶透明度高，无需活化**家具漆、油墨、化妆品
                          用法用量
                        各有机膨润土的用量一般为涂料总量的0.2%-2.0%。加入方式有干粉直接加入和先制预凝胶，再将预凝胶于研磨前加入涂料体系，各牌号加入方式见下表。
                              商品名添加方法分散条件
                               预凝胶加入需极性活化剂，乙醇量为干粉量的30%-50%，高速分散
                               预凝胶或干粉加入需极性活化剂，乙醇量为干粉量的30%-40%，高速分散
                               干粉加入无需活化剂，但需高速分散
                            预凝胶制法:一般选择涂料体系的主溶剂(非极性溶剂)为制备预凝胶的溶剂。干粉含量根据各产品增稠程度确定，一般为5%-10%。
                        适宜制备干粉含量为5%-8%的预凝胶，其余制干粉含量为10%的预凝胶。极性活化剂一般使用含水5%的乙醇，也可以用甲醇、丙酮或碳酸丙烯酯。有些分散剂也可以代替极性溶剂做活化剂
              预制浆制造工艺为:加入溶剂，搅拌下加入膨润土，高速分散10分钟，加入极性活化剂继续分散15-20分钟。
