品牌:云帆
适用机床:加工中心
产品别名:过滤机
起订:1件
供应:100件
| 适用机床 | 加工中心 |
|---|---|
| 产品别名 | 过滤机 |
| 是否库存 | 否 |
| 是否批发 | 否 |
| 是否提供加工定制 | 是 |
| 类型 | 过滤机 |
| 适用对象 | 水 |
| 性能 | 精密过滤 |
| 样式 | 立式 |
| 用途 | 固液分离 |
| 原理 | 重力沉降法 |
| 滤料类型 | 无纺布 |
| 品牌 | 云帆 |
| 型号 | 云帆过滤 |

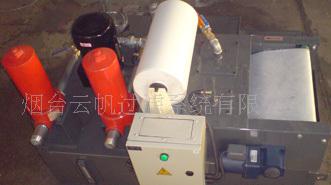

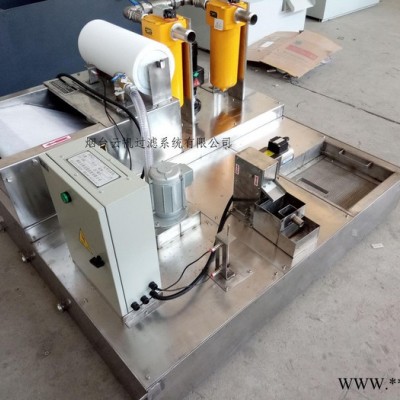

立式加工中心用过滤系统
1.冷却液**终过滤精度：5微米，包括切削液冷却箱、重力过滤、重力纸带式过滤器、精过滤四次过滤过程。即机床冷却液由机床出水口流入接屑盒粗滤，经过渡泵打入深液池纸质过滤机过滤，再由高压泵打入精密过滤器精密过滤
2.水泵流量：50L/min
3.水泵扬程：50m。
4..水箱设计高度200毫米
5.水箱接料处设计尺寸为400*360毫米
6.主要部件：过渡水箱（1套）；过渡水泵（1套）；低位报警器（1套）；接屑盒（1套）；管路（1套）；深液池纸质过滤机（1套）；净液箱（1套）；高压泵（1套）；精密过滤器（2套）
立式加工中心用过滤系统
1.冷却液**终过滤精度：5微米，包括切削液冷却箱、重力过滤、重力纸带式过滤器、精过滤四次过滤过程。即机床冷却液由机床出水口流入接屑盒粗滤，经过渡泵打入深液池纸质过滤机过滤，再由高压泵打入精密过滤器精密过滤
2.水泵流量：50L/min
3.水泵扬程：50m。
4..水箱设计高度200毫米
5.水箱接料处设计尺寸为400*360毫米
6.主要部件：过渡水箱（1套）；过渡水泵（1套）；低位报警器（1套）；接屑盒（1套）；管路（1套）；深液池纸质过滤机（1套）；净液箱（1套）；高压泵（1套）；精密过滤器（2套）
五轴加工中心切削液箱技术要求
1、冷却泵流量150L/min，扬程大于40m，冷却液压力3bar，液箱容量约1500L。
2、切削液冷却系统应配过滤装置，带液位报警和阻塞报警，冷却液过滤精度不低于30μm。
3、外形尺寸限制：长度≤4500mm，宽度≤1000mm，高度约400mm。
4、切削液回水接口尺寸为2寸，切削液进水接口尺寸厂家自定。
5、附切削液回路原理图，在设计切削液箱时，考虑把阀块集成到整个切削液箱中，水泵出口分为2路，一路为主轴刀具中心出水，一路为主轴切削液进水，各配置分水块，两位两通电磁换向阀，单向阀。
