| 规格 | 25A 380V |
|---|---|
| 适用范围 | 煤矿井下 |
| 品牌 | 三乐 |
| 型号 | BHD2-25/380 |
| 加工定制 | 是 |
| 型号 | 额定电流 | 额定电压 | 电缆通数 | 电缆**大外径 | 外形尺寸 |
| BHD2-25/660（380）-2T | 25 | 660（380） | 2 | ф20 | 260*125*75 |
| BHD2-25/660（380）-3T | 25 | 660（380） | 3 | ф20 | 260*200*75 |
| BHD2-25/660（380）-4T | 25 | 660（380） | 4 | ф20 | 260*260*75 |
| BHD2-40/660（380）-2T | 40 | 660（380） | 2 | ф24 | 300*135*115 |
| BHD2-40/660（380）-3T | 40 | 660（380） | 3 | ф24 | 300*220*115 |
| BHD2-40/660（380）-4T | 40 | 660（380） | 4 | ф24 | 300*300*115 |
| BHD2-100/660（380）-2T | 100 | 660（380） | 2 | ф37 | 400*240*155 |
| BHD2-100/660（380）-3T | 100 | 660（380） | 3 | ф37 | 400*240*155 |
| BHD2-100/660（380）-4T | 100 | 660（380） | 4 | ф37 | 400*240*155 |
| BHD2-200/1140（660）-2T | 200 | 1140（660） | 2 | ф51 | 500*235*150 |
| BHD2-200/1140（660）-3T | 200 | 1140（660） | 3 | ф51 ф37 | 500*230*150 |
| BHD2-200/1140（660）-4T | 200 | 1140（660） | 4 | ф51 ф37 | 500*380*180 |
| BHD2-400/1140（660）-2T | 400 | 1140（660） | 2 | ф78 | 670*250*230 |
| BHD2-400/1140（660）-3T | 400 | 1140（660） | 3 | ф78 | 670*460*230 |
| BHD2-400/1140（660）-4T | 400 | 1140（660） | 4 | ф78 | 670*670*230 |
产品结构及外型尺寸

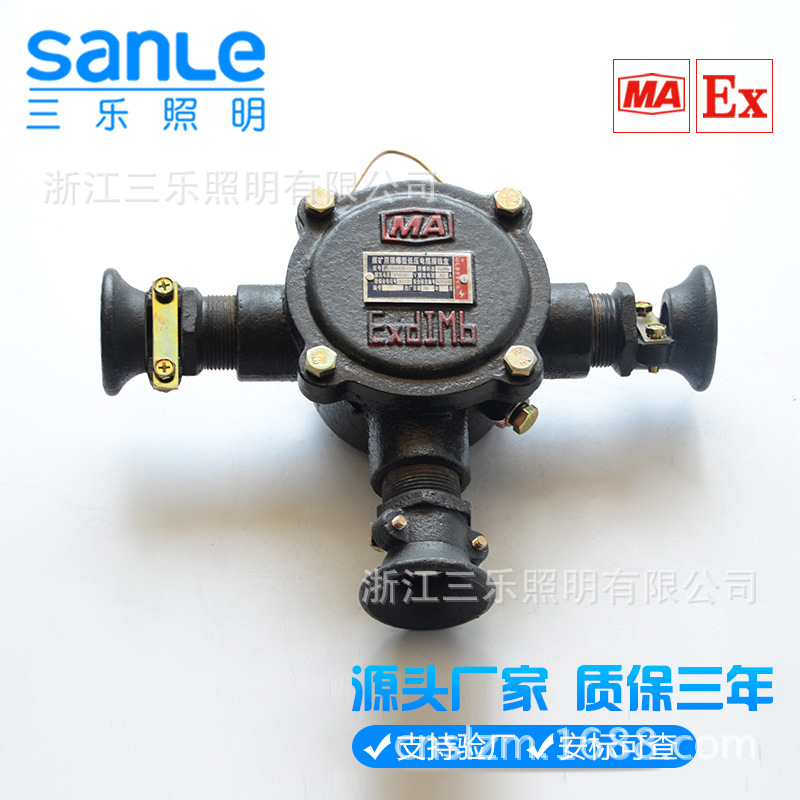

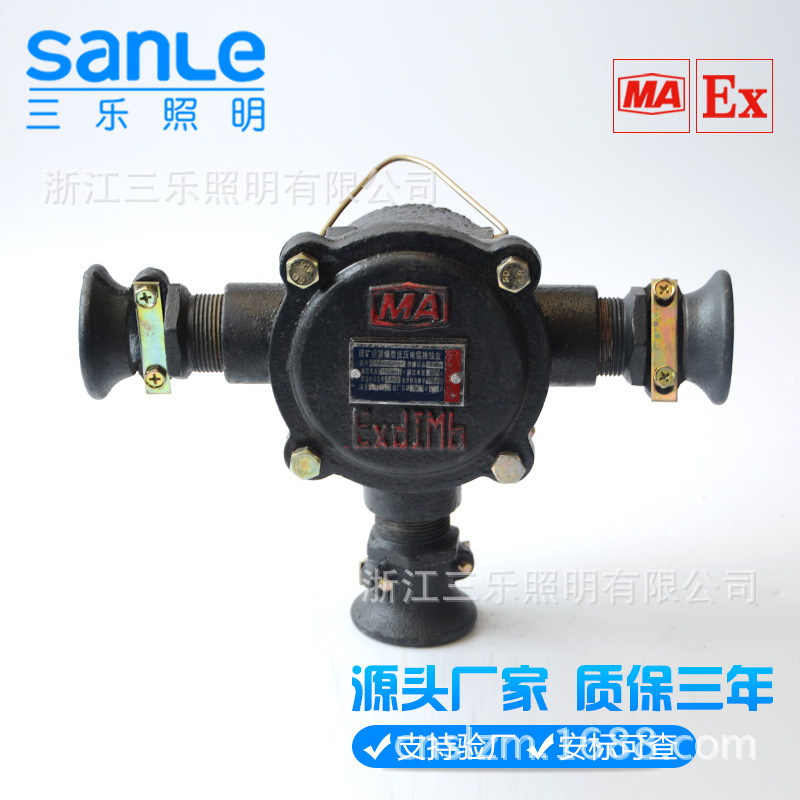

本系列产品由隔爆外壳（壳体、盖）绝缘接线座、电缆引入装置及内外接地装置等组成。
防爆接线盒使用方法
1.本产品适用于工作电压380，660，1140V电路中，电压频率：50HZ**大电流不大于25A，40A，100A，200A，400A。
2.装拆电缆时，必须先切断电源，然后打开顶盖，引入装置的电缆应按照表1的要求，所如采用其它规格的电缆，请配相应内径的密封圈，导线在与接线柱连接时，须注意保持电气间隙，当只用一个引入装置时，另一个必须用金属堵板堵住。
3.盖体装配好后，必须拧紧定位螺钉，拆卸时，必须先松开定位螺钉。
防爆接线盒故障分析与处理
在确何接线正确的情况下，发生故障请按下表进行分析与处理。
防爆接线盒注意事项
使用时应按照煤矿安全规程要求使用。
盒盖上的产品编号标志不得损坏，以确保售后服务。
