品牌:斯巴特
品牌:斯巴特

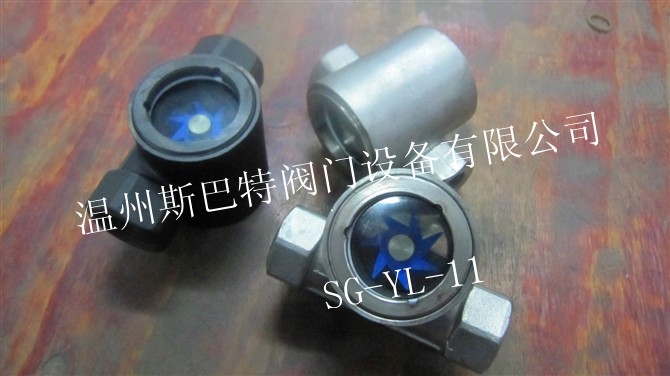

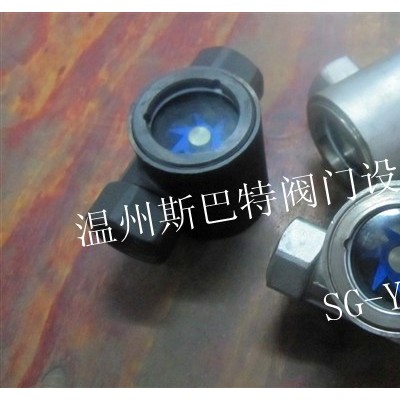

型号:SG-YL-11
| 品牌 | 斯巴特 |
|---|---|
| 型号 | SG-YL-11 |
叶轮视镜
简 介
学名：斯巴特叶轮视镜
别称：叶轮观察器，管道叶轮视镜，直通式叶轮视镜，叶轮式水流视镜，叶轮式水流指示器
型号：SG-YL

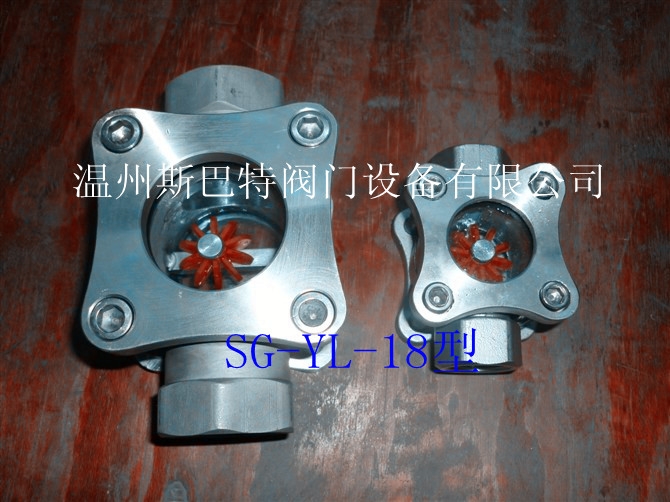

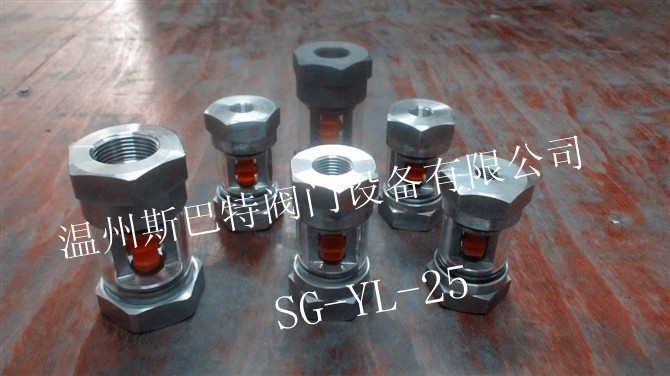

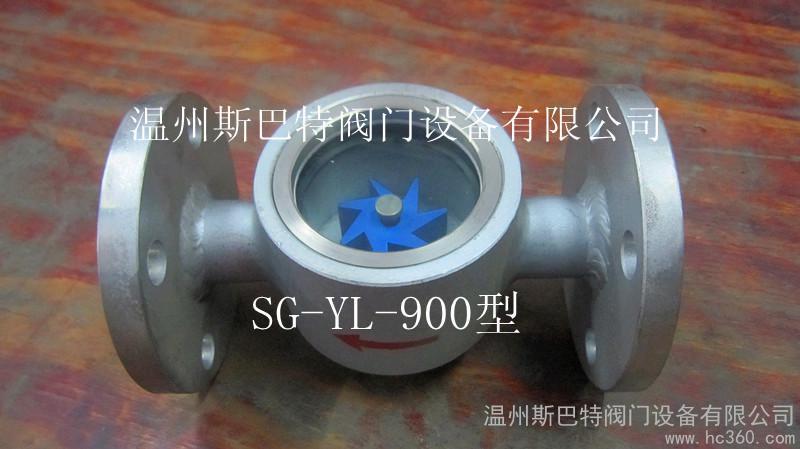

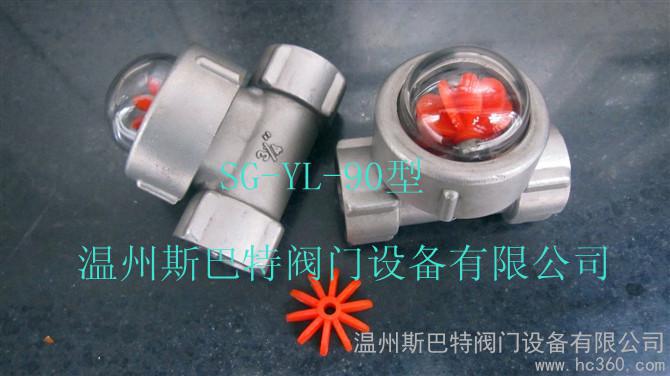

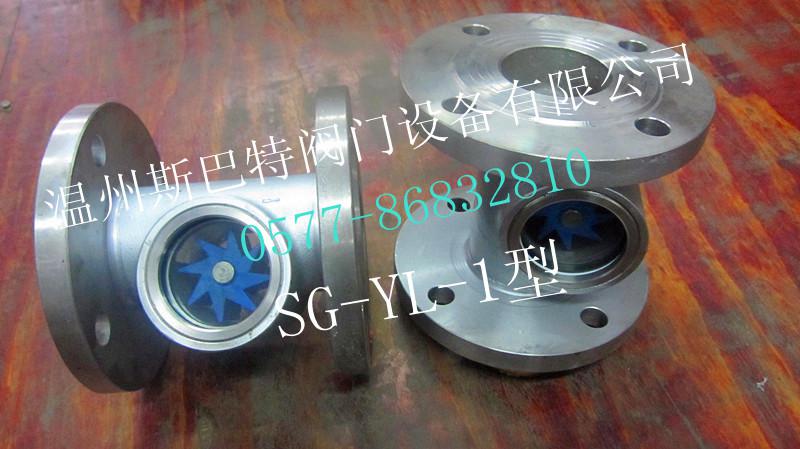

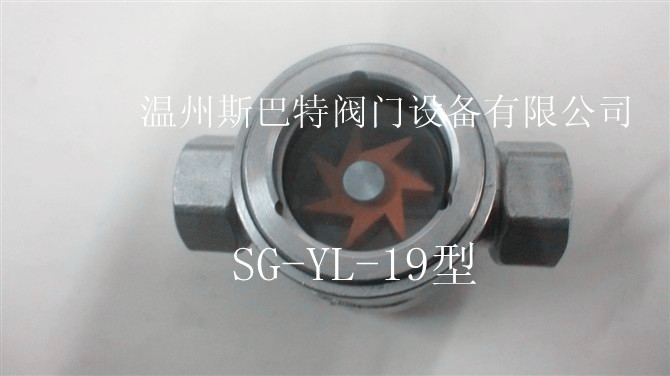

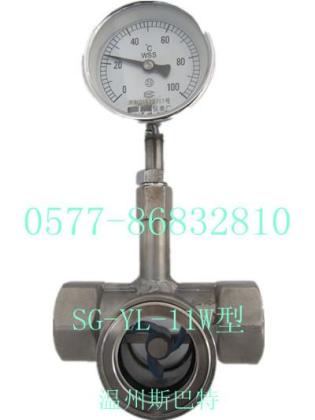

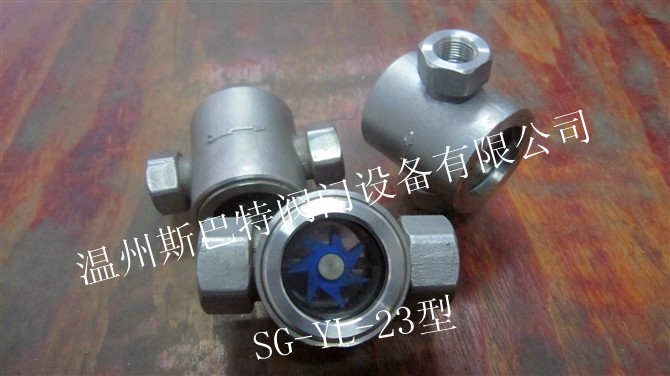

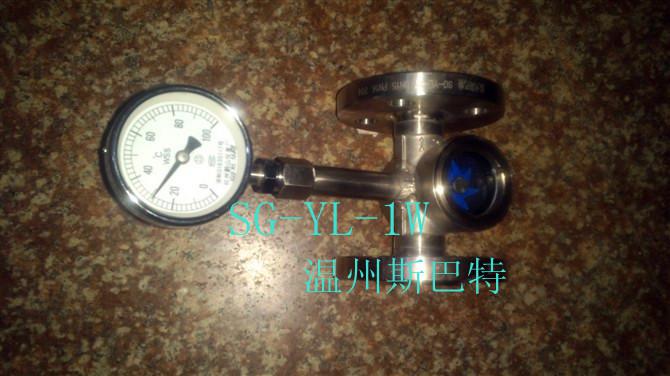

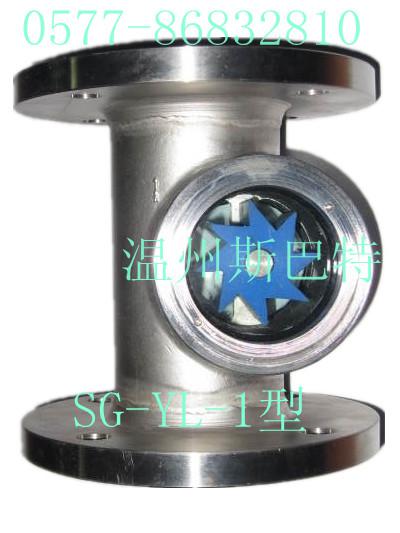

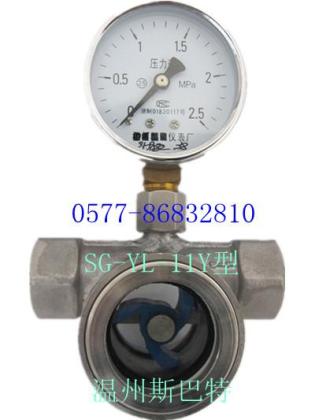

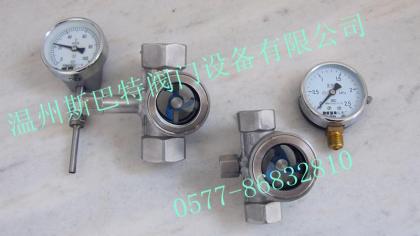

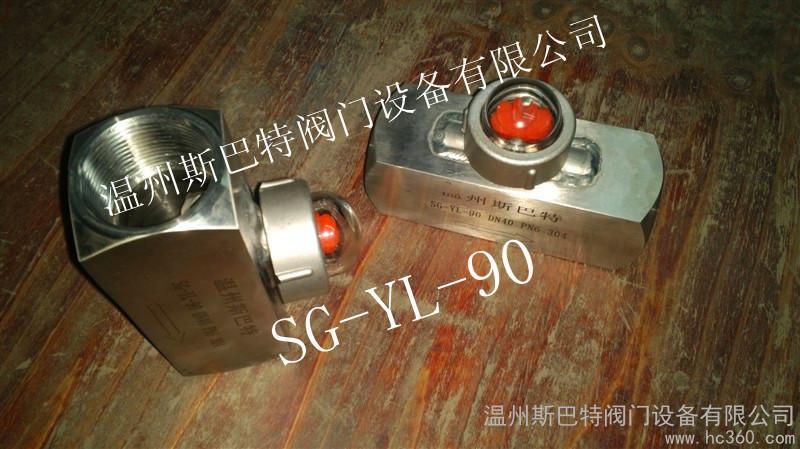

款式：SG-YL-1 SG-YL-16 SG-YL-6H SG-YL-26 SG-YL-2 SG-YL-3 SG-YL-4 SG-YL-5 SG-YL-18 SG-YL-23 SG-YL-19 SG-YL-23 SG-YL-23B SG-YL-41 SG-YL-60 SG-YL-61 SG-YL-90 SG-YL-300 SG-YL-900 SG-YL-11(J；W；Y；GM；WL) SG-YL-25（C；W）
叶轮视镜属视镜类是观察管道内介质流动情况的必要附件。广泛用于冷却系统、稀油润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。其主要连接方式：螺纹式、焊接式、法兰式。
叶轮视镜工作原理
通过视窗玻璃透光式前提下目视叶轮或动或静判断介质是否流动或流速快慢情况，从而达到管路及设备是否正常运行。
基础知识
叶轮视镜（属视镜类）与截止阀，保温阀是(属于阀门同类)它们使用特点，经过长期的观察、摸索和思考在直通视镜基础上进行性能改良技术创新的一种新型视镜类产品。
叶轮视镜结构组件
叶轮视镜由阀体、玻璃视窗、叶轮、紧固帽、密封圈、转子轴六大元件组成。
阀体：碳钢或不锈钢铸造，阀腔进出口由偏心型设计与中心型设计两款
玻璃：钙纳玻璃；钢化玻璃；硼硅玻璃；石英玻璃
叶轮：聚四氟乙烯；尼龙；金属
转子轴：不锈钢
紧固帽：螺纹并帽；法兰片
密封圈：丁晴橡胶垫片聚四氟乙烯垫片 金属垫片 石墨垫片
叶轮视镜设计特点
阀体一体化铸造设计符合仪表阀门制造工艺，外形美观精密高，抗压能力更强。制造工艺数控化，质量更可靠。多元化连接方式适应行业标准更广。安装方式垂直或水平双用，拆卸更便捷。双视窗或单视窗结构透视度高观察更便利。视窗易拆卸，维护及保养一体化设计更合理。其更为重要设计特点为阀体进出口为偏流结构，介质至进口到出口经过流道在阀腔内带动叶轮旋转。从而判断介质是否流动或流速快慢情况。附注：当管道介质处于饱和状态且进出口有压差时经过流道才会快速旋转，当管道介质处于不饱和状态且进出口有压差时经过流道此时叶轮慢速旋转，当管道介质处于渗漏状态且进出口无压差时经过流道无旋转。
叶轮视镜参数
螺纹连接
品牌 | 斯巴特 | 型号 | SG-YL系列 |
类型 | 叶轮式 | 测量范围 | 0.2-70（m3/h） |
精度等级 | 1 | 公称通径 | DN6-DN100（mm） （1/8-4寸） |
适用介质 | 水、稀油、酸、碱透明或半透明液体、气体 | 工作压力 | 0.6/1.0/1.6/2.5/4.0（MPa） |
工作温度 | 0-195（℃） | 连接方式 | 螺纹 |
阀体材质 | 碳钢；304；304L；316 ；316L；双相钢 | 视窗玻璃 | 钙纳玻璃；钢化玻璃；硼硅玻璃；石英玻璃 |
叶轮 | 聚四氟乙烯；尼龙 | 螺纹标准 | G；R；RC；NPT；PT；BSP |

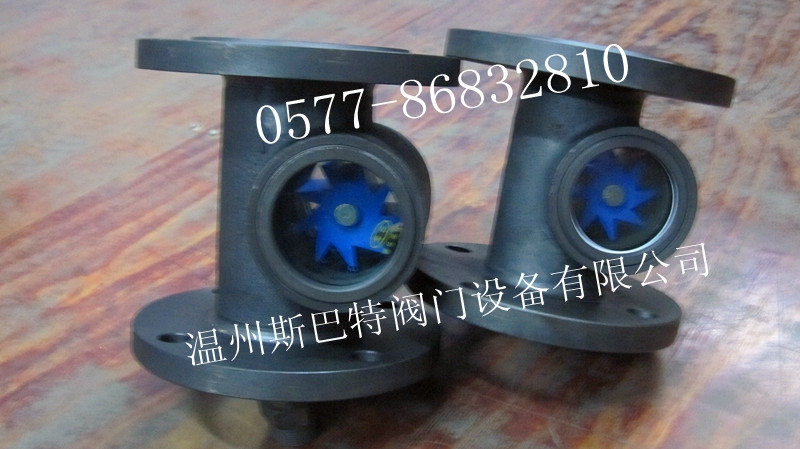

法兰连接
品牌 | 斯巴特 | 型号 | SG-YL系列 |
类型 | 叶轮式 | 测量范围 | 0.2-170（m3/h） |
精度等级 | 1 | 公称通径 | DN15-DN300（mm） （1/2-12寸） |
适用介质 | 水、稀油、酸、碱透明或半透明液体、气体 | 工作压力 | 0.6/1.0/1.6/2.5/4.0（MPa） |
工作温度 | 0-195（℃） | 连接方式 | 法兰 |
阀体材质 | 碳钢；304；304L；316 ；316L；双相钢 | 视窗玻璃 | 钙纳玻璃；钢化玻璃；硼硅玻璃；石英玻璃 |
叶轮 | 聚四氟乙烯；尼龙 | 法兰标准 | HG GB HGJ JB ANSI JIS DIN BS NF |
法兰密封面 | 突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） | ||
焊接连接
品牌 | 斯巴特 | 型号 | SG-YL系列 |
类型 | 叶轮式 | 测量范围 | 0.2-170（m3/h） |
精度等级 | 1 | 公称通径 | DN6-DN300（mm） （1/8-12寸） |
适用介质 | 水、稀油、酸、碱透明或半透明液体、气体 | 工作压力 | 0.6/1.0/1.6/2.5/4.0（MPa） |
工作温度 | 0-195（℃） | 连接方式 | 焊接 |
阀体材质 | 碳钢；304；304L；316 ；316L；双相钢 | 视窗玻璃 | 钙纳玻璃；钢化玻璃；硼硅玻璃；石英玻璃 |
叶轮 | 聚四氟乙烯；尼龙 | 焊接方式 | 对焊；承插焊 |
玻璃视窗的维护及保养
1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。
2、叶轮视镜的视窗玻璃属宜损件，安装视镜时要小心轻放。
3、视镜玻璃耐温耐压有一定的局限，具体根据实际情况而定。
以下提供国家标准玻璃制造工艺物理实验参数：
耐温： 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃
耐压： 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP
4、允许急变温度＜60℃，玻璃因温差过大造成破裂。
玻璃检测标准：参照《化工管道手册》和HGJ501-502-86 《压力窗口视镜》设计制造和验收。
