申克动平衡机 RPCB(图)

详细信息

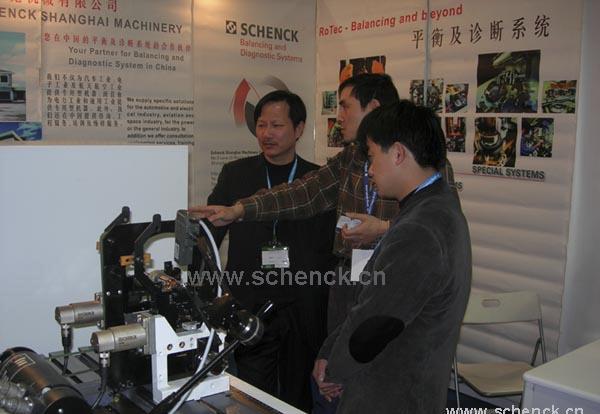

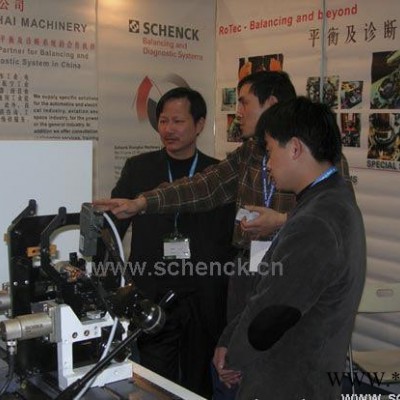

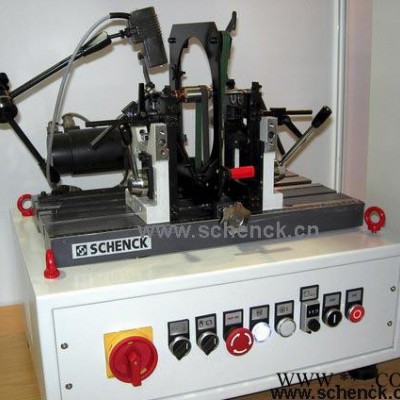

RPCB印刷线路板主轴专用动平衡机

台式设计，结构紧凑，便于安放和操作

一机两种测量模式

配有先进的高速测量系统CAB699

产品详细介绍

该机器是为印刷线路板空气主轴平衡专门设计并生产。台式设计，结构紧凑，便于安放和操作。

一机两种测量模式。皮带驱动平衡模块可用于皮带驱动主轴进行低速预平衡或者带轴承主轴的平衡，而自驱动模块则用于空气主轴的自驱动高速平衡。二套平衡模块完全独立，每套带有平衡测量桥架，高精度振动传感器，红外光电基准传感器。

配有先进的高速测量系统CAB699，在一套测量系统中也配置了两套测量单元，操作简单，每套单元中都有自己的独立转子文件，是真正意义上的双系统机器。测量系统配有图形显示，实现人机对话，使操作者一目了然。

技术参数规格表

自驱动模块技术参数(标准参数)

转子组件重量加上夹具重量 W 即每个摆架	大大	10kg 5kg
转子重量 (只要转子的几何参数适合本机器两个摆架中心的距离)	**小	不限
支承中心间距离（360 mm床身）	大小	260 mm 15 mm
摆架距床身高度（不带夹具）	**大	160 mm
**小可达剩余不平衡量(Umar)：但不超过测量系统的灵敏度	0.1 gmm/kg
（根据不同的测量系统应乘以不同系数）
不平衡量减少率 (URR)：		≥ 95%
测量转速范围		120-100,000 rpm

带驱动模块技术参数(标准参数)

转子重量 W 若转子重量平分在两支承摆架上，即每个支承摆架	大大	6 kg 3 kg
转子重量（只要转子几何尺寸允许，和满足**小不平衡量的要求。）	**小	不限
支承中心间距离（360 mm床身）滚轮支承装置可调整距离若皮带驱动装置在两支承摆架中间时	大小 **小	260 mm 15 mm 36 mm
轴颈支承直径	大小	30 mm 3 mm
皮带驱动部位直径		10-150 mm
当皮带驱动直径为40 mm时平衡转速约为 (当处于其他皮带驱动直径时，该速度相应变化，另外，必须考虑测量装置的转速范围，见条款2。)		280 – 2 850 rpm
**小可达剩余不平衡量(Umar)：但不超过设备的灵敏度	0.1 gmm/kg
（根据不同的测量系统应乘以不同系数）
不平衡量减少率 (URR)：		≥ 95%
