SCHENCK动平衡机-HM6到HM80(图)|供应产品|上海申克机械有限公司

价格:￥10000000.00/台
品牌:申克schenck
加工定制:是
类型:卧式平衡机
起订:1台

加工定制	是
类型	卧式平衡机
工件质量范围	视情况（kg）
工件直径范围	视情况（mm）
平衡转速	视情况（r/min）
不平衡量减少率	视情况（%）
品牌	schenck
型号	HM6到HM80

卧式平衡机

模块化设计，应用广泛通过安全设计理念，实现安全操作全面的安全防护级别方便地更换不同类型的转子

产品详细介绍

应用范围

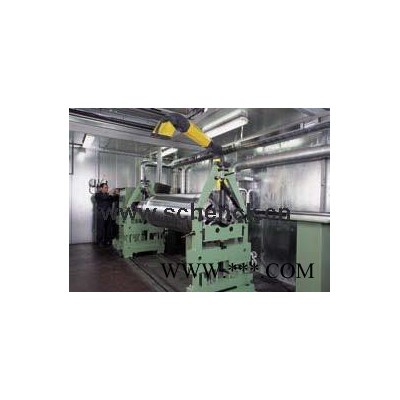

HM6-HM80通用平衡机系列专为高精度平衡而设计，适用于固定或灵活的转子

典型应用

各个行业的风机和风扇纸类和钢皮生产所需的高速和低速滚筒电力行业的短路电枢和发电机用于水处理的分离器/离心分离机

设计

得益于其模块化的设计结构，可以方便的调节该型号的机器使其适用于眼前的任务。机床的长度取决于转子的长度；轴承基架的高度取决于转子的直径。如果转子加在自己的轴承轴颈上，滚筒车架会支撑这些轴颈。根据转子的要求，还可能用到套筒轴承。需要高转矩的转子通过可变速的齿轮箱和通用的连接轴来带动。表面光滑、重量轻巧的转子可以通过皮带传动系统来带动。

特殊特性

由于其合理的机械设计和恰当的保护设施，该机器也可以用于高速平衡超载时，有承载压力监督功能，可以自动关机滚筒同心运转时的非接触测量加速曲线的图形化显示，带1f和2f测量（CAB690）丰富的补充模块，例如质量校正

技术参数规格表

转子参数/机器规格		HM6	HM60	HM7
机器床身上方**大转子直径	mm	2100		2800
滚轮支承时**大转子重量(1)	Kg	12500	20000	32000
万向联轴节驱动机器参数
机器床身长度	mm	4500	6000
万向联轴节法兰到右支承摆架中心线的**大距离(2)	mm	3140	4640	5775
皮带驱动机器参数
机器床身长度	mm	3000	4500	6000
支承摆架中心线间的**大距离(2)	mm	2770	4270	5550
皮带驱动直径-下置式皮带驱动	mm	50-1000

转子参数/机器规格		HM70	HM8		HM80
机器床身上方**大转子直径	mm	2800		3600
滚轮支承时**大转子重量(1)	Kg	50000		125000	250000
万向联轴节驱动机器参数
机器床身长度	mm	6000
万向联轴节法兰到右支承摆架中心线的**大距离(2)	mm	5775
皮带驱动机器参数
机器床身长度	mm	6000		9000
支承摆架中心线间的**大距离(2)	mm	5550		8400
皮带驱动直径-下置式皮带驱动	mm	50-1000		100-1250
