品牌:三德 SAN DE
出力轴容许径向负荷:860（kgf）
出力轴容许轴向负荷:420（kgf）
起订:1件
供应:100件
立即购买
| 出力轴容许径向负荷 | 860（kgf） |
|---|---|
| 出力轴容许轴向负荷 | 420（kgf） |
| 入力轴容许径向负荷 | 300（kgf） |
| 入力轴最大弯曲力矩 | 250（kgf） |
| 入力轴最大扭矩 | 25（kgf-m） |
| 入力轴的GD2 | 0.01（kgf-m2） |
| 标准定位精度 | +-30（sec） |
| 重量 | 50（kg） |
| 品牌 | SAN DE |
| 型号 | DF |
| 加工定制 | 是 |

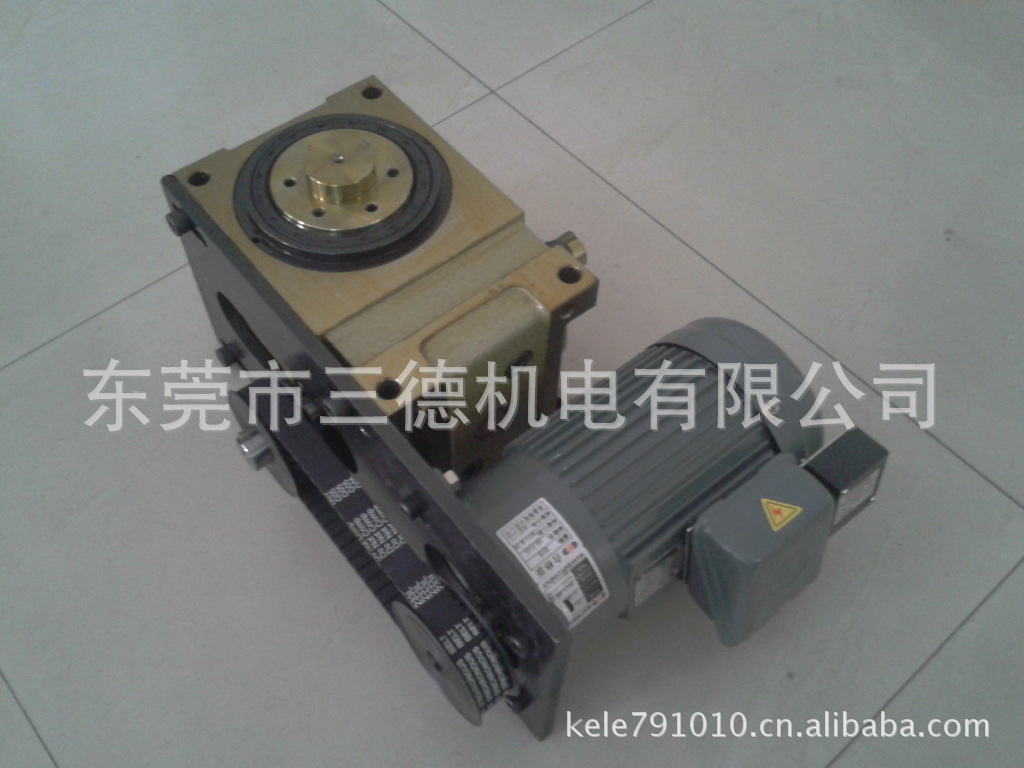

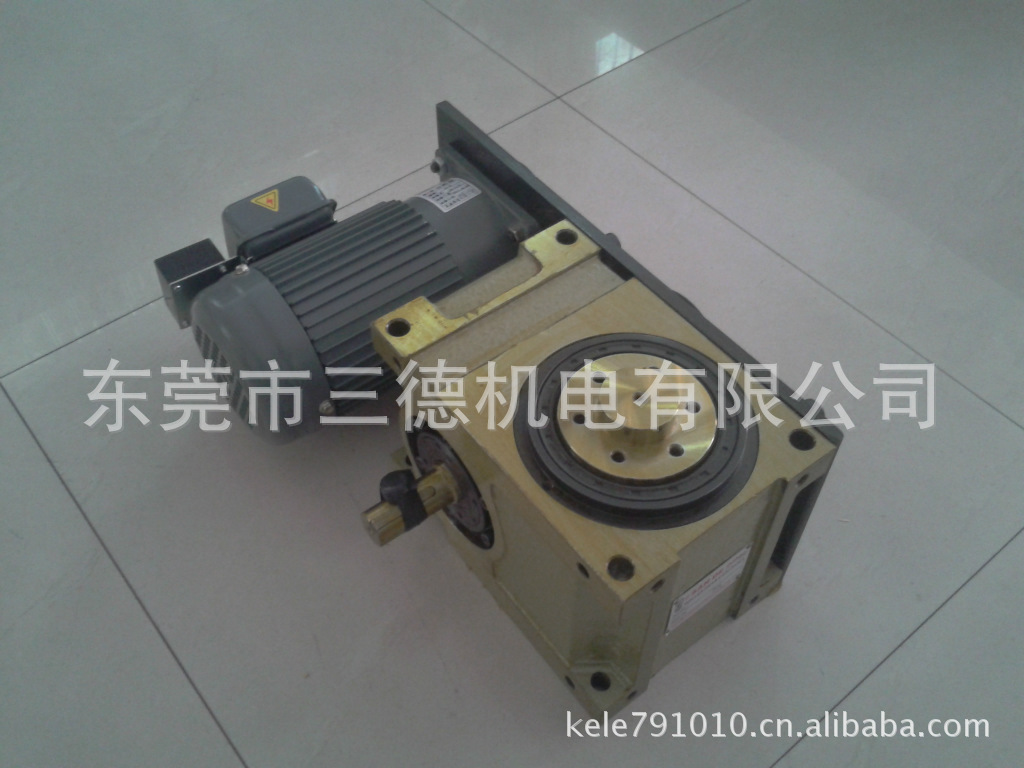

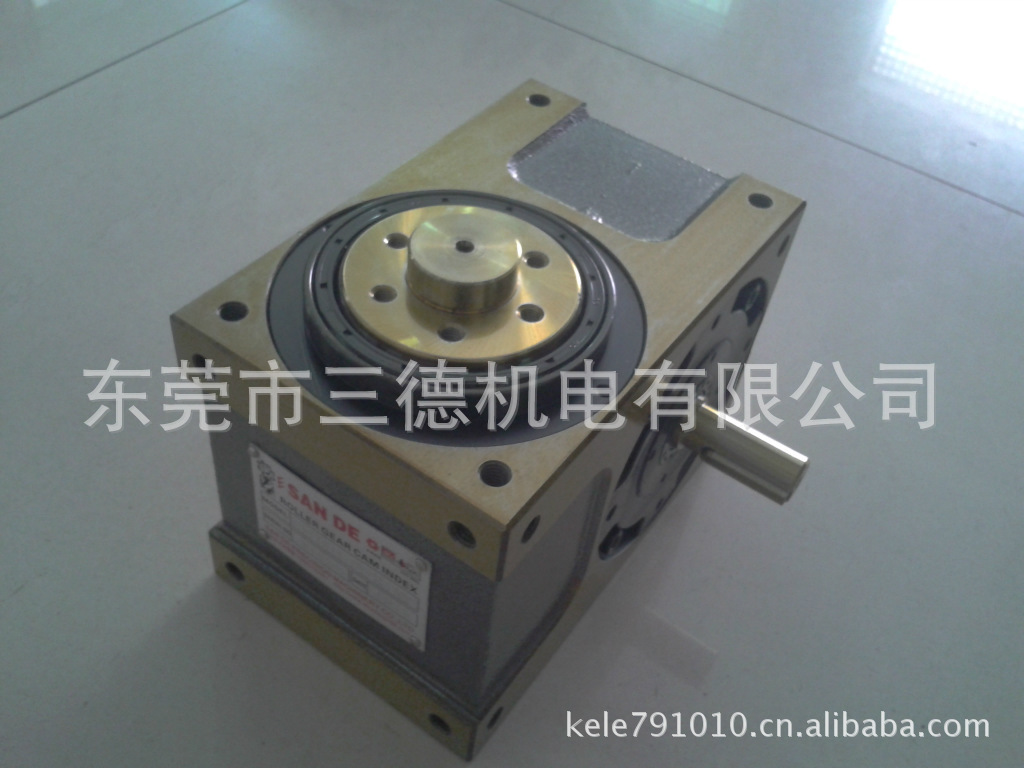

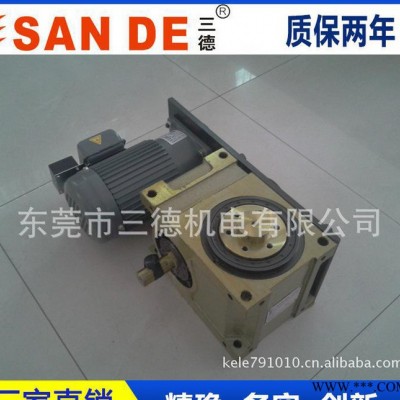

高速精密间歇分割器是实现间歇分度运转机构，具有分割精度高，高速性能好，运行平稳，传送扭矩大，结构紧凑，体积小，噪声低，寿命长等特点.
安装在入力轴中的转位凸轮与出力转塔连接，以径向嵌入在出力转塔圆周表面的凸轮滚子，与凸轮的锥度支撑肋在它们相应的斜面作线性接触。
当入力轴旋动时，凸轮滚子按照给定的位移曲线旋转出力转塔，而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里，即在静态范围内，滚子接通其轴，但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触，以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况，则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区，从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的**性能，能进行高速操作。
