产品名称:-
牌号:-
供应:1000个
| 产品名称 | - |
|---|---|
| 牌号 | - |
| 用途级别 | - |
| 产地/厂家 | - |
| 品牌 | 山东华荣防爆电器有限公司 |

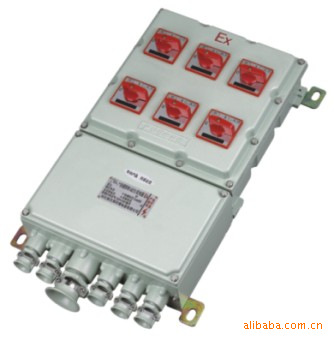

| 型号 | FBXM(D) |
| 加工定制:是 | 额定电流:10-400（A） |
| 壳体防护等级:IP65 | 外形尺寸:根据客户需要定制（mm） |
| 产品认证:防爆证 生产许可证 | 外壳材质:根据客户需要定制 |
型号含义
FBXM（D） □-□□□□/□ □ K/ □□□□□ TWF2
--------户外防强腐蚀
---------- 特殊要求
------------ 出线口数量/螺纹 (单口不注)
-------------出线口方向 D-上出线 X-下出线
--------------进线口数量/螺纹 (单口不注)
----------------进线口方向 D-上出线 X-下出线
-------------------总开关电流(不带不注)
---------------------带总开关(不带不注)
-----------------------L-漏电保护(不要求不注)
G-光控(不要求不注)
-------------------------支路电流
--------------------------支路
----------------------------M-照明 D-动力
------------------------------F-粉尘防爆
-------------------------------S-全塑外壳g-不锈钢外壳
设计序号
防爆防强腐蚀
适用范围
a)大气压力：80～110kPa；
b) 周围环境温度-20℃～+40℃；
a) 周围空气相对湿度不大于95%(25℃时)；
b) 在含有爆炸性气体的环境中(1区和2区),ⅡA、ⅡB、ⅡC类T1～T6组或可燃性粉尘环境中(20区、21区和22区)；
c) 与垂直面的安装倾斜度不大于5°；
d) 在无显著摇动和冲击振动的地方；
e) 在有强腐蚀气体的环境中；
f) 能防滴水及其它液体侵入的地方；
g) 污染等级：3级；
h) 安装类别：Ⅱ、Ⅲ类；
产品特点
1.外壳采用优质碳素钢机加工成型，结构轻巧，外形美观。
2.产品外表采用高压静电喷涂树脂塑粉，外观为绿色。
3.本产品抗强酸、强碱、盐腐蚀，防水、防尘，防腐等级为F2，防护等级为IP65。
4.所有外露紧固件均用不锈钢，密封件采用硅橡胶，耐油、耐酸、耐碱、耐高温。
5.本系列产品适用于交流50HZ，电压380V以下，直流至440V以下，电流10A以内的控制电路中，作为工作现场中照明控制，电能传送、动力控制等作用
7.可带漏电保护，光电控制等功能。
8.可按用户要求制作成不锈钢。
技术参数
产品型号 | 额定 电压 (V) | 主回 路额 定电 流(A) | 主回 路总开关数(台) | 支 路 数 | 支路 额定 电流 (A) | 防爆标志 | 防护 等级 | 防腐 等级 | 管螺纹 | 电缆外径 mm | ||
进 线 | 出 线 | 进 线 | 出 线 | |||||||||
FBXM(D)□4 | 380/220 | 10～400 | / | 4 | 1、 2、 4、 6、 10、 16、 20、 25、32、100 | ExedⅡBT3 ExedⅡBT4 ExedⅡBT5 ExedⅡBT6 或 ExedⅡCT3 ExedⅡCT4 ExedⅡCT5 ExedⅡCT6 或 DIPA20 TAT6 | IP65 | WF2 | G1～G3 | G1/2～ G11/2 | φ12～ φ56 | φ8～ φ30 |
FBXM(D)□6 | 6 | |||||||||||
FBXM(D)□8 | 8 | |||||||||||
FBXM(D)□10 | 10 | |||||||||||
FBXM(D)□12 | 12 | |||||||||||
FBXM(D)□4K | 1 | 4 | ||||||||||
FBXM(D)□K | 6 | |||||||||||
FBXM(D)□8K | 8 | |||||||||||
FBXM(D)□10K | 10 | |||||||||||
FBXM(D)□12K | 12 | |||||||||||
