| 叶片数 | 5 |
|---|---|
| 用途 | 排烟风机 |
| 安装方式 | 立式 |
| 材质 | 玻璃钢 |
| 风量 | 51821 |
| 性能 | 低噪音风机 |
| 品牌 | 新博 |
| 型号 | SWF |
| 加工定制 | 是 |
| 能耗等级 | 五级 |
{205}

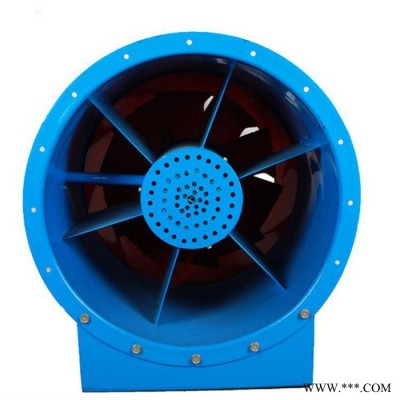

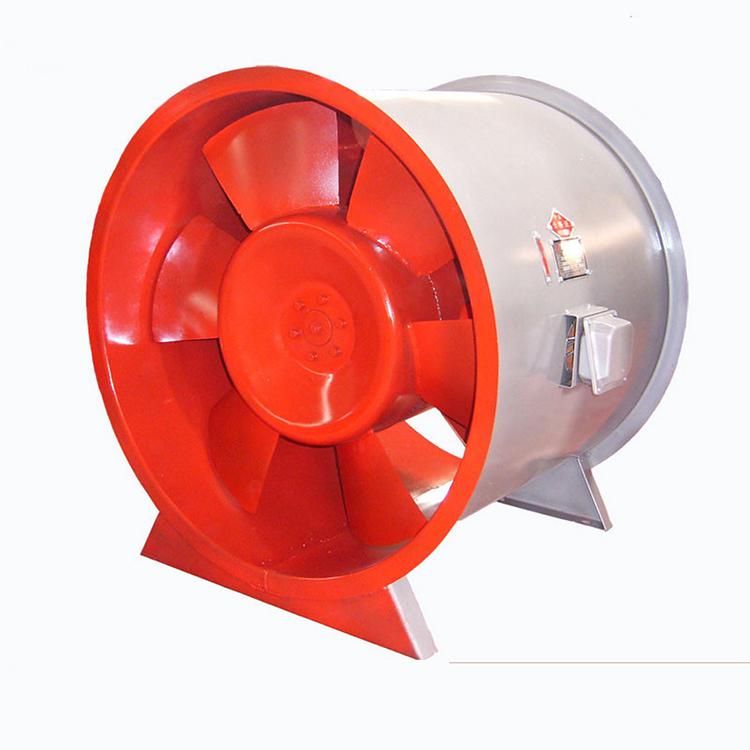

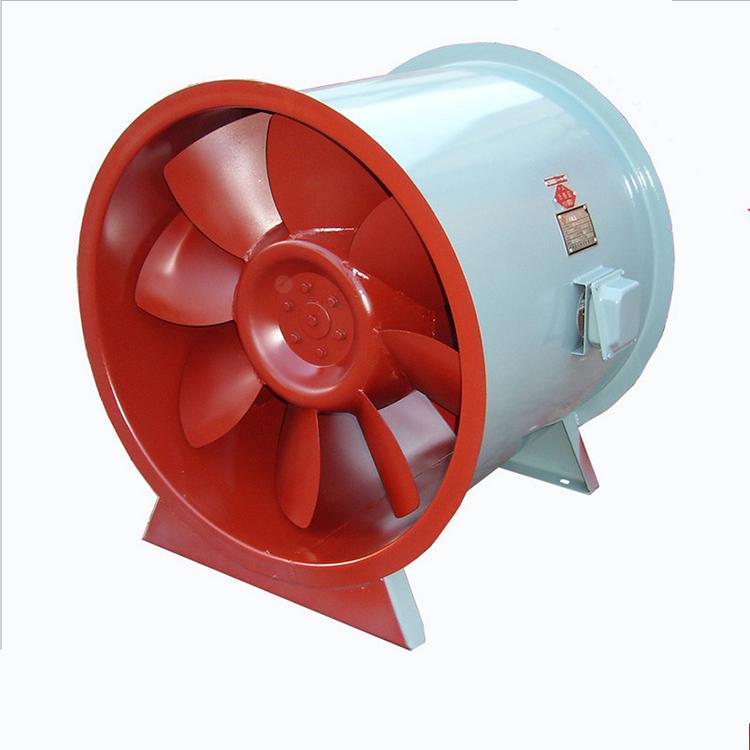

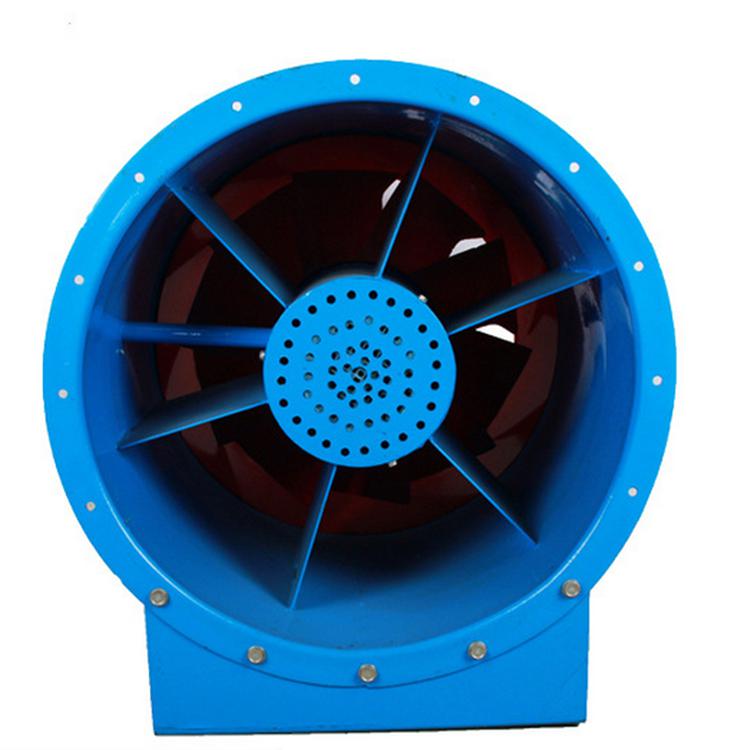

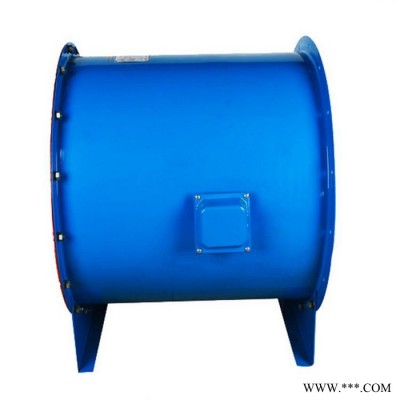

混流风机是介于离心风机和轴流风机之间的一种新型风机，它具有离心式风机的高压力，轴流风机的大流量，效率高，节能好，噪声低，安装方便等特点。本系列通风机设计颖，结构紧凑，体积小，重量轻，易安装，与老式的离心式风机相比可节电20%，转速小于2000r/min时，噪声低于75dB(A)，风机联接管道和安装在空调箱内时，噪声小于70dB(A)。可代替2000pa以下的中，低压离心风机，广泛用于工业，民用建筑通风除尘等。 一、 风机的结构特性 风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板焊接在轮毂上。经动平衡校验，超速试验，有良好的空气动力性能。机壳采用圆形，与消音功能的集风器联接成整体。出口装有导流片，具有良好的气流分布，压力稳定。二、风机的用途 HL3－2A【SWF（B）】系列混流通风机广泛用于隧道、地下车库、民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟，HL3－2A【SWF（B）】系列风机输送气体温度不得超过80℃，特殊环境可选用防暴型混流风机，防腐型混流风机。 三、风机性能的选择 风机的性能在性能表上查阅，表中列出的性能是效率范围内的性能，按流量分为五个特点，选用时按性能表为准，出厂的风机合格品性能在额定流量下全压值不超过±5%。性能选用表是标准状态下的性能，无聊技术文件或订货要求的性能均按标准状态为准，标准状态大气压=101325Pa，t=20相对温度Ψ=50%空气状态，当实际使用条件下与上述不符合时按有关公式进行换算，风机安装方式可分为立式或卧式，如立式安装在订货中注明，如流量，压力安装尺寸等性能参数有特殊要求，公司将为您另行设计生产。 四、风机安装 1.安装前应认真检查风叶及机壳有否因运输损坏或变形，否则应待修复后方可安装； 2.检查连接螺栓是否松动，风机起动前，首先要检查风机管道内有无妨碍转动的物品； 3.检查电机绝缘性能是否良好，接通电源后查看有无磨擦碰撞及异常振动； 4.风机振动产生的原因很多，可从下述方面进行检查： a.）叶轮与风筒相磨擦，并发出异常的声响及振动； b.）支架底脚螺栓未紧固，亦会出现较大的振动； c.）叶轮与轴套的连接螺栓松动； d.）支架与电机连接螺栓松动导致叶轮不平衡，轴承损坏而造成激烈振动。 5.在常温下运转发现电机温升过高，则可能由下列原因造成： a.）电机轴承损坏，配合间隙小，不符合要求； b.）轴与轴随安装歪斜，两个轴承不同轴度； c.）电源电压过低或三相电机断相运行。
