品牌:予风
材质:碳钢
适用范围:通风换气,通风,机械设备,化工,工业,工厂
起订:1台
供应:1000台
发货:7天内
| 材质 | 碳钢 |
|---|---|
| 适用范围 | 通风换气,通风,机械设备,化工,工业,工厂 |
| 转速 | 2900r/mim |
| 风机压力 | 高压风机 |
| 气流方向 | 单向 |
| 品牌 | 源丰 |
| 型号 | 9-26 |

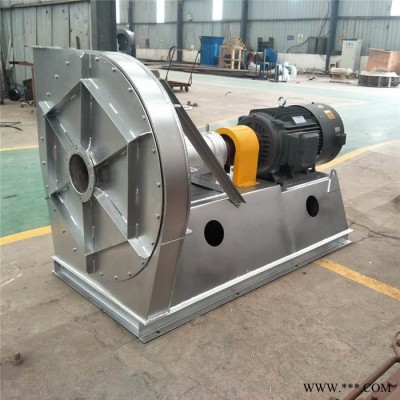

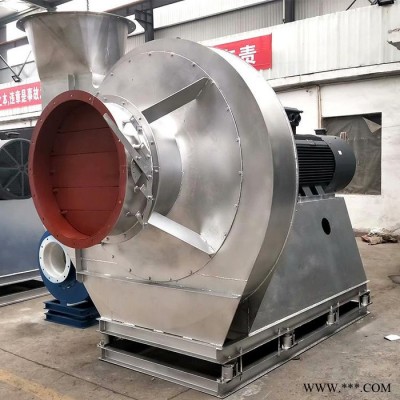

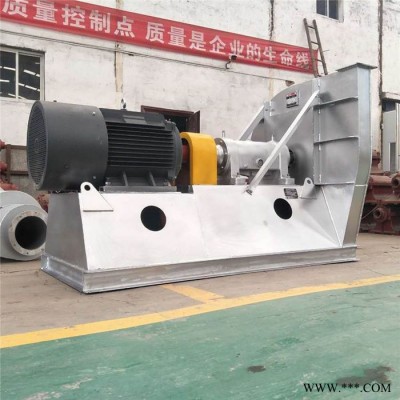

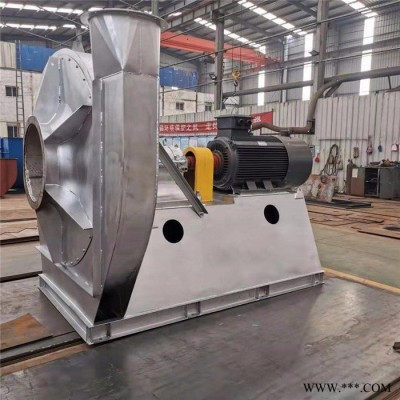

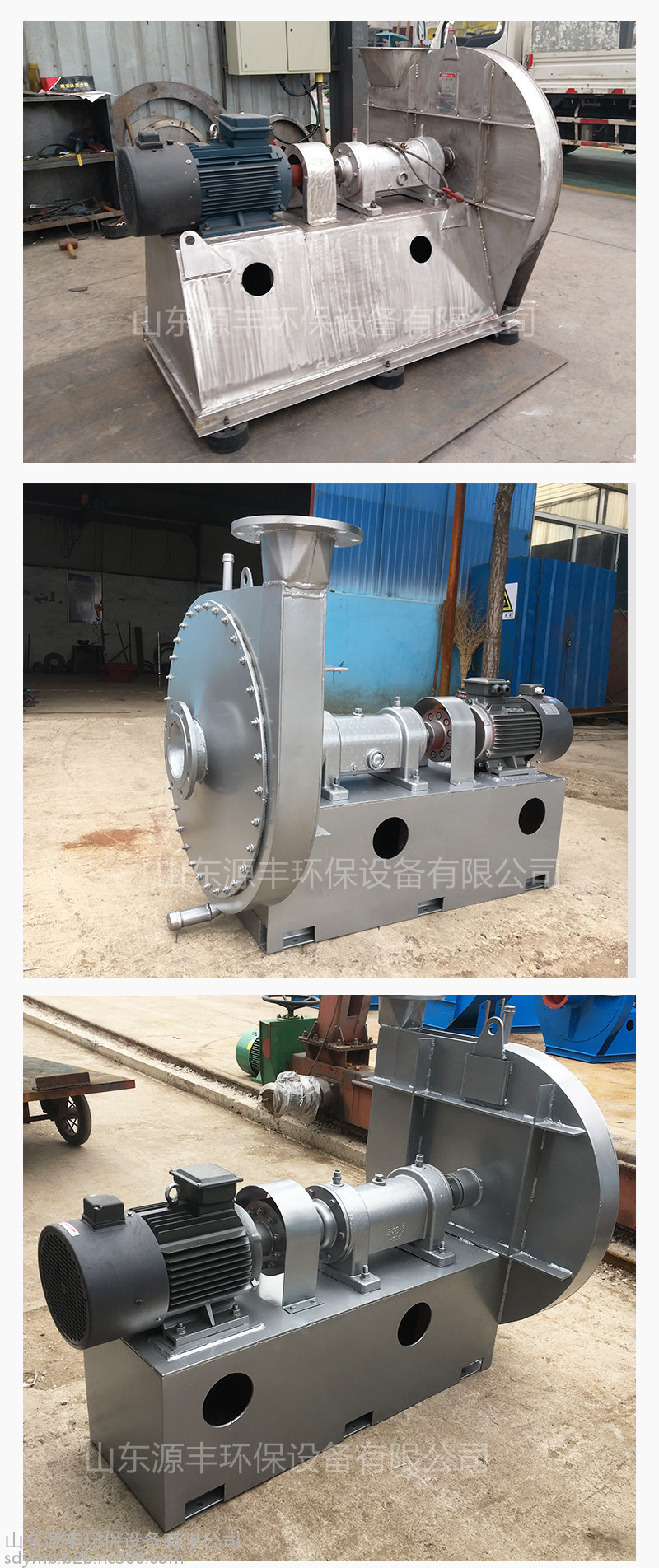

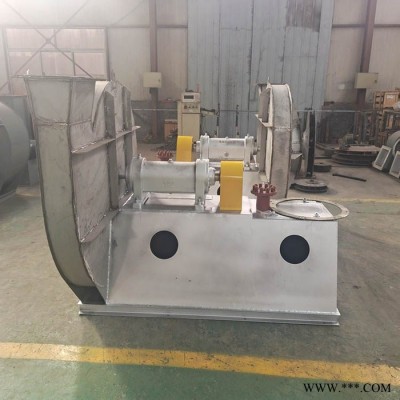

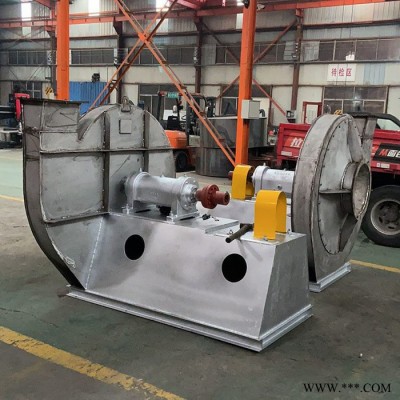

一、9-19高压离心风机广泛应用于冶金、建材、化工等行业，是*常用的高压离心风机，特点是风压高、风量小，功率从2.2kw至410kw，*高风压15000帕，*高风量6.3万立方/小时，常用于各种锻冶炉的鼓风和其他场所的强制送风9-19离心风机具有效率高、噪音低、性能曲线平坦,高效区宽广等优点。该风机一般用锻冶炉及高压强制通风,并可广泛用于输送物料、输送空气及无腐蚀性气体。
本风机为单吸入式，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
本风机通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。

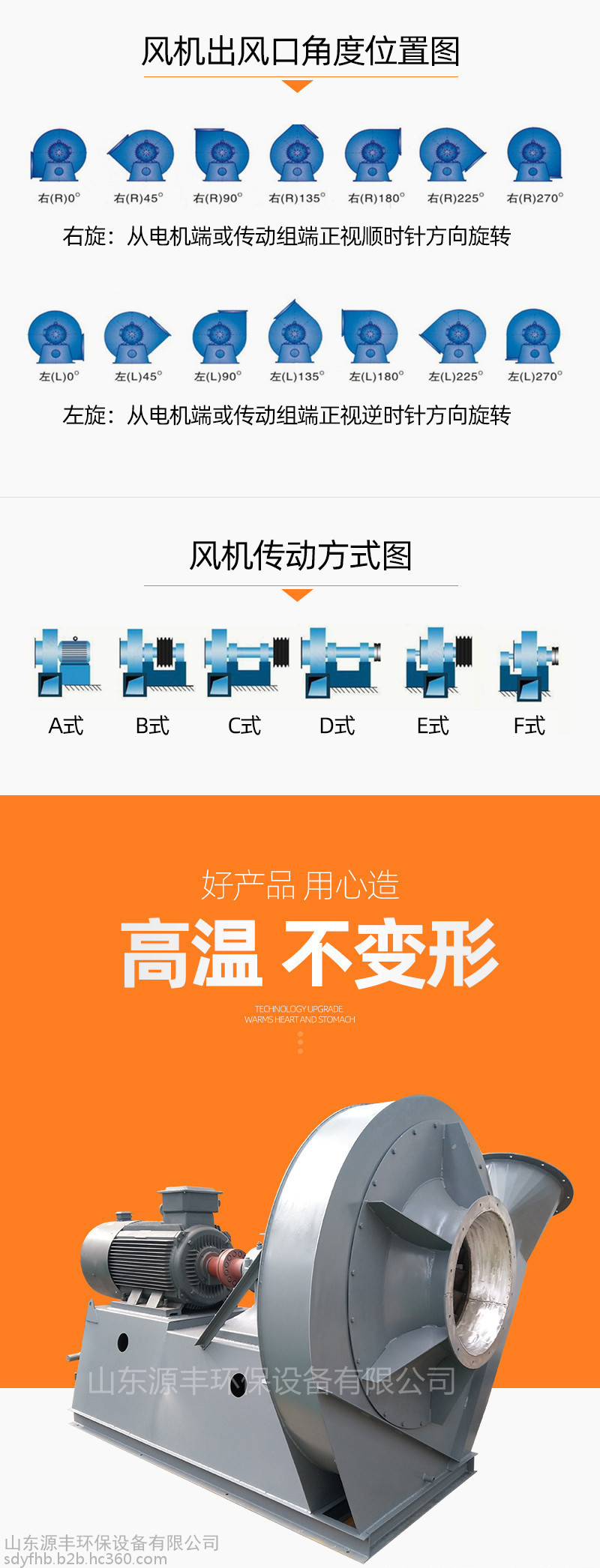

风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。
风机的传动方式分为A式(№4—6.3)、D式和C式(№7.1—16)三种。
二、9-19高压离心风机的规格型号与性能技术参数表
| 机号 | 转速 r/min | 序号 | 全压 Pa | 流量 m3/h | 所需功率 KW | 电动机 | |
| 型号 | 功率 KW | ||||||
| 9-19 4A | 2900 | 1 2 3 4 5 6 7 | 3584 3665 3647 3597 3507 3384 3253 | 824 970 1116 1264 1410 1558 1704 | 1.5 1.7 1.9 2.1 2.3 2.6 2.6 | Y90L-2 | 2.2 |
| Y100L-2 | 3 | ||||||
| 9-19 4.5A | 2900 | 1 2 3 4 5 6 7 | 4603 4684 4672 4580 4447 4292 4112 | 1174 1397 1616 1839 2062 2281 2504 | 2.5 2.9 3.2 3.6 3.9 4.4 4.8 | Y112M-2 | 4 |
| Y132S1-2 | 5.5 | ||||||
| 9-19 5A | 2900 | 1 2 3 4 5 6 7 | 5697 5768 5740 5639 5517 5323 5080 | 1610 1932 2254 2576 2844 3166 3488 | 4.1 4.8 5.4 5.8 6.4 7.1 7.9 | Y132S-2 | 7.5 |
| Y160M1-2 | 11 | ||||||
| 9-19 5.6A | 2900 | 1 2 3 4 5 6 7 | 7182 7273 7236 7109 6954 6709 6400 | 2262 2714 3167 3619 3996 4448 4901 | 7.0 8.1 9.1 10.2 11.2 12.5 13.9 | Y160M1-2 | 11 |
| Y160L-2 | 18.5 | ||||||
| 9-19 6.3A | 2900 | 1 2 3 4 5 6 7 | 9149 9265 9219 9055 8857 8543 8148 | 3220 3865 4509 5153 5690 6334 6978 | 12.5 14.5 16.4 18.4 20.2 22.5 25.1 | Y160L-2 | 18.5 |
| Y200L1-2 | 30 | ||||||
| 9-19 7.1D | 2900 | 1 2 3 4 5 6 7 | 11717 11868 11807 11596 11340 10935 10426 | 4610 5532 6454 7376 8144 9066 9988 | 23.3 27.0 30.5 34.1 37.5 41.8 46.5 | Y200L2-2 | 37 |
| Y250M-2 | 55 | ||||||
| 9-19 8D | 2900 | 1 2 3 4 5 6 7 | 15034 15229 15151 14877 14546 14021 13362 | 6594 7913 9232 10550 11649 12968 14287 | 42.3 49.0 55.4 62.0 68.2 75.9 84.4 | Y280S-2 | 75 |
| Y315S-2 | 110 | ||||||
| 9-19 8D | 1450 | 1 2 3 4 5 6 7 | 3620 3665 3647 3584 3507 3384 3231 | 3297 3957 4616 5275 5825 6484 7144 | 5.5 6.1 6.9 7.7 8.5 9.5 10.6 | Y132M-4 | 7.5 |
| Y160L-4 | 15 | ||||||
| 9-19 9D | 1450 | 1 2 3 4 5 6 7 | 4597 4655 4632 4551 4453 4297 4101 | 4695 5633 6572 7511 8294 9233 10171 | 9.5 11.0 12.5 14.0 15.4 17.1 19.0 | Y160L-4 | 15 |
| Y180L-2 | 22 | ||||||
| 9-19 10D | 1450 | 1 2 3 4 5 6 7 | 5840 5941 5891 5740 5495 5244 4958 | 6440 7942 9445 10947 12450 13952 15455 | 15.7 18.8 21.8 24.8 28.0 31.4 35.1 | Y200L-4 | 30 |
| Y225S-4 | 37 | ||||||
| 9-19 11.2D | 1450 | 1 2 3 4 5 6 7 | 7364 7491 7428 7236 6927 6609 6246 | 9047 11158 13269 15380 17491 19602 21713 | 27.7 33.2 38.4 43.7 49.3 55.4 61.8 | Y225M-4 | 45 |
| Y280S-4 | 75 | ||||||
| 9-19 11.2D | 960 | 1 2 3 4 5 6 7 | 3182 3237 3210 3128 2996 2860 2705 | 5990 7388 8785 10182 11580 12978 14375 | 8.0 9.6 11.2 12.7 14.3 16.1 17.9 | Y180L-6 | 15 |
| Y200L2-6 | 22 | ||||||
| 9-19 12.5D | 1450 | 1 2 3 4 5 6 7 | 9229 9390 9310 9068 8678 8278 7822 | 12577 15512 15447 21381 24316 27251 30186 | 47.9 57.4 66.6 75.6 85.4 95.9 107.0 | Y280S-4 | 75 |
| Y315S-4 | 110 | ||||||
| 9-19 12.5D | 960 | 1 2 3 4 5 6 7 | 3975 4043 4009 3907 3741 3571 3377 | 8327 10270 12213 14156 16099 18042 19985 | 13.9 16.7 19.3 21.9 24.8 27.8 31.1 | Y200L-6 | 22 |
| Y250M-6 | 37 | ||||||
| 9-19 14D | 1450 | 1 2 3 4 5 6 7 | 11668 11874 11771 11464 10967 10457 9878 | 17670 21793 25916 30040 34163 38286 42409 | 84.5 101.2 117.3 133.3 150.5 169.1 188.6 | Y315M-4 | 132 |
| Y355M-4 | 220 | ||||||
| 9-19 14D | 960 | 1 2 3 4 5 6 7 | 5004 5090 5047 4917 4709 4494 4249 | 11699 14428 17158 19888 22618 25348 28078 | 24.5 29.4 34.0 38.7 43.7 49.1 54.7 | Y250M-6 | 37 |
| Y315S1-6 | 75 | ||||||
| 9-19 16D | 1450 | 1 2 3 4 5 6 7 | 15425 15700 15563 15151 14488 13808 13035 | 26377 32531 38686 44841 50995 57150 63305 | 164.6 | Y355M3-4 | 315 |
| JS138-6 | 410 | ||||||
| 9-19 16D | 960 | 1 2 3 4 5 6 7 | 6570 6683 6627 6456 6180 5898 5575 | 17463 21538 25613 29687 33762 37837 41912 | 47.8 57.2 66.4 75.4 85.1 95.7 106.7 | Y315S-6 | 75 |
| Y315L1-6 | 110 | ||||||
三、9-19高压离心风机的安装与操作
安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密。叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。
安装时：注意检查机壳，壳内不应有掉入或遗留的工具或杂物。在一些结合面上为了防止生锈，减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结全面，进出风管道联接时就调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机水平位置。
安装要求：
（1）按图纸所示的位置与尺寸安装，为确保高效率，特别要保证进出风口与叶轮的轴向间隙和径向间隙尺寸。
（2）安装后试拨传动组，检查是否有过紧或与固定部分碰撞现象。
（3）全部安装完毕，总检查合格后，才能进行风机的试运转。
为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出风阀门稍开）的情况下进行，如情况良好，逐步开启阀门直到规定的工况为止。在运转过程中应严格控制电流，不得超过额定值。
风机的操作：
（1）风机启动前，应进行下准备工作： a、将进风阀门关闭，出风阀门稍开。 b、检查风机各部的间隙尺寸，转动部分与固定部分有无碰撞现象及摩擦现象。
（2）风机启动达到正常转速时，应在运转过程中经常检查轴承是否正常，当轴温度没有特殊要求时，轴承温升不得过环境温度40℃；轴承部分的均方根振动速度值不得大于6.3m/s。如发现风机有剧烈的振动、撞击、轴承温升迅速上升等现象时，则必须紧急停车。
四、9-19高压离心风机的维护
1、风机的维护工作注意事项：
a、只有风机设备完全正常的情况下方可运转。
b、如风机设备在检修后开动时，则需注意风机各部位是否正常。
C、定期清除风机内部积灰、污垢等杂质，并防止生锈。
d、为确保人身安全，风机的维护必须在停车时进行。
2、风机正常运转的注意事项：
a、在风机开车、停车或运转过程中，如发现不正常现象时应立即进行检查，若是小故障应及时查明原因，设法消除，发现大故障应立即停车检修。
b、除每次检修后应更换润滑剂外，正常情况下根据实际情况更换润滑剂。
五、9-19高压离心风机的常见故障与原因
1、风机剧烈振动
风机轴与电机轴不同心，皮带轮槽错位；
机壳或进风口与叶轮摩擦；
基础的刚度不够或不牢固；
叶轮铆钉松动或叶轮变形；
叶轮轴盘孔与轴配合松动；
机壳、轴承座与支架，轴承座与轴承盖等联接螺栓松动；
风机进、出口管道安装不良，产生共振；
叶片有积灰、污垢，叶片磨损、叶轮变形、轴弯曲等原因使转子不平衡。
2、轴承温升过高
轴承箱剧烈振动；
润滑剂质量不良，变质或含有灰尘、砂粒、污垢等杂质或填充量不足；
轴承箱盖、座联接螺栓之紧力过大或过小；
轴与滚动轴承安装歪斜、前后两轴不同心；
滚动轴承损坏或轴弯曲。
3、电机电流过大或温升过高
开车时进、出气管道闸门未关；
电机输入电压低或电源单相断电；
受轴承箱剧烈振动的影响；
主轴转速超过额定值。
六、9-19高压离心风机的选型
您可从性能参数中选择，也可以提供风量、风压、介质温度由我们选型，报价。必要时，可设计制造异型风机；也可根据使用工况设计制造防爆型、防腐型、耐高温型。
七、9-19高压离心风机的外形尺寸图与地基图 请来电索取。
八、常见问题
问：这个型号的风机有现货吗？
答：没有现货，我们的生产模式为按订单生产，没有库存，但常用型号有备件，*短交货期为2天。
问：我的外地的，距离很远，如何把货物发给我，运输时间大概多长？

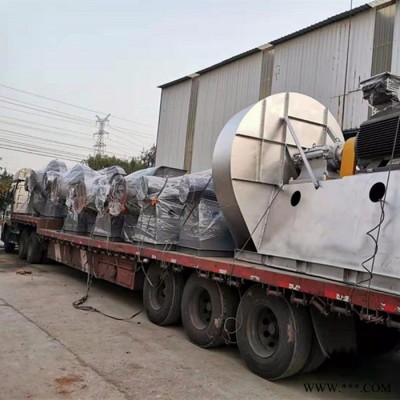

答：山东淄博是全国重要的物流中心之一，淄博至全国各地市的物流专线均有，风机配送安全快捷，山东周边省会城市1-2天，西北、云贵川、两广5-7天，东南沿海3-6天，出口产品可选择青岛港、 黄岛港，距离很近，一天就到。
问：产品的质保和售后服务是怎么做的？
答：山东源丰环保设备有限公司倡导“无需售后服务才是*好的服务”的经营理念，防患于未然胜过亡羊补牢，产品出厂前风机都经过严格的测试，确保出厂后零故障。
所有售出的产品均有一年质保期，一年内有质量问题，小型风机承但往返运费返厂维修或更换，大型风机上门服务，让您绝无后顾之忧！
