| 安装说明 | 三级 |
|---|---|
| 外形尺寸 | 60*50*50mm |
| 材质 | 塑料 |
| 产地 | 济南 |
| 产品认证 | iso9001 |
| 工作环境 | 煤矿 |
| 类型 | 控制箱仪表盒 |
| 适用范围 | 矿井下用 |
| 品牌 | 泽荣 |
| 型号 | jhh |
| 加工定制 | 是 |

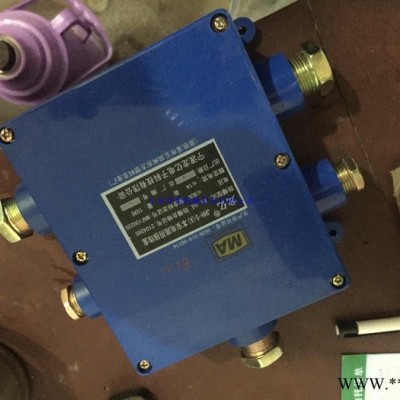

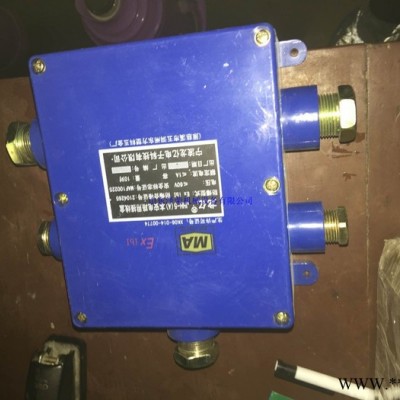

规格：?JHH-8A(10对)
名称：?矿用本安电路用分线盒
技术参数：?工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω
适用范围：?适用煤矿井下瓦斯和煤尘的环境，作为电气设备之间，连接本质安全型电路的电缆接线、分线
之用
接线用途：?该产品只能适用于本安电路连接
订货须知：?订货时需说明订货数量、规格及配接电缆型号
安全标志证号：?暂无
防爆合格证号：?暂无
适用电缆外径(φ)： A26-16?B44-12?C210-18
规格：?JHH-8A(10对)
名称：?矿用本安电路用分线盒
技术参数：?工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω
适用范围：?适用煤矿井下瓦斯和煤尘环境，作为电气设备之间，连接本质安全型电路的电缆接线、分线
之用
接线用途：?该产品只能适用于本安电路连接
订货须知：?订货时需说明订货数量、规格及配接电缆型号

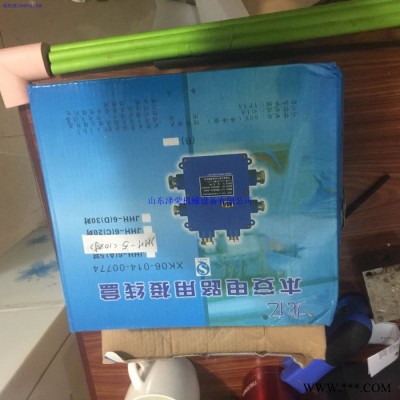

JHH-8(A)，JHH-8(B)，JHH-8(C)，八通10对，本安电路用分线盒
本安电路用接线盒
规格：?JHH-1/60-20S (C六通)A1?C3?D2
名称：?矿用本安电路用分线盒
技术参数：?工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω
适用范围：?适用煤矿井下瓦斯和煤尘环境，作为电气设备之间，连接本质安全型电路的电缆接线、分线
之用
接线用途：?该产品只能适用于本安电路连接
订货须知：?订货时需说明订货数量、规格及配接电缆型号
山西：太原、大同、运城、临汾、阳泉、晋城、忻州、吕梁、晋中市、长治市、孝义市、介休市...
陕西：榆林市、延安市、西安市、铜川市、渭南市、宝鸡市、咸阳市、安康市、汉中市、商洛市...
河南：开封、洛阳、平顶山、焦作、新乡、安阳...
河北：保定、廊坊、秦皇岛、唐山、邯郸、承德、张家口、石家庄、衡水、邢台、沧州...
新疆：乌鲁木齐、石河子市、克拉玛依市、哈密市、喀什、图木舒克市、昌吉市、阜康市、库尔勒市、阿图什市
、乌苏市...
内蒙古：包头市 、巴彦淖尔、赤峰、乌兰浩特、乌兰察布、乌海、呼伦贝尔、通辽、鄂尔多斯...
本公司还供应上述产品的同类产品：接线盒,本安接线盒,矿用接线盒

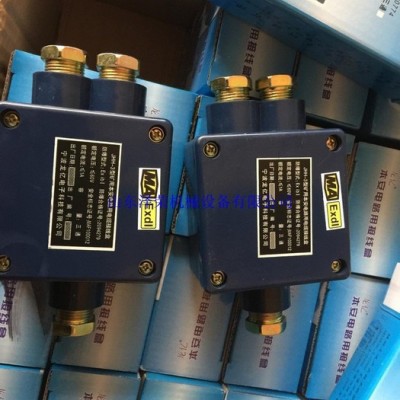

JHH-□/□本安电路用接线盒包括：JHH-2/2、JHH-3/2、JHH-5/6、JHH-6/10、JHH-8/20、JHH-8/30、JHH-10/50、JHH-8/100本安电路用接线盒 (以下简称接线盒)。其中JHH-2/2、JHH-3/2、JHH-5/6、JHH-6/10、JHH-8/20、JHH-8/30接线盒外壳采用ABS防静电工程塑料注塑而成，其表面绝缘电阻须不大于1×109Ω。JHH-10/50、JHH-8/100接线盒外壳为A3钢板焊接而成并设有M6的内外接地螺钉。该系列接线盒是用于气体中的电器设备。用于煤矿井下有气体环境中的本安电路用电缆连接和分线之用。具体尺寸规格及重量见表1。
表1
| 型号 | 引入通路数/接线端子数 | 允许电缆外径 | 外形尺寸(mm) | 重量(kg) |
| JHH-2/2 | 通路数2通 （接线端子数2对） | 2-Φ8（11） | 172×95×49 | 0.6 |
| JHH-3/2 | 通路数3通 （接线端子数2对） | 3-Φ8（11） | 172×140×49 | 0.8 |
| JHH-5/6 | 通路数5通 （接线端子数6对） | 3-Φ8(11) 2-Φ13或Φ15 | 218×199×59 | 1.1 |
| JHH-6/10 | 通路数6通对 （接线端子数10） | 3-Φ8(11) 1-Φ13（15），2-18（20） | 257×205×73 | 1.6 |
| JHH-8/20 | 通路数8通对 （接线端子数20） | 4-Φ8(11)，1-Φ13（15） 1-Φ18（20）2-Φ26（28） | 362×250×77 | 2.1 |
| JHH-8/30 | 通路数8通 （接线端子数30对） | 4-Φ8(11)，1-Φ13（15） 1-Φ18（20）2-Φ26（28） | 362×250×77 | 2.5 |
| JHH-10/50 | 通路数10通 （接线端子数50对端子） | 4-Φ8(11)，2-Φ26（28） 2-Φ28（32）2-Φ32（36） | 534×359×110 | 8.3 |
| JHH-8/100 | 通路数8通 （接线端子数100对） | 2-Φ8(11)，1-Φ13（15） 1-Φ18（20）1-Φ28（30） 1-Φ20(24),2-Φ42(44) | 652×440×153 | 13. |
