| 额定电压 | 220 |
|---|---|
| 功率 | 0.4 |
| 适用电机 | 伺服电机 |
| 品牌 | 伺尔沃 |
| 型号 | SF60A330C1000 |
| 加工定制 | 否 |
| 技术参数 | |||

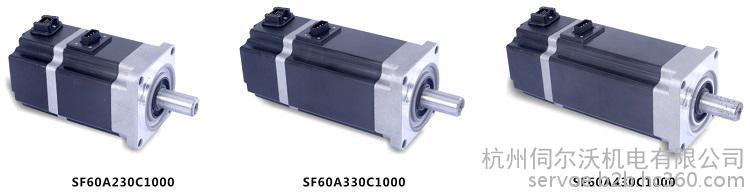

| 电机型号 | SF60A230C1000 | SF60A330C1000 | SF60A430C1000 |
| 额定功率(KW) | 0.2 | 0.4 | 0.6 |
| 额定转矩(Nm) | 0.64 | 1.27 | 1.91 |
| 最大转矩(Nm) | 1.91 | 3.81 | 5.4 |
| 额定转速(rpm) | 3000 | 3000 | 3000 |
| 额定电流(A) | 1.1 | 2.3 | 3.8 |
| 适配驱动电压(V) | 220 | 220 | 220 |
| 转子惯量(kg.m2) | 0.264×10-4 | 0.407×10-4 | 0.526×10-4 |
| 转矩系数(N.m/A) | 0.58 | 0.55 | 0.5 |
| 电压常数(V/1000r/min) | 32 | 27 | 38 |
| 电气时间常数(ms) | 5.3 | 7.2 | 6.6 |
| 线电阻(Ω) | 8.87 | 2.94 | 3.03 |
| 线电感(mH) | 46.6 | 21.28 | 20.13 |
| 线反电势常数(V/krpm) | 32 | 29.8 | 36 |
| 极对数 | 4 | ||
| 编码器线数(PPR) | 2500 | ||
| 电机绝缘等级 | F(200℃) | ||
| 防护等级 | Ip54 | ||
| 使用环境 | 环境温度：-20℃~50℃，环境湿度：小于90%(无结露) | ||
| 电机长度(MM) | 112 | 141 | 156 |
| 电机重量(kg) | 1.15 | 1.72 | 2.03 |
| 电机带制动重量(kg) | 1.55 | 2.12 | 2.43 |
| 电阻绕组插座 | 绕组隐线 | PE | U | V | W |
| 插座编号 | 1 | 2 | 3 | 4 |
| 编码器线侧插座(省线式) | 信号公针定义 | A+ | A- | B+ | B- | Z+ | Z- | 5V | 0V | 屏蔽 |
| 公针排列编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 编码器线侧插座(十五线式) | 信号公针定义 | 屏蔽 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- |
| 公针排列编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |

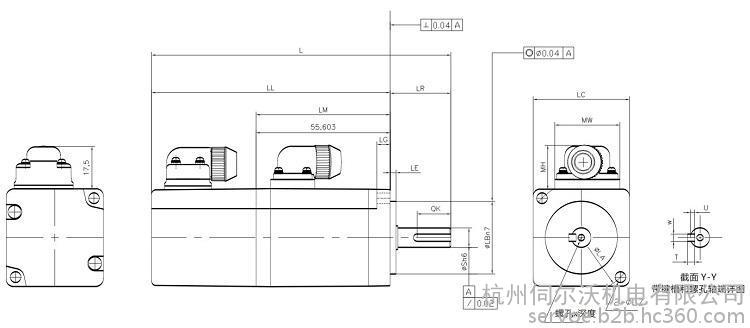

| 安装参数 | ||||||||||||||||||
| 型号 | L | LL | LM | 法兰面尺寸 | S | 螺孔x深度 | 键槽尺寸 | MW | MH | |||||||||
| LR | LE | LG | LC | LA | LB | LZ | QK | U | W | T | ||||||||
| SF60A230C1000 | 142 | 112 | 73.6 | 30 | 3 | 8 | 60 | 70 | 50 | 5.5 | 14 | M5*10L | 17.5 | 3 | 5 | 5 | 27.6 | 16.5 |
| SF60A330C1000 | 170 | 140 | 101.6 | 30 | 3 | 8 | 60 | 70 | 50 | 5.5 | 14 | M5*10L | 17.5 | 3 | 5 | 5 | 27.6 | 16.5 |
| SF60A430C1000 | 186 | 156 | 117.6 | 30 | 3 | 8 | 60 | 70 | 50 | 5.5 | 14 | M5*10L | 17.5 | 3 | 5 | 5 | 27.6 | 16.5 |

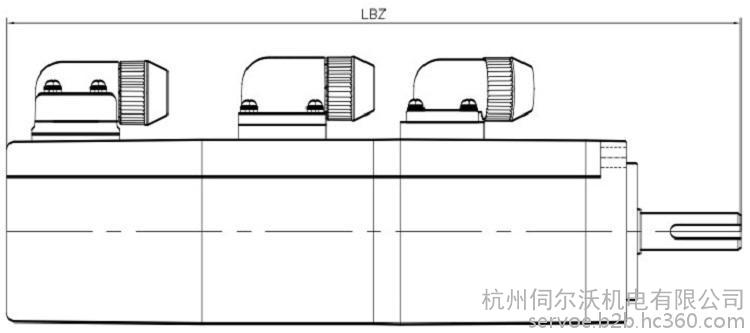

| 型号 | LBZ | 大致质量(kg) |
| SF60A230C1000 | 182.8 | 1.55 |
| SF60A330C1000 | 182.8 | 2.12 |
| SF60A430C1000 | 182.8 | 2.43 |
以上为标准安装尺寸，可根据客户要求改动。
严禁敲击电机轴，否则会损害轴另一端的编码器。
