品牌:伺尔沃
额定电压:220
功率:1
起订:1个
发货:10天内
发送询价
| 额定电压 | 220 |
|---|---|
| 功率 | 1 |
| 适用电机 | 伺服电机 |
| 品牌 | 伺尔沃 |
| 型号 | SF80A630C1000 |
| 加工定制 | 否 |
| 技术参数 | ||

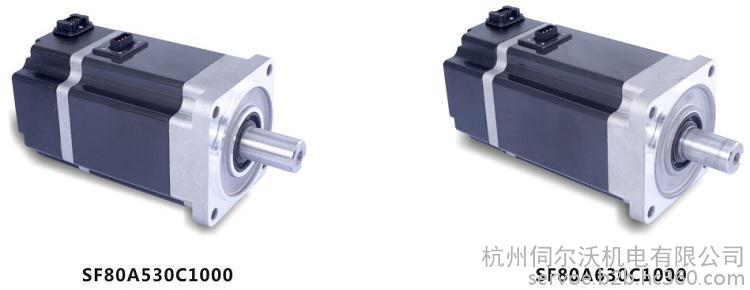

| 电机型号 | SF80A530C1000 | SF80A630C1000 |
| 额定功率(KW) | 0.75 | 1 |
| 额定转矩(Nm) | 2.39 | 3.18 |
| 最大转矩(Nm) | 6 | 8.2 |
| 额定转速(rpm) | 3000 | 3000 |
| 额定电流(A) | 4.2 | 4.5 |
| 适配驱动电压(V) | 220 | 220 |
| 转子惯量(kg.m2) | 0.924×10-4 | 1.207×10-4 |
| 转矩系数(N.m/A) | 0.6 | 0.71 |
| 电压常数(V/1000r/min) | 32 | 46 |
| 电气时间常数(ms) | 12.3 | 11.2 |
| 线电阻(Ω) | 1.47 | 1.26 |
| 线电感(mH) | 18.1 | 14.14 |
| 线反电势常数(V/krpm) | 40.8 | 43.3 |
| 极对数 | 4 | |
| 编码器线数(PPR) | 2500 | |
| 电机绝缘等级 | F(200℃) | |
| 防护等级 | Ip54 | |
| 使用环境 | 环境温度：-20℃~50℃，环境湿度：小于90%(无结露) | |
| 电机长度(MM) | 145 | 163 |
| 电机重量(kg) | 2.92 | 3.49 |
| 电机带制动重量(kg) | 3.62 | 4.17 |
| 电阻绕组插座 | 绕组隐线 | PE | U | V | W |
| 插座编号 | 1 | 2 | 3 | 4 |
| 编码器线侧插座(省线式) | 信号公针定义 | A+ | A- | B+ | B- | Z+ | Z- | 5V | 0V | 屏蔽 |
| 公针排列编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 编码器线侧插座(十五线式) | 信号公针定义 | 屏蔽 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- |
| 公针排列编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |

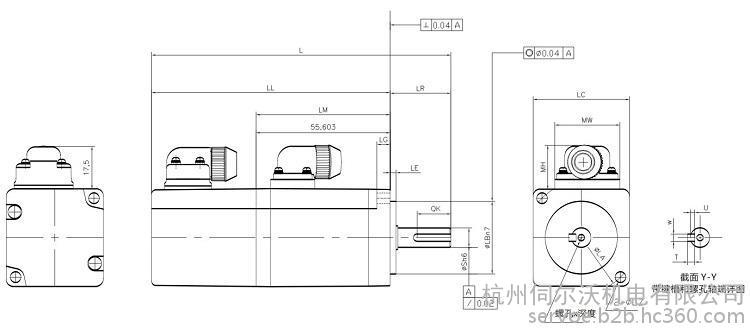

| 安装参数 | ||||||||||||||||||
| 型号 | L | LL | LM | 法兰面尺寸 | S | 螺孔x深度 | 键槽尺寸 | MW | MH | |||||||||
| LR | LE | LG | LC | LA | LB | LZ | QK | U | W | T | ||||||||
| SF80A530C1000 | 180 | 144.5 | 103 | 35 | 3 | 10 | 80 | 90 | 70 | 6.5 | 19 | M6*M12L | 22 | 3.5 | 6 | 6 | 27.6 | 16.5 |
| SF80A630C1000 | 198 | 163.5 | 121 | 35 | 3 | 10 | 80 | 90 | 70 | 6.5 | 19 | M6*M12L | 22 | 3.5 | 6 | 6 | 27.6 | 16.5 |
| 型号 | LBZ | 大致质量(kg) |
| SF80A530C1000 | 222.9 | 3.62 |
| SF80A630C1000 | 222.9 | 4.17 |
以上为标准安装尺寸，可根据客户要求改动。
严禁敲击电机轴，否则会损害轴另一端的编码器。
