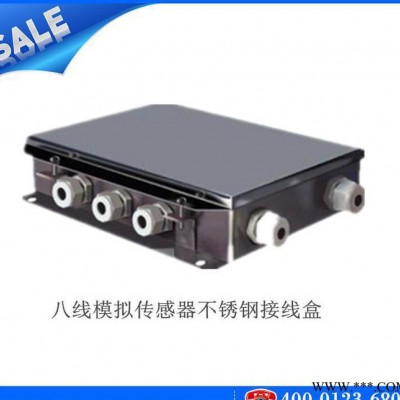

4线6线8线不锈钢接线盒 上海耀华接线盒 传感器接线盒

2021-09-28 17:1410480已售
价格:¥77.00/台
品牌:承德科维电子
材质:合金
适用范围:模拟称重传感器
起订:1台
供应:50台
立即购买
材质 合金
适用范围 模拟称重传感器
规格 8线,6线,4线
4线 上述价格执行
产品用途 模拟传感器并联组秤
计量方式 其它
类型 电子仪表盒
外形尺寸 194*168*44(mm)
品牌 承德科维电子
型号 JXH
加工定制

undefined

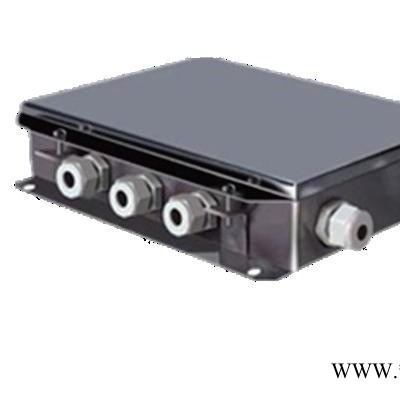

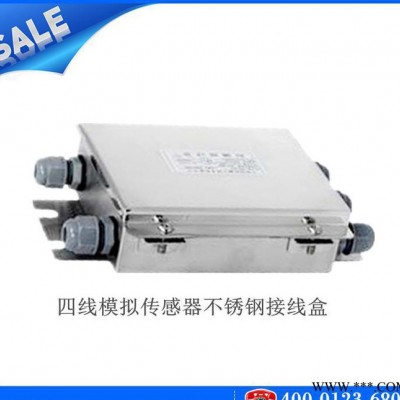

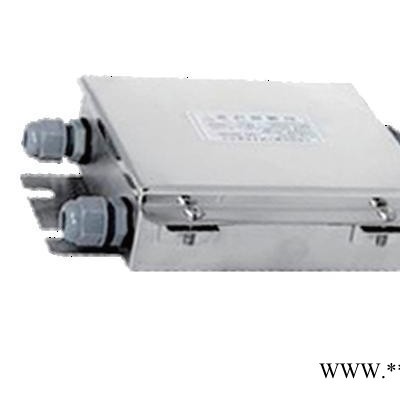

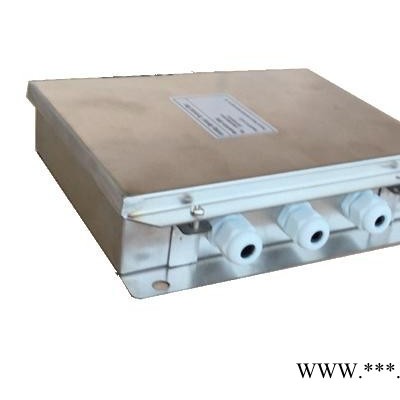

不锈钢传感器接线盒

温馨提示:本产品报价只对长协中间商配套,标价为4线接线盒的价格,标价不含税不含运费。

          具体订货请先行咨询热线400-0123-680,13803146630具体议价。

一、功能说明

接线盒将多个传感器的输入输出线汇集后与仪表连接。使仪表同时接多个传感器,以满足大面积秤台的需要。四线、六线、八线接线盒分别用来接四个、六个、八个电阻应变片式传感器的。

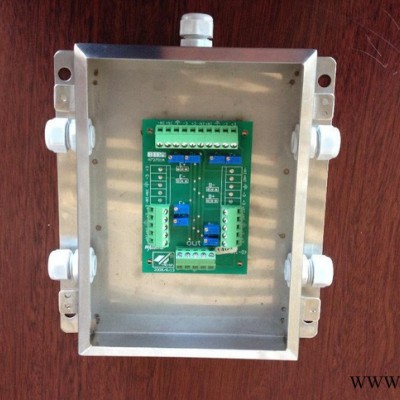

接线盒中的电位器可用来调整所接传感器的激励电压,进而达到调整相应传感器输出信号的一致,俗称秤台的四角平衡。

二、接线方法

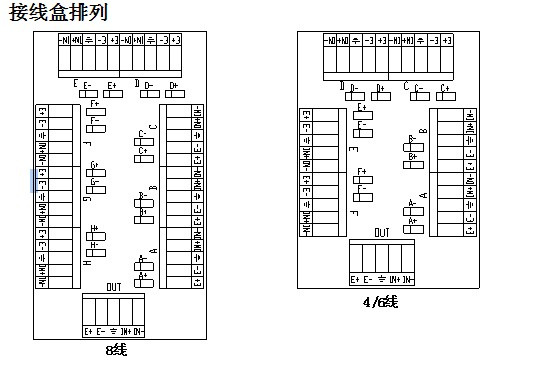

1、OUT接线端子位输出端子,接往仪表。“A、B、C、D、E、F、G、H”接线端子为输入端子,接传感器。(根据接线盒可接传感器数目的不同,接线盒的输入端子也有所不同)以六线接线盒为例,六个传感器分别接到“A、B、C、D、E、F”接线端子。

2、各个接线端子的下方均标有每一个接线头的连接标识。从左到右分别是:

  E+  传感器的供桥电源正端(传感器输入正端)

三、调整方法

1、在不上电的情况下调整接线盒,使其所有电位器的阻值为10Ω(逆时针调节电位器上的旋钮阻值变小;顺时针则变大)将数字式万用表调到欧姆档,把两表棒分别搭在OUT接线端子的E+和X接线端子的E+上,即可测得X+电位器的电阻值(X为A、B、C、D、E、F、G、H,下同)。把两表棒分别搭在OUT接线端子的E-和X接线端子的E-上,即可测得X-电位器的电阻值。

2、打开仪表电源,放大十倍进行标定(如实际重量为20kg则标为200kg)。如仪表有内码功能可按实际重量标定,再调到内码显示即可。

3、将1/3满量程砝码置于各个传感器所在的位置上,记下仪表显示值。调节接线盒中电位器的阻值,使个点的显示值之差小于0.2e即可。调整方法如下:如某个传感器的值偏大,则将该传感器对应接线端子的两个电位器上的压降调大(顺时针调节电位器上的旋钮)。如某个传感器的值偏小,则将该传感器对应接线端子的两个电位器上的压降调小(逆时针调节电位器上的旋钮)注意调节时要保证这两个电位器的压降一致。测量方法如下:将数字式万用表调到毫伏档,把两表棒分别搭在OUT接线端子的E+和X接线端子的E+上,即可测得X+电位器的电压值(X为A、B、C、D、E、F、G、H,下同)。把两表棒分别搭在OUT接线端
