| 类型 | 普通冲床 |
|---|---|
| 动力类型 | 气动 |
| 公称压力 | 100（kn） |
| 喉口深度 | 125（mm） |
| 滑块行程 | 100（mm） |
| 控制形式 | 人工 |
| 模柄孔尺寸 | 20（φmm*mm） |
| 布局形式 | 立式 |
| 适用范围 | 通用 |
| 适用行业 | 通用 |
| 行程次数 | 40 |
| 作用对象材质 | 多用途 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 免费保修一年，终身维护 |
| 加工定制 | 是 |
| 品牌 | 上金 |
| 型号 | JBS-10YZ |
温馨提示：由于设备较重，请亲拍之前向卖家咨询邮资费用，18958779288桑婷
一、产品特点：
1、以压缩空气为动力源，效率高且容易操作，可减少劳动力，可适用于人工操作、自动化流水线一体化作业；
2、结构简单、操作方便、价格便宜、性能优越，没有油压系统和电动待机时所产生的噪音，可节省电力消耗降低生产成本，具有很高的性价比；
3、出力容易调整，只需调整气压压力就可调达所需压力，成品率高。配有抗转动的导向棒、导向板，精度高，能适应高速精密冲载；
4、可根据不同的产品或模具，调整高度、速度、行程、压力大小和冲压时间；
5、可选用双手控制按钮或脚踏开关，可增加保护装置、加热模具、温度控制及压力传感器，操纵装置和预控装置符合安全标准，确保操作人员的人身安全。
6、采用微电脑控制系统，可选择手动、半自动、全自动操作，另可增加控制装置。
二、设计特点
1、四柱型操作方便;
2、只需要单相AC220V电源及气源
3、利用气压转油压增压原理，可以达到油压机一样的高压出力
4、能耗小，无噪音，操作方便，安全性高；
5、本机适用于冲孔，铆合，打印，切断，压入等。
三、适用范围
适合电子、电器、仪器、仪表、照相机、钟表、首饰、小五金及服装、鞋帽业；
四、可加工材料
可对薄板、条料、卷材进行剪切、冲孔、落料、成型、弯曲、铆合等工序；适合有色金属，塑料件的加工。
五、技术参数
型号Model | JBS-10YZ | 备注Note |
公称力（kN) | 100 |
|
气缸缸径(mm) | 100 |
|
气缸行程(mm) | 100 |
|
增压行程(mm) | 20 |
|
气压(Mpa) | 0.4～0.8 |
|
电压(V) | 220 |
|
电流(mA） | 50 |
|
最大耗气量/次（L) | 6.4 |
|
保压时间(s) | 0.1～99.9 |
|
使用温度(.C) | -20～55 |
|
柱间距离 | 380 |
|
最大封闭高度(mm) | 315 |
|
工作台尺寸(mm) | 300×380 |
|
工作台厚度(mm) | 40 |
|
模柄孔尺寸(mm) | Φ20 |
|
外形尺寸(mm) | 500×380×1200 |
|
机床重量(kg) | 220 |
|
使用压力（产生增压压力） | 理论推出力 |
|
0.4Mpa(8Mpa) | 62.80kN(6408kgf) |
|
0.5Mpa(10Mpa) | 78.50kN(8010kgf) |
|
0.6Mpa(12Mpa) | 94.20kN(9612kgf) |
|
0.8Mpa(14Mpa) | 109.90kN(11214kgf) |
|
六、微电脑控制系统使用说明
1.接通电源，控制器出厂时已经调节时间，段数1时间为下压延时时间其他段数时间和为回复时间
2.如需设置控制时间按“编辑”键2.5秒以上，听到“嘀”的声音后，段数1在闪烁，利用“△(+)”或“▽(-)”键调节下压延时时间，继续按动“编辑”键，分别（设置2,3,4）段数，如其他段数未编辑完，段数仍在闪烁，此时按动操纵开关机器不工作，直至返回段1，此时按动操纵开关机器可以工作。按动“功能选择”键，手动、半自动、全自动或调试的指示灯会依次亮起即代表机器的工作状态。选择手动时可以回复时间设为0，按动操纵开关工作一次，选择半自动或全自动时必须要有回复时间，否则气缸下压不会回复，选择半自动工作时，按操纵开关机器全自动工作，松开开关机器停止工作，全自动工作时按动操纵开关机器全自动工作，按“急停”键机器停止工作，调试时不受影响，按动操纵开关机器下压，松开按动操纵开关冲头回位。
3.在全自动工作时按下“急停”键机器停止工作。长按“计数清零”键2.5秒以上，计数器将清零。工作结束时长按电源键2.5秒以上关闭电源，断开电源。
七、机器外观

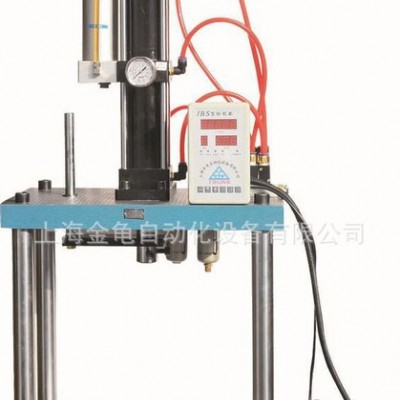

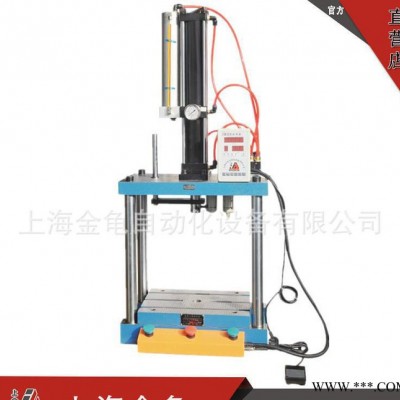

如图所示:此款机型，冲压力可在左侧调压阀调节，带冲压计数功能，轻松计算工件数量，并有自动冲压、半自动冲压和手动冲压三种控制方式：
八、保养与维护
操作及维护重点：
1、机器定位后，接上气源时，请先将使用之配管清洁，除去其中之水份及砂尘。
2、出力之调整可由三点组合这减压阀调节之增压高压出力可由空气减压阀调整。
3、空气过滤器所使用之润滑油请使用ISOVG-68#抗磨液压油，在使用时请观察油雾器滴油数将滴油量调整到合适油数位置，另请注意其排水功能是否良好，如失效请与我司售后部联系更换事宜。
4、在选型时，实际出力约为理论出力的80%，并需考虑厂内空气压源所能提供的压力值综合计算其大小。
5、空油压床所使用的液压油ISOVG-68#，若液压油有乳化现象或缸动作次数达到50万次以上及缸使用时间达到半年以上的请更换搞磨液压油
6、下班停机时，应将机床手拉阀拉开将压力释放。
