品牌:ABB、Schneider 、SIEMENS、SHSC
外壳防护等级:IP01
控制水泵台数:1~10 台
起订:1台
供应:99台
发货:3天内
| 外壳防护等级 | IP01 |
|---|---|
| 控制水泵台数 | 1~10 台 |
| 控制方式 | 软启动 |
| 控制电机台数 | 1~10 台 |
| 额定电流 | 90~1000 A |
| 电压范围 | 380~690 V |
| 电机功率 | 45~600 kw |
| 品牌 | GE |
| 型号 | SIA-R-660V |
本公司供应西安660V软启动控制柜（45KW~600KW），我公司各系列产品均有大量库存，用户单位可自由选择。
咨询电话：13319268859。
产品用途：
软启动柜， 主要用于各类大功率电机启动，利用软启动取代传统的启动方式，实现平滑启动，降低启动电流，减少电机启动时，较大电流对电机的机械冲击，及对电网的冲击，改善用电质量，节约能源。利用堵转保护和快速保护避免机械故障或堵转阻塞造成电机过热而烧毁，减少因较大电流造成的压降，影响其它用电器，减少磨损，延长电机的使用寿命，节约机械的维修费用。
产品介绍：

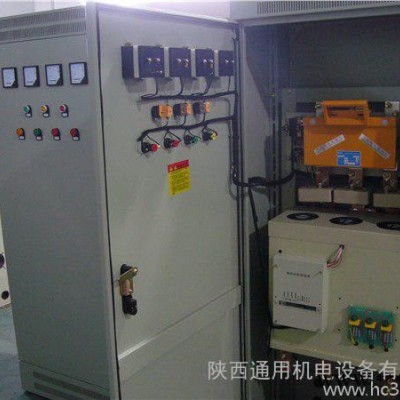

该装置主要由软启动器、断路器、交流接触器、热继电器、控制继电器和信号按钮等组成。该装置的核心部件是软启动器，它是采用电力电子技术、微处理器技术及现代控制理论生产的具有国际先进水平的新型节能产品。它与目前国内仍大量使用的传统的继电器控制方式的磁控式、自耦式及星/三星转换等降压起动器相比，具有下述十分显著的特点，并且是这些传统的降压起动器的理想换代产品。
1、降低电机启动电流，降低配电容量，避免增容投资。
2、降低启动机械应力，延长电动机及相关设备的使用寿命。
3、灵活控制启动电流和转矩，启动参数可视负载调整，以达到最佳启动效果。
4、多种启动模式及保护功能，易于改善工艺，保护设备。
5、高度集成的Intel微处理器控制系统，性能可靠。
6、大电流无触点交流开关无级调压，调节范围宽，过载能力强。
7、产品可作频繁或不频繁启动，且频繁启/停，无机械损坏现象。
8、适应启动的各种变化，增加了应用的灵活性，具有软停止控制和制动控制，延长电机寿命。
一、电气线路
1、主电路
电网经端子（L1、L2、L3）引入控制柜，通过断路器1QF和快速熔断器FU4～6给软启动器SSC供电，当软启动器接到起动（或停止）命令后，软启动器经输出端子L21、L22、L23和热过载继电器1KH给电机（U、V、W端子）提供（或切断）电源，软启动器在持续运行时，是被旁路接触器1KM旁路的，此时电网电源经1KM、1KH输送给电机，控制电机运行。另外主电路还没有热过载和短路保护装置，还设有三相电流互感器，可测量三相输入电流，以及输入线电压（UAB、UBC、UCA）和输出电压。
2、控制功能
A、软启动手动控制
（1）软启动器手动（中心）控制：当软启动控制柜面板上手动/自动转换开关HK1置于手动位置控制时，在中心控制室掀动本控制柜启起动运行按钮1SB4和软启动停止按钮1SB5可启停软启动装置。
（2）软启动器手动（现场）控制：当转换开关HK1置于手动控制时，在曝气机现场按钮箱上的软启动运行按钮1SB3和软启动停止按钮1SB1，可启停启起动装置，且该现场按钮箱设有急停按钮1SB2和运行（1HR7）、停止（1HR8）指标灯。
B、软启动自动控制：
当软启动控制柜面板上转换开关HK1置于自动位置时，由PLC或计算机CPU集控系统根据本控制柜的外控运行状态触点信号实时输出触点控制信号，使远控直流继电器J1吸合和释放，控制软起动的自动运行和停止。
4、信号指示
该控制柜配备输入电源、电压、电流以及输出电压指示，并具有软启动器运行、停止、报警、手动和消音等状态指示。
二、控制柜结构与安装方式
1、控制柜结构

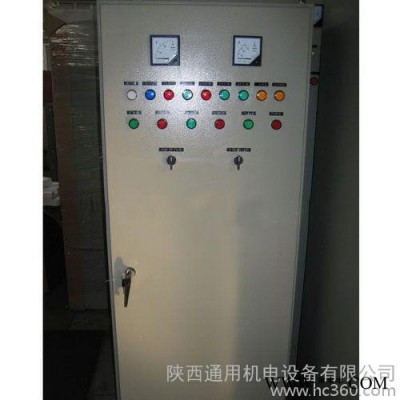

软启动器等低压电器装于控制柜内，柜体采用角钢框架，外型尺寸视电机容量附图表（一）所示，控制柜前后开门，外表喷塑处理。
2、安装方式
安装采用落地式垂直安装，可安装于地沟槽上，柜体露空，动力电缆与控制电缆由地沟引入控制柜内。
三、软起启动控制柜的使用条件
供电电源：市电、自备电网、柴油发电机；三相交流380V/660V、50Hz。
适用电机：一般鼠笼型异步电动机。
起动频度：可作频繁或不频繁起动；建议每小时不超过20次。
冷却方式：自然风冷或强迫风冷。
安装方式：垂直安装。
防护等级：IP00或IP20。
环境条件：1、海拔超过2000米，应相应降低容量使用。
2、环境温度（运行时）在0～50℃之间（当温度高于40℃时，额定电流值随温度增加而减少，即0.8%/每度）。
3、保存温度：－40℃～＋70℃。
4、相对湿度不超过95%（20℃±5℃），无凝露。
5、无易燃、易爆、腐蚀性气体，无导电尘埃。
6、室内安装，通风良好，振动小于0.5G。
四、软启动控制柜的操作规程和注意事项
1、 操作规程
（1）使用前务必认真阅读软启动说明书、操作规程及注意事项。
（2）送电时需打开控制柜前门，合上断路器，当软起动器LED数码管处于显示状态（绿色on灯燃亮）。软启动器处于由控制端子控制的待启动状态。
（3）软启动器启动前，应检查曝气机运转是否灵活，有无被“卡死”现象。
（4）当确认曝气机无“卡死”现象，按下“软起动运行”按钮，继电器1KA3吸合，软启动器起/停端子（14，16）接通且软启动器内置信号继电器K5吸合，曝气电机由软启动器供电，开始运转，软启动器上绿色指示灯（TOP OF RAMP）开始燃亮，控制柜1KA4吸合，旁路接触器1KM吸合，软起动器被1KM旁路，曝气电机全电压运行。
（5）按下“软启动停止”按钮，曝气机会慢慢停下来（软停止），且软起动器绿色指示灯R和T灭。
2、注意事项 （1）软启动工作前，必须合上主电源断路器1QFT和控制回路电源开关
2QF，待软起动器LED状态指示灯处于显示状态（绿色on灯燃亮），方可按动运行按钮。
（2）当送电或运行时，软启动器面板上红色指示灯F1、F2燃亮，表明软起动器或负载有故障，应停机检查，并由专业人员排除故障后，才能重新启动运行。
（3）软启动器参数由面板上的电位器设定，出厂调好后，非专业人员不能更改。
公司承诺：
本公司所有软启动系列产品，非人为及不可抗力因素，产品出现任何质量、设计问题，十二个月免费更换，十八个月免费维修。
