品牌:西诺尔
产品系列:DSI

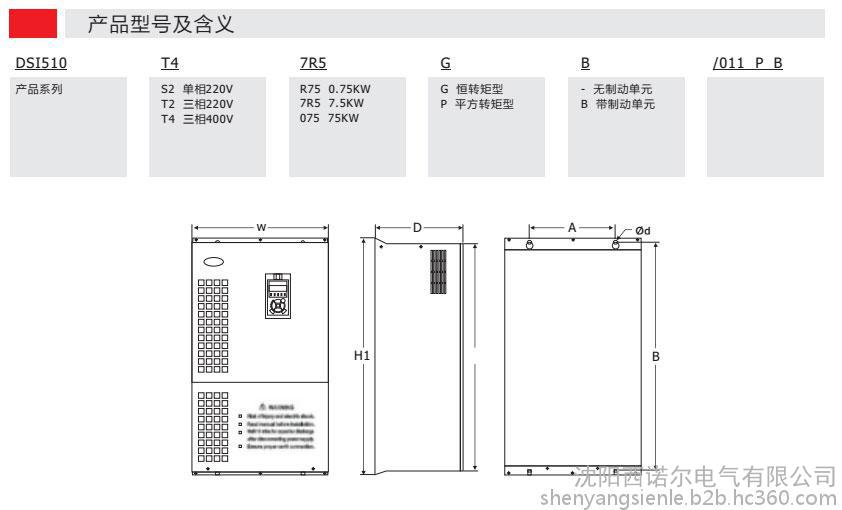

外形尺寸（mm）:根据功率大小，尺寸不同
起订:1台
供应:1000台
| 产品系列 | DSI |
|---|---|
| 外形尺寸（mm） | 根据功率大小，尺寸不同 |
| 多功能MFK键 | **多功能键可设置经常使用的操作：JOG、正反转切换、运行命令给定方式切换 |
| 共直流母线 | 全系列可实现多台变频器共用直流母线供电 |

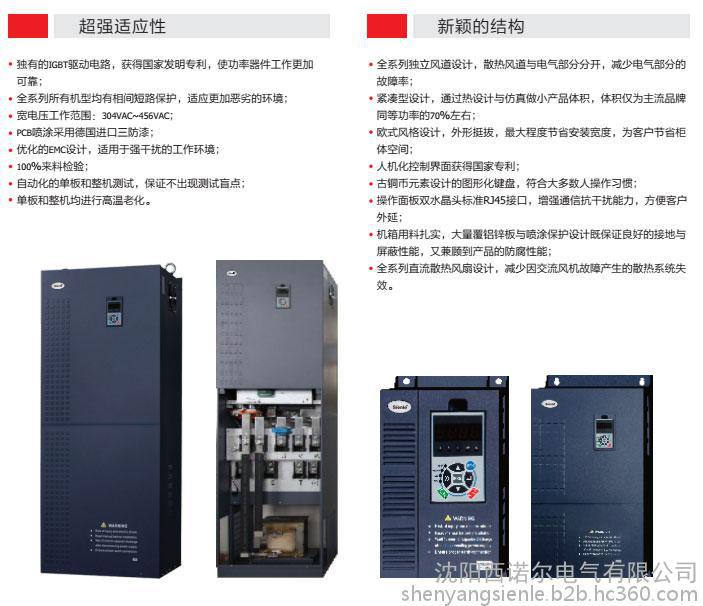

| 独立风道 | 全系列采用独立风道设计 |
| 扩展卡 | IO扩展卡、注塑机接口卡等7种扩展卡 |
| 上电自检功能 | 实现对内部及外部电路的上电自检 |
| 电源相数 | 三相 |
| 额定电流 | 2.5~950A |
| 额定电压 | 0~输入电压 |
| 额定容量 | 根据功率不同容量不同 |
| 供电电压 | 低压 |
| 控制方式 | 闭环矢量控制/开环矢量控制/V/F控制 |
| 滤波器 | 滤波器内置 |
| 适用电机功率 | 0.75kw-560kw |
| 营销方式 | ** |
| 输出电压调节方式 | PWM控制 |
| 品牌 | 西诺尔 |
| 加工定制 | 是 |
| 直流电源性质 | 电压型 |
全系列具有相间短路保护、18.5kW及以上输出对地短路保护、自整定故障、编码器断线、电源欠/过压保护、拷贝异常、扩展卡连接异常、通讯异常、模拟输入异常、输入电源异常、输出缺相、运行中异常掉电、欠/过压保护、过流保护、过热保护、变频器/电机/硬件过载保护、外设保护、温度采样异常
全系列具有相间短路保护、18.5kW及以上输出对地短路保护、自整定故障、编码器断线、电源欠/过压保护、拷贝异常、扩展卡连接异常、通讯异常、模拟输入异常、输入电源异常、输出缺相、运行中异常掉电、欠/过压保护、过流保护、过热保护、变频器/电机/硬件过载保护、外设保护、温度采样异常
功能特性
| 输入 | 电压允许变动范围 | 304V-456V | ||
| 输
入 | 频率 | 0.00~300.00Hz（专用机型可达3000Hz） | ||
| 过载能力 | G型机，150% 1分钟，180% 20秒 | |||
| P型机，120% 1分钟，150% 1秒 | ||||
|
控 制 特 性 | 控制方式 | 闭环矢量控制 | 开环矢量控制 | V/F控制 |
| 起动转矩 |
| 0.5Hz 150% | 1.5Hz 150% | |
| 调速范围 | 1：1000 | 1：100 | 1：50 | |
| 稳速精度 | ±0.02% | ±0.2% | ±0.5% | |
| 转矩控制 | 有 | 有 | 无 | |
| 转矩精度 | ±5% | ±10% | ---- | |
| 转矩响应时间 | <10ms | <20ms | ---- | |
|
产 品 重 点 功 能 |
直流制动 | 直流制动起始频率：0.00~300.00Hz | ||
| 直流制动电流：G型机0.0~100.0%；P型机0.0~80.0% | ||||
| 直流制动时间：0.0~30.0s，无需直流制动起始等待时间 | ||||
| 磁通制动功能 | 可通过增加电机磁通量的方式使电机快速减速 | |||
| 加速中限流功能 | 特殊电流算法，将加速电流一直在设定范围内，所以不会超过过流故障点。重要的是不影响起动转矩，所以能以较小的电流完成设定时间内的快速起动。 | |||
| 定长功能 | 建议伺服定长控制功能 | |||
| 转速追踪 | 具备转速追踪功能（15KW以上内置） | |||
| 内置PID控制 | 2组PID可自动切换，动态相应苦快，保证效果最佳 | |||
| PG卡 | 内置PG卡 | |||
| 其他重点功能 | 转矩/速度控制切换，多功能输入输出端子、欠压调节、三地切换、转矩跟踪、转矩限制、多段速、S曲线加减速、转差补偿、简易PLC、下垂控制、手动/自动转矩提升、AVR功能 | |||
| 通讯功能 | 485通讯 | 带MODBUS-RTU通讯协议 | ||
|
保护功能 | 全系列具有相间短路保护、18.5KW及以上输出对滴短路保护、自正定故障、编码器断线、电源欠/过压保护、拷贝异常、扩展卡连接异常、通讯异常、模拟输出异常、输入电源异常、输出缺相、运行中异常掉电、欠/过压保护、过流保护、过热保护、变频器/电机/硬件过载保护、外设保护、温度采样异常 | |||
|

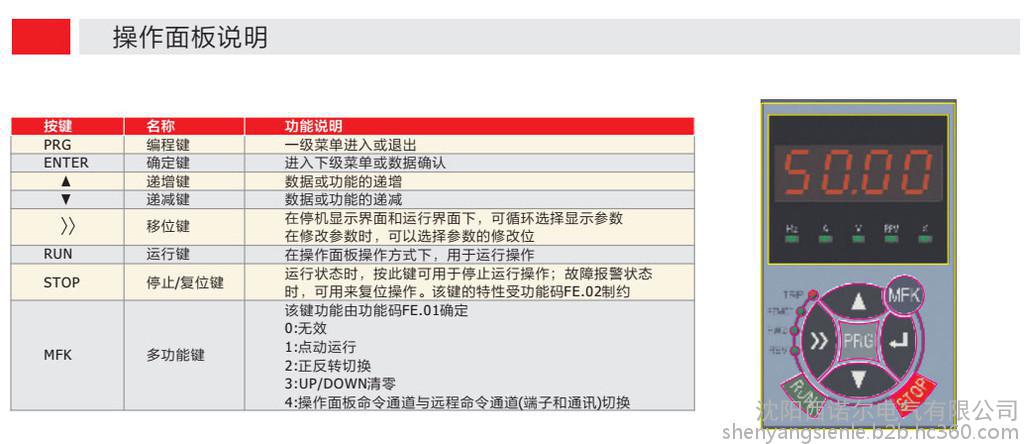

特 色 功 能 | 参数拷贝 | 标准操作面板可实现参数上传、下载；对已经上传的参数可选择禁止上传覆盖 | ||
| 多功能FMK键 | 独创多功能键可设置经常使用的操作：JOG、正反转切换、运行命令给定方式切换等 | |||
| 共直流母线 | 全系列可实现多套变频器共用直流母线供电 | |||
| 独立风道 | 全系列采用独立风道设计 | |||
| 扩展卡 | IO扩展卡、注塑机接口卡等7种扩展卡 | |||
| 上电自检功能 | 实现内部及外部电路的上电自检 | |||
| 环
境 | 环境温度 | -10~+40℃，40~50℃之间降额使用 | ||
| 震动 | 3.5mm，2~9Hz；10m/S，9~200Hz；15m/S，200~500Hz | |||
| 使用场所 | 无阳光直晒、无灰、无腐蚀气体、无烟雾、无滴水、无蒸汽 | |||
技术规格
| 功率（KW） | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 输
出 | 电压（V） | 3相 0~额定输入电压 | |||||||||||||||
| 额定电流（A） | 2.5 | 4.0 | 6.0 | 9.0 | 13 | 17 | 25 | 32 | 37 | 45 | 60 | 75 | 90 | 110 | 150 | ||
| 过载能力 | 恒转矩/重载应用：150% 1分钟，180% 20秒；平方转矩/轻载应用：120% 1分钟，150% 1秒 | ||||||||||||||||
| 输
入 | 额定电压/频率 | 3相 380V/440V；50Hz/60Hz | |||||||||||||||
| 允许电压范围 | 304V~456V；电压不平衡度，≤3%；允许频率波动：±5% | ||||||||||||||||
| 额定电流（A） | 3.7 | 5.4 | 7.0 | 10.7 | 15 | 20.5 | 27 | 35 | 38.5 | 46.5 | 62 | 76 | 92 | 113 | 157 | ||
| 制动单元 | 标准内置 | 需外置 | |||||||||||||||
| 防护等级 | IP20 | ||||||||||||||||
| 冷却方式 | 强制风冷 | ||||||||||||||||
| 功率（KW） | 90 | 110 | 132 | 160 | 200 | 220 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
| ||
| 输
出 | 电压（V） | 3相 0~额定输入电压 | |||||||||||||||
| 额定电流（A） | 176 | 210 | 250 | 300 | 380 | 420 | 470 | 540 | 600 | 660 | 730 | 840 | 900 | 950 |
| ||
| 过载能力 | 恒转矩/重载应用：150% 1分钟，180% 20秒；平方转矩/轻载应用：120% 1分钟，150% 1秒 | ||||||||||||||||
| 输
入 | 额定电压/频率 | 3相 380V/440V；50Hz/60Hz | |||||||||||||||
| 允许电压范围 | 304V~456V；电压不平衡度，≤3%；允许频率波动：±5% | ||||||||||||||||
| 额定电流（A） | 180 | 214 | 256 | 307 | 385 | 430 | 480 | 548 | 610 | 670 | 740 | 850 | 910 | 960 |
| ||
| 制动单元 | 标准内置 | ||||||||||||||||
| 防护等级 | IP20 | ||||||||||||||||
| 冷却方式 | 强制风冷 | ||||||||||||||||
