型号:RVVYP RVVSYP
标称截面:可定制
起订:1000米
供应:100000000米
| 型号 | RVVYP RVVSYP |
|---|---|
| 标称截面 | 可定制 |
| 产品认证 | CCC |
| 电压等级 | 中低电压 |
| 绝缘材料 | 丁晴弹性体 |
| 绝缘厚度 | 可定制 |
| 芯数 | 1-25芯 |
| 用途 | 伺服专用电缆 |
| 护套材质 | 丁晴弹性体/聚氨酯材质 |
| 线芯材质 | 可定制 |
| 电线最大外径 | 可定制 |
| 品牌 | 上海嘉柔电线电缆 |

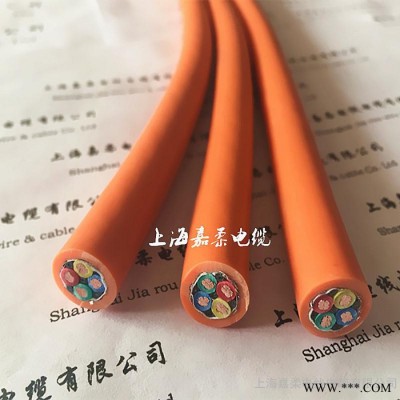

伺服电缆 伺服电机动力电缆
【伺服电缆】基本说明
伺服电缆是在设备单元需要来回移动的场合或固定安装设备场合使用的传输数据电缆，嘉柔伺服电缆-耐油,耐磨,防腐蚀,对绞双重屏蔽效果伺服电机系统固定或移动专用柔性控制电缆，伺服电缆主要应用于工业电子系统,自动生成线，仓储设备，机器人，室内起重机，包装机械，数控机床和冶金工业。
伺服电缆作为测量、监测和控制电缆其外护套改良柔性丁晴料和进口PUR材料保证了线缆可随设备长时间同步运作，适合用在机床制造、成套设备安装工程、电站、暖气和空调系统、冷冻设备、办公自动设备、仓储设备、室内起重设备、以及数据处理系统等场合。
联系方式： 18217527961 021-61996377 联系人：杜小姐

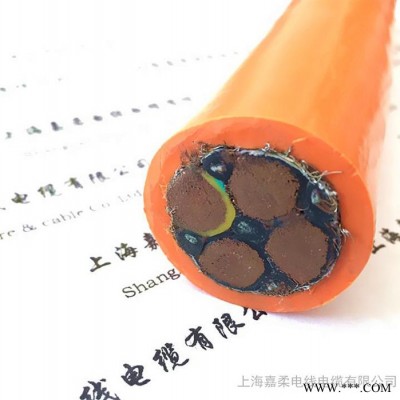

【伺服电缆】电缆结构
导体：多股精绞铜丝/镀锡铜丝，抗腐蚀性强
绝缘：柔性改良PVC/TPE绝缘
颜色：黑色数字编码，对绞线为红、蓝（芯线颜色也可自行选定）
内屏蔽：铝箔麦拉绕包裹编织屏蔽镀锡铜网
排流线：（可选）与导体同规格排流效，方便了线束屏蔽加工
编织：裸铜丝或镀锡铜丝编织屏蔽（可选）
护套：改良功能化丁晴护套料/进口聚氨酯PUR材料（护套颜色可自行选定）
（伺服电缆产品订制工艺还可来样加工）
【伺服电缆】技术指标
测试电压： U 3000V符合DINVDE 0281第2部分
额定电压：U0/U ＜ 0.5mm2 300/300 V
≥ 0.5mm2 300/500 V
温度范围：℃ 常规伺服电缆使用温度-30℃～+80℃
（-45℃～+105℃伺服电缆可订制温度）
伺服电机专用电缆常用规格一览表：
型号 | 规格 | 密度公斤/KM | 标称外径/下限mm | 外径上限mm |
RVVYP | 1.0*4C | 128.2 | 8.4 | 8.8 |
RVVYP | 1.5*4C | 171.6 | 9.9 | 10.3 |
RVVYP | 2.5*4C | 245.6 | 11.8 | 12.2 |
RVVYP | 4.0*4C | 362.8 | 13.9 | 14.3 |
RVVYP | 6.0*4C | 480.8 | 15.8 | 16.2 |
RVVYP | 10.0*4C | 790.2 | 20.9 | 21.9 |
RVVYP | 16.0*4C | 1121.6 | 23.8 | 24.8 |
RVVYP | 25.0*4C | 1697.2 | 29.7 | 30.7 |
型号 | 型号 | 标称外径/下限mm | 外径上限mm |
RVVYP | 4x1.0+(2x0.5) | 11.6 | 12.1 |
RVVYP | 4x1.5+(2x0.5) | 12.5 | 13.0 |
|
|
|
|
RVVYP | 4x1.5+(2x1.0) | 13.7 | 14.2 |
RVVYP | 4x2.5+(2x1.0) | 14.9 | 15.4 |
RVVYP | 4x4.0+(2x1.0) | 16.7 | 17.7 |
RVVYP | 4x6.0+(2x1.0)) | 18.2 | 19.2 |
RVVYP | 4x10.0+(2x1.0) | 23.4 | 24.4 |
RVVYP | 4x16.0+(2x1.0) | 25.8 | 27.3 |
RVVYP | 4x25.0+(2x1.0) | 30.4 | 31.9 |
|
|
|
|
RVVYP | 4x1.5+(2x0.75) | 13.5 | 14.0 |
RVVYP | 4x2.5+(2x0.75) | 14.6 | 15.1 |
RVVYP | 4x4.0+(2x0.75) | 16.5 | 17.5 |
RVVYP | 4x6.0+(2x0.75) | 17.8 | 18.8 |
RVVYP | 4x10.0+(2x0.75) | 23 | 24.0 |
RVVYP | 4x16.0+(2x0.75) | 25.6 | 27.1 |
RVVYP | 4x25.0+(2x0.75) | 30.2 | 31.7 |
|
|
|
|
RVVYP | 4x1.5+(2x1.5) | 13.8 | 14.3 |
RVVYP | 4x2.5+(2x1.5) | 15.1 | 16.1 |
RVVYP | 4x4.0+(2x1.5) | 17.3 | 18.3 |
RVVYP | 4x6.0+(2x1.5) | 18.6 | 19.6 |
RVVYP | 4x10.0+(2x1.5) | 23.6 | 24.6 |
RVVYP | 4x16.0+(2x1.5) | 26.5 | 28.0 |
RVVYP | 4x25.0+(2x1.5) | 31.2 | 32.7 |
【伺服电缆】产品特点
耐热阻燃，伺服电缆绝缘性能优异、化学性能稳定；
（2）对绞线屏蔽采用了优质聚乙烯使得传输性能极佳，由于采用了新性的铝箔麦拉加铜网编织屏蔽，有效的抵抗了电磁波干扰。
（3）抗高频热损：优质高纯度的铜材，确保高频热损的最小、传导最佳。
（4）高频响应：优质极细软铜线，多股绞合以确保高频信号径向损耗最小、表面传输比最高，而获得极佳的高频响应特性。
（5）抗串音特性：每一对信号回路芯线双双对较，对绞节距合理设置并相互错开，以确保串音干扰最小。
（6）抗干扰特性：以高遮密度的网状铜线覆包电缆的屏蔽结构、细密而高导通率、高响应率的屏蔽镀锡铜线以最大的吸收与最快的传导而遮蔽、过滤干扰、以确保传输信号的干扰最小。
（7）高柔性、防水、耐油、耐磨、耐弯曲、耐候、寿命长：细而柔软多股的铜线不易折断或刺破外护套，优质的外护套材质确保了线缆特有的性能。
（8）长距离的低衰减、延迟：超细多股的芯线及其对绞的构造，极佳的高频响应特性，极小的高频响应热损，保证信号衰减、延迟最小。
【伺服电缆】产品特性：
伺服电缆高柔性、耐油、抗拉、耐磨、耐弯曲、使用方便，寿命长，伺服电缆耐热阻燃、绝缘性能优异、化学性能优异。因为伺服电缆对绞线屏蔽采用了优质聚乙烯使得传输性能极佳，伺服电缆采用了新型的铝箔麦拉加铜网编址双层屏蔽，有效抵抗电磁波干扰。
