类型	气动冲床
动力类型	联合传动
主电机功率	5.5（kw）
公称压力	450（kn）
喉口深度	270（mm）
滑块行程	120（mm）
模柄孔尺寸	50（φmm*mm）
布局形式	立式
适用范围	通用
适用行业	通用
行程次数	180
作用对象材质	金属
产品类型	全新
是否库存	是
售后服务	整机一年保修，全国联保，终身售后服务
品牌	沃得精机
型号	JH21--45T

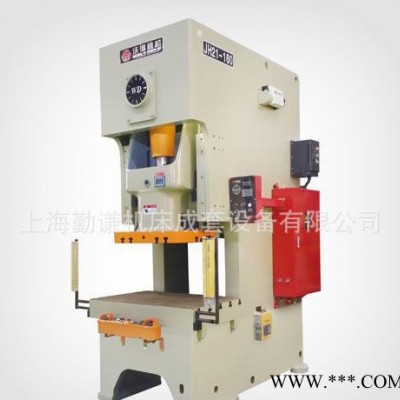

JH21系列开式固定台压力机

持重端庄的外形结构，细腻考究的油漆工艺，颇具匠心的制造技术，业界**的**配置，久经考验的内在品质，精益求精的开放心态，尽显沃得精机JH21系列压力机的智者风范。
性能特点：





**钢板焊接机身，均经过回火（或振动时效）抛丸处理，刚性好，精度稳定。

曲轴纵置，结构紧凑，曲轴经高频率淬火后磨削处理，光洁度好，转动灵活；矩形六面加长导轨，导向面青铜镶板，导向精度高。



气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损。



整体采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现点动、寸动、单次和连续冲压。



滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3级。



JH21-60及以上吨位产品采用电动调节装模高度**配置，关键件如气动原件、电器原件、密封件、按钮等均选用进口件。

标准配置：





沃得高性能湿式离合器（引进日本技术）液压过载保护装置电动黄油润滑装置手动稀油润滑装置滑块及上模平衡装置误送检知接口 触摸屏电子式曲轴角度指示器凸轮控制器 电动滑块调整装置（JH21-60~400） 可编程控制器  滑块上部脱料装置  空气源快速接头  防震垫  工作灯空气吹料二度落预调计数器（触摸屏显示）

选用配置：

 （用户选用，应在合同中注明）

干式离合制动器 气压式模垫装置  光电式安全装置快速换模装置脚踏开关 自动送料输出轴调速电机、变频调

技术参数		代号	单位	JH21-25	JH21-45	JH21-60
滑块公称力		Pe	KN	250	450	600
公称力行程		Sp	mm	3	4	4
滑块行程		S	mm	80	120	140
行程次数	固定	n	times/min	100	80	70
	可变		times/min	60-100	50-80	45-70
封闭高度		H2	mm	250	270	300
封闭高度调节量		t	mm	50	60	70
滑块中心至机身距离		C1	mm	210	225	270
立柱距离		d1	mm	450	515	560
滑块底面尺寸	左右	a	mm	360	410	480
	前后	b	mm	250	340	400
模柄孔尺寸	直径	d	mm	40	50	50
	深度	i	mm	65	60	70
工作台尺寸	左右	C	mm	720	825	930
	前后	D	mm	400	440	520
落料孔直径		φ	mm	150	150	150
工作台厚度		H3	mm	80	110	130
工作台离地面距离		H1	mm	780	800	900
外形尺寸	前后	A	mm	1496	1585	1540
	左右	B	mm	945	1075	1200
	高	H	mm	2120	2391	2570
地脚螺栓距离	前后	a＇	mm	980	1075	1100
	左右	b＇	mm	690	760	840
电动机	型号			Y100L2-4	Y132S-4	Y132S-4
	功率		KW	3	5.5	5.5
重量			kg	2450	3550	5150
