品牌:无锡腾川仪器设备有限公司
防水等级:IPX1、IPX2
滴水台面:800*800；1000*1000
起订:1台
供应:10台
| 防水等级 | IPX1、IPX2 |
|---|---|
| 滴水台面 | 800*800；1000*1000 |
| 材质 | 304不锈钢 |
| 测量范围 | IP外壳防护等级 |
| 产地 | 江苏无锡 |
| 电源电压 | 220V |
| 类型 | 淋雨试验垂直滴水 |
| 售后服务 | 上门服务 |
| 重量 | 240KG |
| 经营模式 | 自产自销 |
| 品牌 | 无锡腾川 |
| 型号 | IP31 |
| 加工定制 | 是 |
一、IP31和IP55试验代码含义：
根据GB4208-2008外壳防护等级（IP代码）国标中的详细规定：
代码字母IP后第一位数字：
0—防止固体异物进入：无防护；防止接近危险部件：无防护；
1—防止固体异物进入：≧Φ50mm；防止接近危险部件：手背；
2—防止固体异物进入：≧Φ12.5mm；防止接近危险部件：手指；
3—防止固体异物进入：≧Φ2.5mm；防止接近危险部件：工具；
4—防止固体异物进入：≧Φ1.0mm；防止接近危险部件：金属线；
5—防止固体异物进入：防尘；防止接近危险部件：金属线；
6—防止固体异物进入：尘密；防止接近危险部件：金属线；
第二位数字： 防止进水造成有害影响。
0—无防护； 1—垂直滴水；2—15°滴水；3—淋水；4—溅水；
5—喷水；6—猛烈喷水；7—短时间侵水；8—连续侵水；

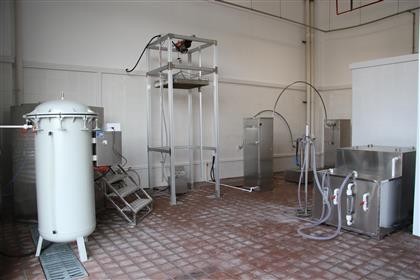

二、试验装置介绍
该防水试验装置适用于电子电工外壳防护,如配电柜等产品防水防尘试验，为防水试验综合性设备，可分别进行滴水和喷水试验。 滴水试验装置根据防护等级IP31中滴水试验要求设计制造，喷水试验装置根据防护等级IP55试验要求设计制造。
三、箱体结构
固定立柱型升降导轨、滴水箱、水位调节供水箱、自动升降机、流量计、滤纸、可调角度工作台、电器控制箱等组成。除工作台外，与水接触的部件，全由不锈钢材料制作。 ??
导向立柱：优质不锈钢或铝合金型材构成主框架，主框架可靠墙安装。用特制螺帽固定，方便拆卸； ??
水槽材料：进口SUS304不锈钢光板，按20X20排列组成方阵，激光打孔直径0.4，为方便校正水平,水槽液面计，便于观测水槽内的水位高度，调节供水箱溢水位的高度来调节滴水箱内的水位高低，达到需要的滴水量，试验箱底部采用高品质可固定式平板； ??
旋转工作工作台：可作10°～30°的倾斜，台面有T型槽，可固定重的试件。底部装有脚轮，不用时可移出,试验箱有最高，最低高度限制（采用进口接近开关）； ??
四、控制系统及详细参数
人机界面采用按键式组合仪表控制，功能独立，带定时功能
采用低噪音电机 有效保证均衡上下运行；
配备水过滤器；
进口执行元器件；
垂直升降和试验台角度独立控制。
第一部分：滴水试验装置(IP31)技术方案
| 项目名称 | 技术参数 |
| 水槽尺寸(mm) | 3~5mm/min |
| 降水量 | 0.4 |
| 试验台尺寸(mm) | 400*500 |
| 试验台角度和转速可调 | 10°~30°可调 |
| 滴水槽高度(mm) | 200~2000 |
| 水箱材质及尺寸 | SUS304不锈钢板，容积800L（800*1000*1000mm） |
| 滴水支架材质 | 不锈钢方管或铝合金型材 |
| 电气元件 | 施耐德 |
| 保护装置 | 漏电、断水、短路 |
| 电源（V） | 需220V电源另外说明 |
| 功率（KW） | 2 |
第二部分：喷水试验装置(IP55)技术参数
| 项目名称 | 技术参数 |
| IPX5喷水孔径（mm） | 6.3 |
| IPX5喷水流量（L/min） | 12.5±0.625 |
| 水压（Mpa） | 按规定水流量调节 |
| 水泵 | 大功率循环增压水泵（不共用） |
| 试验转台尺寸（mm） | 共用滴水试验装置 |
| 试验转台速度 | 1-17r/min(时可设置） |
| 喷枪（嘴）固定方法 | 落地式支架 |
| 水路材料 | 不锈钢 |
| 试验转台材质 | SUS304#不锈钢 |
| 支撑箱材质 | 工业成型铝+SUS304#不锈钢板 |
| 保护装置 | 漏电、断水、短路 |
| 电源（V） | 220V |
| 功率（KW） | 3 |

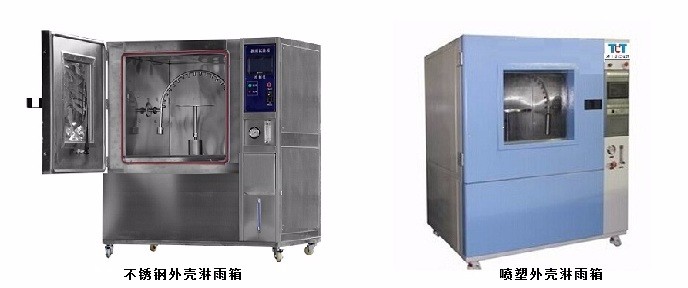

一、 淋雨试验箱/防水试验箱：
箱式淋雨试验箱通过模拟外界淋雨环境考核和确定电子电工产品、外部照明装置、汽车、摩托车灯具外壳和密封件在淋雨（IPX3和IPX4）环境下对产品造成的影响，可以为质量控制、科研、产品研发等提供相应的环境模拟和加速试验.设备执行与满足标准及试验方法:
1、GB4208/IEC60529外壳防护等级
2、GJB150.8军用设备环境试验方法-淋雨试验
3、GB/T10485《汽车及挂车外部照明装置的基本环境试验》等国家标准
二、箱式淋雨试验箱规格与技术参数
| 型号(MM) | LX-500L | LX-010L | |
| 工作室尺寸 | 800*800*800 | 1020*1200*1000 | |
| 外型（D*W*H） | 1070×1350×1850 | 1090×1430×1850 | |
| 喷水环半径 | 350-375mm | 400-500mm | |
| 功率 | 2.5KW | 3.5KW | |
| 性 | 水管直径 | φ16mm | |
| 喷孔直径 | φ0.4mm或0.8mm | ||
| 孔径间距 | 50mm | ||
| 摆管押幅 | ±45°、±60°、±90°、±180°(理论数值) | ||
| 试验方法 | IPX3、IPX4 | ||
| 试验台转速 | 1-17r/min也可为无节调速(选配) | ||
| 控 | 控制器 | 进口可编程时间电脑集成控制器 | |
| 摆管角度 | 采用PLC驱动步进电机(角度任意设定和显示) | ||
| 流量显示 | 高精度有机玻璃转子流量计 | ||
| 水压控制 | 流量计 | ||
| 观察面 | 大面积可视化钢化玻璃门 | ||
| 供水系统 | 储水箱、增压泵 | ||
| 材料 | 外箱材质 | 不锈钢表面线条发纹处理或喷塑A3钢板 | |
| 内箱材质 | SUS304优质不锈钢镜面光板 | ||
| 工作台面 | 不锈钢圆形托架 | ||
| 摆管材质 | 优质不锈钢管 | ||
| 标准配置 | 喷头若干、通针 | ||
| 安全保护 | 漏电、短路、电机过热、过载、过电流保护 | ||
| 电源电压 | AC380V±10％ 50±0.5Hz 三相四线制 | ||
| 亦可根据用户的具体要求定制IPX1，IPX2，IPX5，IPX6，IPX7等防水试验装置 | |||
