类型:智能温度控制调节器
品牌:霍尼韦尔Honeywell
| 类型 | 智能温度控制调节器 |
|---|---|
| 品牌 | 霍尼韦尔Honeywell |
| 型号 | XL150 |
| 是否提供加工定制 | 是 | 品牌 | HONEYWELL |
| 型号 | XL50，XCL8010A，XL50A-MMI-EP,XL50A-UMMI-PC | 额定电流 | 24（A） |
| 短路关合电流 | 16（KA） | 壳体防护等级 | 68 |
| 外形尺寸 | 111（mm） | 产品认证 | CE |
| 外壳材质 | 不锈钢 |

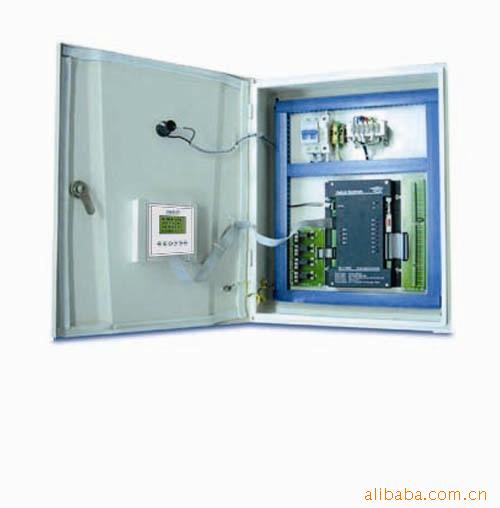

Honeywell，XL50，DDC控制柜，XL50A-MMI-EP,XL50A-UMMI-PCXL50安装于控制箱门上
箱体尺寸：500 X 400 X 200 mm
概况
此系统控制器使用的是霍尼韦尔公司的XL50控制器。控制器完成空调系统的温度、湿度控制等。
XL50控制器
XL50控制器是美国霍尼韦尔公司XL5000系列中**适合于独立应用的控制器。是一台用于小型建筑物控制而专门设计的微型控制器，它成本低，是专为采暖通风和空调系统使用的控制设备。XL50具有一体化的显示操作单元，有固定的输入、输出配置，具有实时时钟，可以完成复杂的控制及数据记录。XL50的应用程序可以是一组标准应用程序，也可以是用CARE工程软件按用户要求编制的定制程序。
控制说明
温度控制
A、冬季
根据检测到的回风温度，与其设定温度进行比较，控制电加热器的起停以保证送到受控区域的风温稳定；
B、夏季
根据检测到的回风温度，与其设定温度进行比较，采取PID调节控制冷水阀的开度以保证送到受控区域的风温稳定；冬天冷水阀关闭；
湿度控制
A、加湿（回风湿度＜设定湿度）
根据检测到的回风湿度，与其设定湿度进行比较，控制加湿控制阀和加湿器的开关，以保证送到受控区域的湿度稳定；
电加热
当风机开启，风机状态反馈回来时延时10分钟后，根据检测到的回风温度，与其设定温度进行比较，控制电加热器的起停以保证送到受控区域的风温稳定；关闭系统时提前10分钟关闭电加热；
加湿器
当风机开启，风机状态反馈回来时延时5分钟后，根据检测到的回风湿度，与其设定湿度进行比较，控制加湿控制阀和加湿器的开关，以保证送到受控区域的湿度稳定；关闭系统时提前5分钟关闭加湿阀；
风机状态
当风机开启，风机状态反馈回来时，冷热水阀、新/回风阀、加湿阀、电加热器、房间比例调节电动风阀恒温控制进入自动控制；当风机开启，风机状态没有反馈回来时，不起作用。
新/回风阀
当风机开启后，新/回风阀根据检测到的回风温度，与其设定温度进行比较，采取PID调节控制新/回风阀的开度以保证送到受控区域的风温稳定；新风阀开度始终保证9%的新风开度，保证室内新风量；新/回风阀相互成反比例方式开启；
冬夏转换
冬季和夏季的转换需要在操作面板里手动完成
风压故障报警
当风机开启后，风机风压故障生效报警声光报警
过滤网故障报警
当风机开启后，过滤网堵塞故障生效报警声光报警
