品牌:sinoco旭控
型号:SCPM
起订:1套
供应:10000套
立即购买
| 品牌 | sinoco旭控 |
|---|---|
| 型号 | SCPM |

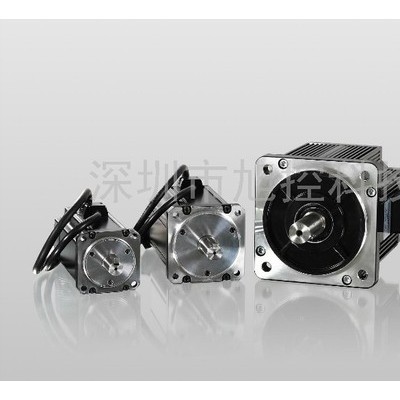

一、伺服电机规格1、低惯量系列
| 机型SCPM | 01 | 02 | 04 | 04 | 07 | 07 | 10 | 10 | 20 | ||
| 额定功率（kW） | 0.1 | 0.2 | 0.4 | 0.4 | 0.75 | 0.75 | 1.0 | 1.0 | 2.0 | ||
| 额定扭矩（N.m） | 0.32 | 0.64 | 1.27 | 1.27 | 2.39 | 2.39 | 3.18 | 3.18 | 6.37 | ||
| 最大扭矩（N.m） | 0.96 | 1.92 | 3.82 | 3.82 | 7.16 | 7.14 | 8.78 | 9.54 | 19.1 | ||
| 额定转速（N.m） | 3000 | 3000 | 3000 | ||||||||
| 最高转速（N.m） | 5000 | 3000 | 5000 | ||||||||
| 额定电流（A） | 0.90 | 1.55 | 2.60 | 2.60 | 5.10 | 3.66 | 4.25 | 7.30 | 12.05 | ||
| 瞬时最大电流（A） | 2.70 | 4.65 | 7.80 | 7.24 | 15.3 | 11 | 12.37 | 21.9 | 36.15 | ||
| 每秒最大功率（kW/s） | 27.7 | 22.4 | 57.6 | 22.1 | 48.4 | 39.6 | 39.6 | 39.1 | 90.6 | ||
| 转子惯量（×104 kg.m2） | 0.037 | 0.177 | 0.277 | 0.68 | 1.13 | 1.93 | 2.62 | 2.65 | 4.45 | ||
| 机械常数（ms） | 0.75 | 0.80 | 0.53 | 0.73 | 0.62 | 1.72 | 1.20 | 0.74 | 0.61 | ||
| 扭矩常数-KT（N-m/A） | 0.36 | 0.41 | 0.49 | 0.49 | 0.47 | 0.65 | 0.75 | 0.44 | 0.53 | ||
| 电压常数-KE（mV/r/min） | 13.6 | 16.0 | 17.4 | 18.5 | 17.2 | 27.5 | 24.2 | 16.8 | 19.2 | ||
| 电机阻抗（Ohm） | 9.30 | 2.79 | 1.55 | 0.93 | 0.42 | 1.34 | 0.897 | 0.20 | 0.13 | ||
| 电抗感抗（mH） | 24.0 | 12.07 | 6.71 | 7.39 | 3.53 | 7.55 | 5.7 | 1.81 | 1.50 | ||
| 电气常数（ms） | 2.58 | 4.30 | 4.30 | 7.96 | 8.36 | 5.66 | 6.35 | 9.30 | 11.4 | ||
| 绝缘等级 | A级（UL），B级（CE） | ||||||||||
| 绝缘阻抗 | 100MΩ，DC500V以上 | ||||||||||
| 绝缘耐压 | AC1500V，60秒 | ||||||||||
| 使用温度（℃） | 0℃-40℃ | ||||||||||
| 保存温度（℃） | -10℃-801℃ | ||||||||||
| 使用湿度 | 20-90%RH（不结露） | ||||||||||
| 保存湿度 | 20-90%RH（不结露） | ||||||||||
| IP等级 | IP65（使用防水接头，以及轴心密封安装（或使用油封机种）） | ||||||||||
| 机型SCPM | 05 | 10 | 15 | 20 | 20 | 30 | 30 | 03 | 06 | 09 | ||||||||
| 额定功率（kW） | 0.5 | 1.0 | 1.5 | 2.0 | 2.0 | 3.0 | 3.0 | 0.3 | 0.6 | 0.9 | ||||||||
| 额定扭矩（N.m） | 2.39 | 4.77 | 7.16 | 9.55 | 9.55 | 14.32 | 19.10 | 2.86 | 5.73 | 8.59 | ||||||||
| 最大扭矩（N.m） | 7.16 | 14.32 | 21.48 | 28.65 | 28.65 | 42.97 | 57.29 | 8.59 | 17.19 | 21.48 | ||||||||
| 额定转速（N.m） | 2000 | 1500 | 1000 | |||||||||||||||
| 最高转速（N.m） | 3000 | 2000 | ||||||||||||||||
| 额定电流（A） | 2.9 | 5.6 | 8.3 | 11.01 | 11.22 | 16.1 | 19.4 | 2.5 | 4.8 | 7.5 | ||||||||
| 瞬时最大电流（A） | 8.7 | 16.8 | 24.81 | 33.03 | 33.66 | 48.3 | 58.2 | 7.44 | 14.49 | 22.5 | ||||||||
| 每秒最大功率（kW/s） | 7.0 | 27.1 | 45.9 | 62.5 | 26.3 | 37.3 | 66.4 | 10.0 | 39.0 | 66.0 | ||||||||
| 转子惯量（×104 kg.m2） | 8.17 | 8.41 | 11.18 | 14.59 | 34.68 | 54.95 | 54.95 | 8.17 | 8.41 | 11.18 | ||||||||
| 机械常数（ms） | 1.91 | 1.51 | 1.11 | 0.96 | 1.62 | 1.06 | 1.28 | 1.84 | 1.40 | 1.07 | ||||||||
| 扭矩常数-KT（N-m/A） | 0.83 | 0.85 | 0.87 | 0.87 | 0.85 | 0.89 | 0.98 | 1.15 | 1.19 | 1.15 | ||||||||
| 电压常数-KE（mV/r/min） | 30.9 | 31.9 | 31.8 | 31.8 | 31.4 | 32.0 | 35.0 | 42.5 | 43.8 | 41.6 | ||||||||
| 电机阻抗（Ohm） | 0.57 | 0.47 | 0.26 | 0.174 | 0.119 | 0.052 | 0.077 | 1.06 | 0.82 | 0.43 | ||||||||
| 电抗感抗（mH） | 7.39 | 5.99 | 4.01 | 2.76 | 2.84 | 1.38 | 1.27 | 14.29 | 11.12 | 6.97 | ||||||||
| 电气常数（ms） | 12.96 | 12.88 | 15.31 | 15.86 | 23.87 | 26.39 | 16.51 | 13.55 | 13.55 | 16.06 | ||||||||
| 绝缘等级 | A级（UL），B级（CE） | |||||||||||||||||
| 绝缘阻抗 | 100MΩ，DC500V以上 | |||||||||||||||||
| 绝缘耐压 | AC1500V，60秒 | |||||||||||||||||
| 使用温度（℃） | 0℃-40℃ | |||||||||||||||||
| 保存温度（℃） | -10℃-801℃ | |||||||||||||||||
| 使用湿度 | 20-90%RH（不结露） | |||||||||||||||||
| 保存湿度 | 20-90%RH（不结露） | |||||||||||||||||
| IP等级 | IP65（使用防水接头，以及轴心密封安装（或使用油封机种）） | |||||||||||||||||
