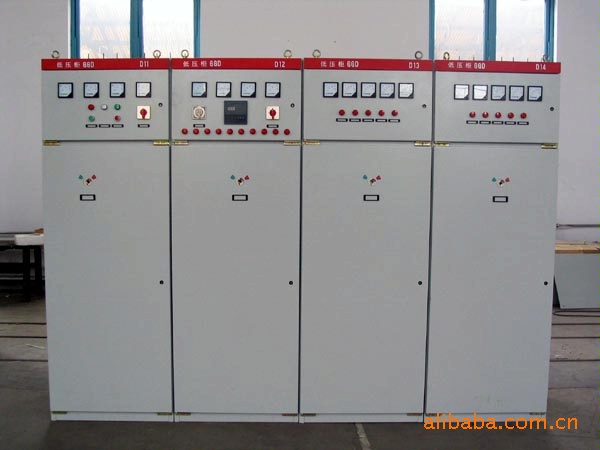

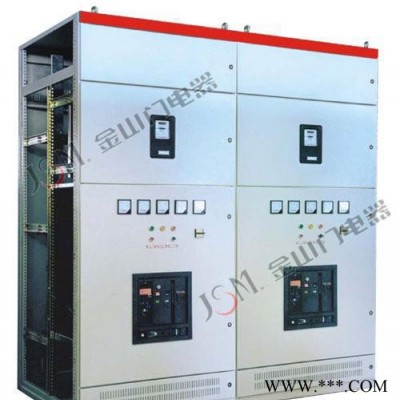

| 加工定制 | 是 |
|---|---|
| 结构形式 | 固定式 |
| 额定电压 | 12（kV） |
| 额定频率 | 50（Hz） |
| 母线额定电流 | 3200（A） |
| 产品认证 | CCC |
| 品牌 | JSM |
| 型号 | 生产高压配电柜 KYN28A-12 SF6环网柜 MNS GCS GCK GGD XL-21 PZ3 |

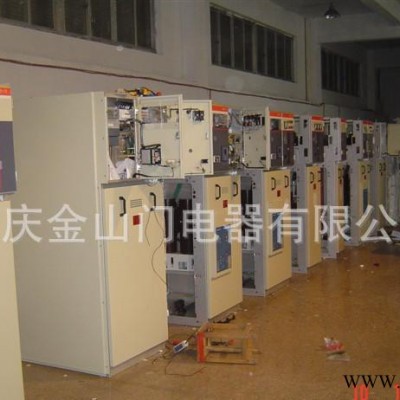

1概述

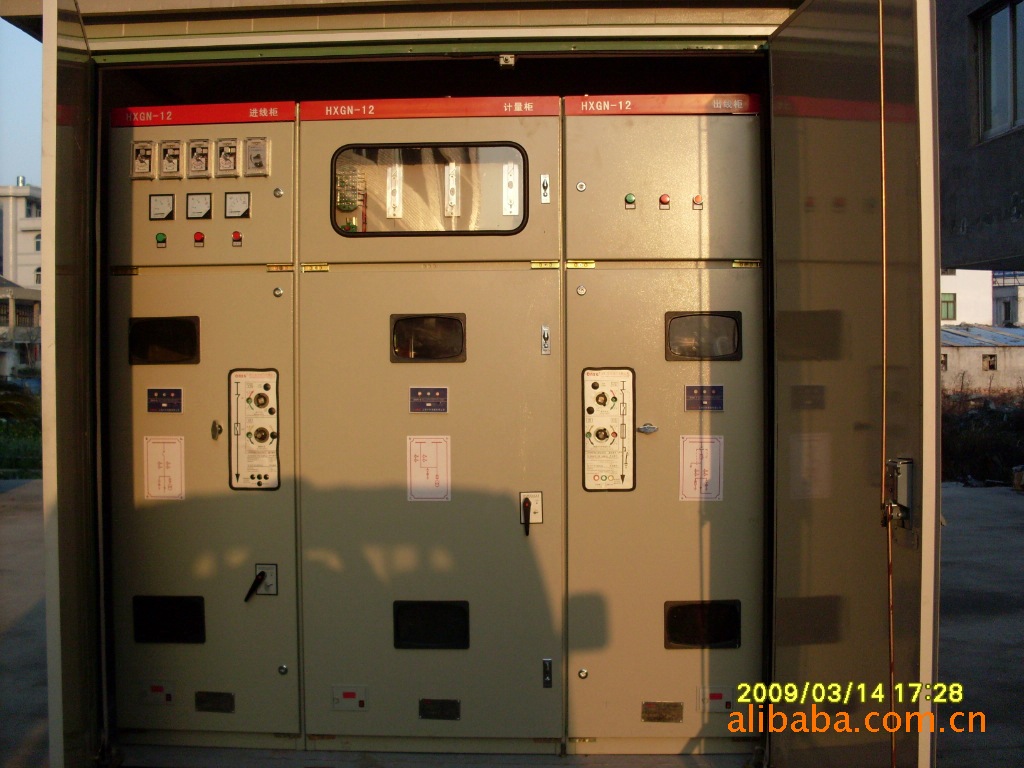

HXGN-12系列箱型固定式环网高压开关柜适用于户内三相交流50Hz，额定电压3～12kV环网供电和用户变电所作为接受、控制和分配电能使用。本柜完全满足电力系统高压开关柜的“五防”要求，广泛适用于工矿企业、住宅小区、高层建筑及学校公园等配电系统中作为分配负荷电流，并能关合额定短路电流，也可作为开断变压器空载电流，一定距离架空线或电缆线路电流，带熔断器的环网柜可切断短路电流作保护开关之用。亦适于装入箱式变电站。
2执行标准
GB3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备
GB/T11022 高压开关设备和控制设备的共用技术要求
DL/T 404 3.6 kV～40.5kV交流金属封闭开关设备和控制设备
3使用环境条件
环境温度：-25℃～+40℃；24h内平均温差不超过35℃
环境湿度：月平均值不大于95％，水蒸气压力日平均值不超过2.2kPa;；
月平均值不大于90％，水蒸气压力月平均值不超过1.8kPa；
海拨高度：1000m及以下；
地震烈度：不超过8度；
安装地点：无易燃易爆及化学腐蚀等明显污染的场所；
注：有特殊要求请与本公司协商确认
4结构特点
性能可靠。柜内所有带电体对地的空气间隙均≥12 5 mm绝缘件的爬电距离均满足国家标准要求，绝绿材料全部为环氧或S M C提高了开关柜的绝绿水平和机械强度，防护等级为I P 2 X；
设有真空断路器进出线方案，可满足大的系统短路容量的需要，并配有可靠的智能化保护装置，确保了各种保护功能的实现；
使用安全方便。负荷开关具有静触头绝缘罩，可防止柜内弧光短路事故，绝缘罩又有可移开的金属活门，当接地开关合闸后金属活门同时关闭，可确保对开关和其它设备进行检修、更换熔断器的工作者人身安全。整个柜体无油无毒，不会发生火灾、爆炸危险；
使用寿命长，维护工作量少，检修方便；
过载开断能力强，具有缺相保护功能，轻松开断2000 A转移电流；
弹簧储能式操动机构，使开关的分、合阐速度不受人为因素影响，亦可配用电磁机构，性能可达到国家标准要求。负荷开关弹簧储能既可手动操作，又可电动，操作简单、省力；
柜体结构用冷轧钢板弯制或型钢焊接而成，稳定可靠，组合灵活简单，具有良好的系统性和通用性，满足较快的供货要求。扩展性好，可根据用户要求，组合成任意一次接线方式；
母线室位于环网柜上部，母线可垂直或水平安装。三相前后(纵向)排列，结构紧凑。体积小、占地少、安装方便、能够节省较多的配电房高压室建造费用。
5技术参数
项目名称 | 单 位 | 参数值 | ||||||||
额定电压 | kV | 12 | ||||||||
额定频率 | Hz | 50 | ||||||||
额定电流 | A | 630 | 1250 | 2000 | 3150 | |||||
额定绝 缘水平 | （1min）工频耐受电压 | 相间相对地真空断口 | kV | 42 | ||||||
| 隔离断口 | 48 | |||||||||
| 雷电冲击耐受电压 | 相间相对地真空断口 | 75 | ||||||||
| 隔离断口 | 85 | |||||||||
机械寿命 | 真空负荷开关 | 次 | 10000 | |||||||
| 隔离刀、接地刀 | 2000 | |||||||||
额定短时耐受电流（4S） | kA | 20 | 25 | 31.5 | 40 | |||||
额定峰值耐受电流 | 50 | 63 | 80 | 100 | ||||||
额定短路关合电流（峰值） | 50 | 63 | 80 | 100 | ||||||
额定短路开断电流 | 20 | 25 | 31.5 | 40 | ||||||
防护等级 |
| IP2X | ||||||||
