| 加工定制 | 是 |
|---|---|
| 结构形式 | 抽出式 |
| 防护等级 | IP40 |
| 连接方式 | 紧固件连接 |
| 用途 | 进线柜 |
| 外形及安装方式 | 台式 |
| 额定电压 | 0.4（kV） |
| 额定频率 | 50（Hz） |
| 母线额定电流 | 1600（A） |
| 应用场景 | 终端配电 |
| 产品认证 | ccc |
| 品牌 | JSM |
| 型号 | 生产GCS低压开关柜MNS低压开关柜配件低压开关柜GCK成套低压开关柜抽出式低压开关柜低压开关柜GG |

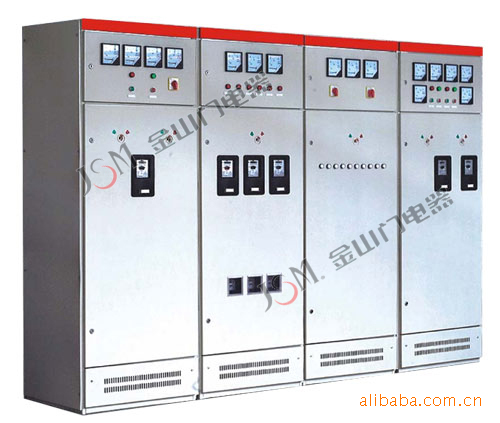

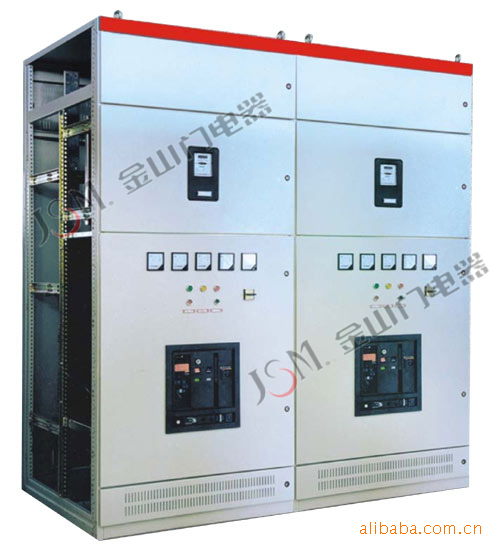

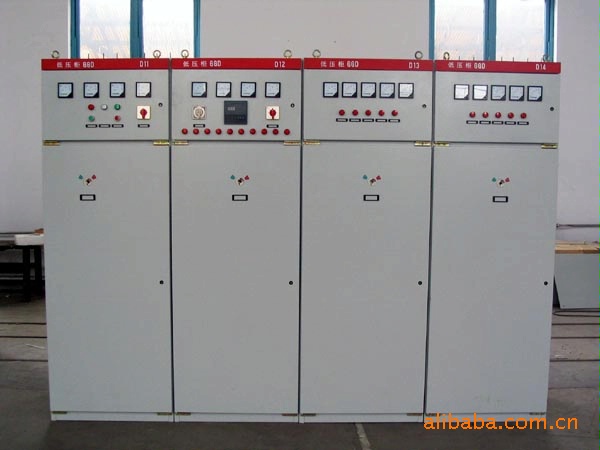

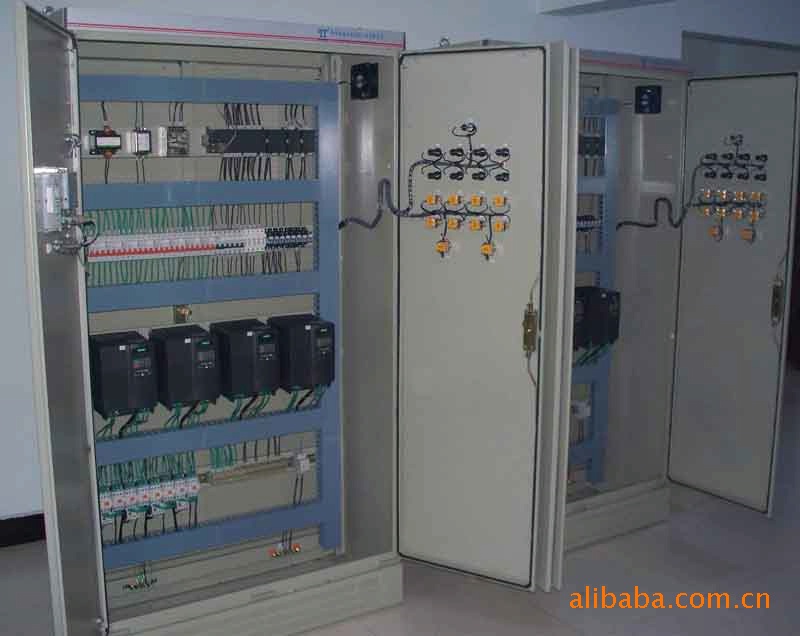

一、概述
GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的重视和肯定。
电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
二、使用范围和用途
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。
三、型号含义
四、性能指标
装置的设计符合下列标准
BG7251低压成套开关设备
IEC439-1低压成套开关设备和控制设备
ZBK36001低压抽出式成套开关设备
五、主要技术参数
序号 | 名称 | 单位 | 数据 | |
1 | 主电路额定电压 | V | 交流380（400）,（660） | |
2 | 辅助电路额定电压 | V | 交流220，380，（400）；直流110，220 | |
3 | 额定频率 | Hz | 50（60） | |
4 | 额定绝缘电压 | V | 660（1000） | |
5 | 额定电流 | 水平母线 | A | ≤4000 |
垂直母线（MCC） | A | 1000 | ||
6 | 母线额定短时耐受电流 | KA/IS | 50，80 | |
7 | 母线额定峰值耐受电流 | KA/0.1S | 105，176 | |
8 | 工频试验电压 | 主电路 | V/1min | 2500 |
辅助电路 | v/1min | 1760 | ||
9 | 母线 | 三相四线制 |
| A.B.C.PEN |
三相五线制 |
| A.B.C.PE.N | ||
10 | 防护等级 |
| IP3L0.IP4L0 | |
六、产品特点
提高转接件的热容量，较大幅度的降低由于装接件的温升给接插件、电缆头、间隔板带来的附加温升。功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。MCC柜单柜的回路数量最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器装置在电缆隔室内，使安装维修方便。同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。抽屉单元有足够数量的二次插接件（1单元及以上为32对，1/2单元为20对。）可满足计算机接口和自控回路对接点数量的要求。七、安装与使用
产品到达收货地点以后，首先应当检查包装是否完好无损，发现问题应及时通知合同有关部门做好商务纪录，共同分析原因，作好签证和善后处理。
对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
1.产品的安装应按安装示意图进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因有不平整时需平整后连接紧固。
2.装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合下列规定。
（1）垂直度：3.3mm
（2）水平度：相邻两柜顶部：2mm，成列柜顶部：5mm。
（3）不平度：相邻两柜边：1mm，成列柜边：5mm。
（4）柜间接缝：2mm。
3.产品安装后投运前的检查与试验。
检查柜面漆或其他覆盖材料（如喷塑）有否损坏，柜内是否干燥清洁。
电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。
主要电器的主辅触头的通断是否可靠、准确。
抽屉或抽出式机构抽拉应灵活、轻便、无卡阻和碰撞现象。
抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应精密。主、辅触头的插入深度应符合要求。机械联锁或电气。联锁装置应动作准确，闭锁或解除均应可靠。
相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象。
抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触后断开。
仪表的刻度整定、互感器的变比及极性应正确无误。
熔断器的熔芯规格应符合工程设计的要求。
保护的额定值及整定应正确，动作可靠。
用1000兆欧表测量绝缘电阻值不得低于1兆欧。
各母线的连接良好，绝缘支撑件、安装件及其他附件安装应牢固可靠。
4.使用注意事项
装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，是接触头电阻增大，应按断路器使用说明书进行维护和检修。
经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。
八、订货须知
订货合同包含以下内容：
1.产品的全型号包括主电路方案号和辅助电路方案号；
2.主电路系统组合顺序图；
3.辅助电路电气原理图；
4.柜内元器件清单；
5.电路中电压、电流、时间等整定参数；
6.与产品正常使用不符的其他特殊要求。
