| 测量范围 | 0.04-4000 |
|---|---|
| 工作温度 | ≤70℃ |
| 工作压力 | 1.5-25 |
| 公称通径 | 4-250 |
| 精度等级 | A级 |
| 类型 | 叶轮式流量计 |
| 适用介质 | 水,液体 |
| 品牌 | SMIT |
| 型号 | LWGY |
| 加工定制 | 是 |
| 厂家(产地) | 天津斯秘特精密仪表股份有限公司 |

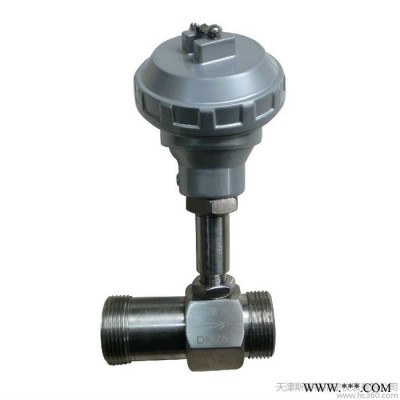

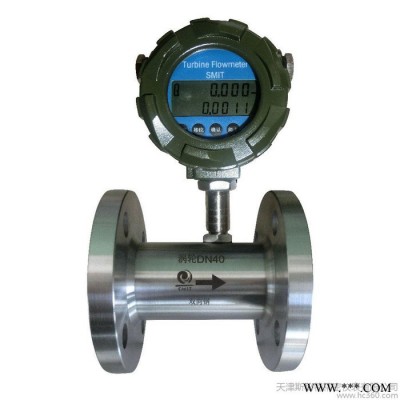

智能电子水表是在传统的水表的基础上改进而成。即一次表为传统的水表结构。记数器为电子数字显示，并具有多种输出功能。主要应用在水表计量中需要远传或上微机联网上。如食品行业纯水、软化水、地下水、自来水计量等。
特点
l 对于不导电，无粘度的水如纯水、过滤水、软水为**。微小流量即可计量，使用寿命长、故障率低。
l 解决了传统水表远传的问题。具有多种输出如4-20MA、脉冲、RS485、Mudbus 、Hart协议--等。解决了上传微机的问题。
l 低功耗，现场锂电池内供电。改变了传统水表机械显示为数字显示、直观、准确。
l 使用条件： = 1 * GB3 ①环境温度-20℃～+60℃ = 2 * GB3 ②湿度≤85% = 3 * GB3 ③大气压：86kpa～110kpa = 4 * GB3 ④适用介质：水 = 5 * GB3 ⑤适用介质温度：0～+110℃
工作原理
在传统的水表基础上改造而成，即在水表叶轮结构上增加磁性物。将传统水表上极去掉，改成韦根式磁性传感器。当水表叶轮转动时，切割磁力线，产生电信号。由韦根磁性传感器采集脉冲数，经放大、滤波、整形由电子计数器转换成流量。
结构图
|
主要技术参数
流量测量误差 | a.从包括**小流量(qmin) 至不包括分界流量(qt)的低区为±5％ |
工作压力与温度 | P≤1.6Mpa T≤95℃ |
电源 | a、内电源3.6V锂电，功耗≤1mw；b、外电源24VDC、12VDC功耗≤2w |
输出信号 | 4～20mA、脉冲、RS485、232、Mudbus、Hart协议等 |
流速范围 | 0.1～15m/s |
压力损失 | △P≤30kpa |
