| 温度控制范围 | 22 |
|---|---|
| 湿度控制范围 | 50 |
| 压差控制 | 10 |
| 换气次数 | 34 |
| 洁净度 | 342 |
| 尘埃粒子 | 45 |
| 自动定时 | 有 |
| 臭氧消毒 | 定制 |
| 紫外线灯 | 定制 |
| 照明控制 | 有 |
| 产地 | 苏州 |
| 额定电压 | 24 |
| 规格 | 600800 |
| 适用范围 | 恒温恒湿控制系统 |
| 售后服务 | 1年 |
| 执行质量标准 | CCC |
| 品牌 | 西门子 |
| 型号 | smart 200 |
| 加工定制 | 是 |
| 质量认证 | CCC |
云南空调控制柜
| 控制方案：恒温恒湿控制（冷水盘管+热水盘+电加热+电极加湿机组） | ||||
| 机组编码：JKT-1-2~3 | ||||

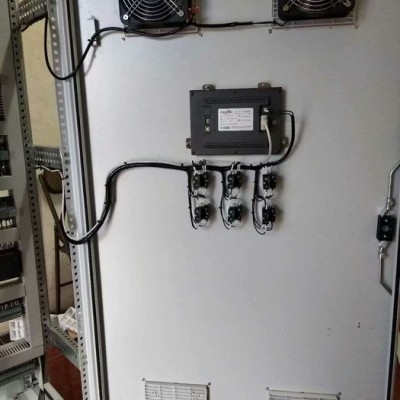

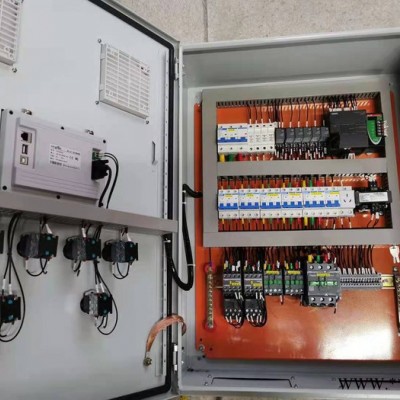

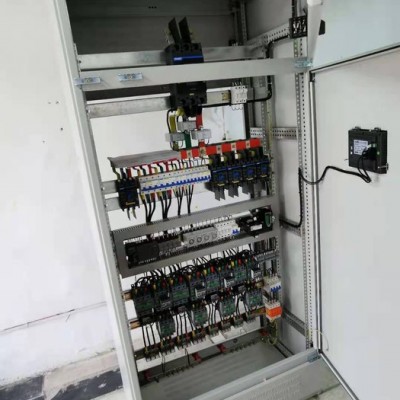

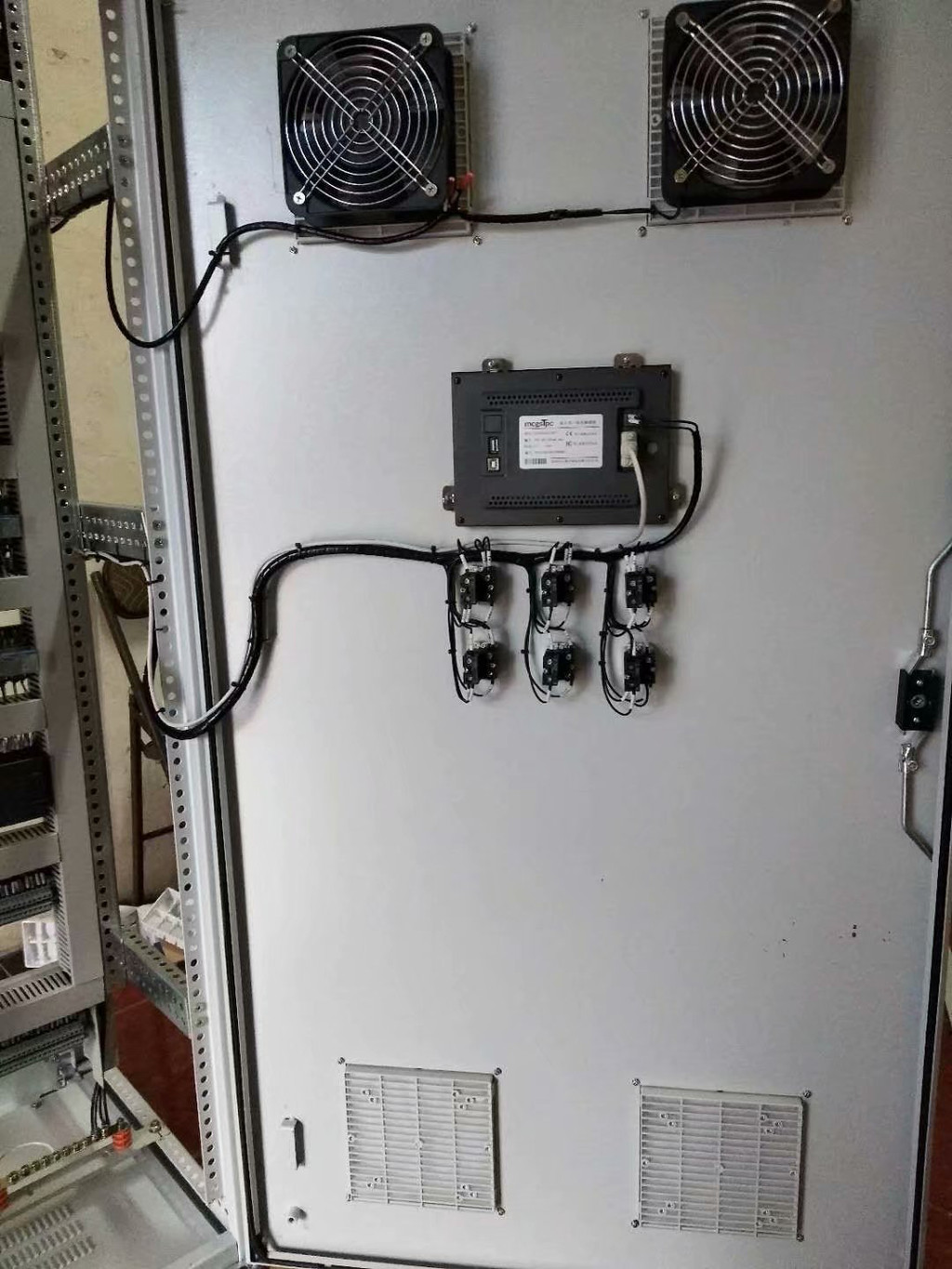

| 1 | 系统控制柜 | 系统控制柜，起停操作控制面板，电源断路器及二次控制回路； | 电源正常指示，机组本控/远控起停及运行、故障指示，机组缺风、高温保护及报警指示，值机指示；停机延时、紧急停车、消防联锁功能。 | |

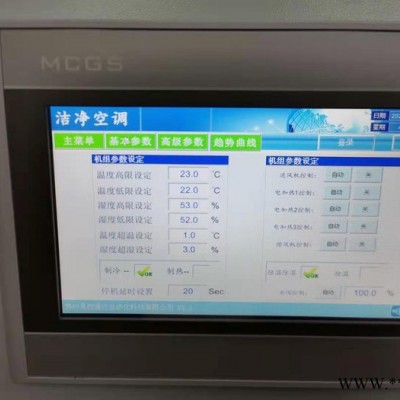

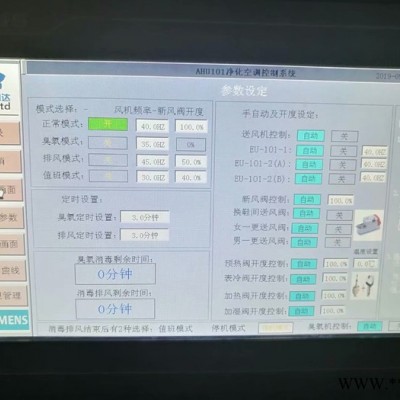

| 2 | 控制器及传感器 | 控制器＆触摸屏、风道式温湿度传感器； | 触摸屏操作面板，回风温湿度恒温恒湿控制，机组故障、缺风自动关闭制冷、加热、加湿、除湿设备。 | |

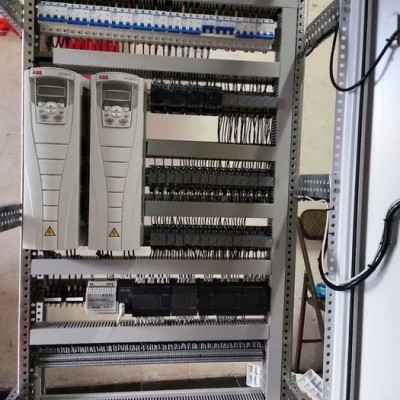

| 3 | 送风机变频控制 | 断路器,交流接触器，变频器； | 电机采用变频启动控制，根据送风压差信号与设定值作比较自动调节送风机频率，以满足末端设备风量要求。 | |
| 4 | 排风机控制 | 中间继电器； | 随机组起停控制排风机起停，提供开关量启停接点。 | |
| 5 | 冷水盘管控制 | 电动二通比例调节阀 | 动态显示阀门开度，比例积分由控制器调节冷水量。 | |
| 6 | 蒸汽加热盘管控制 | 比例蒸汽二通调节阀 | 动态显示阀门开度，比例积分由控制器调节蒸汽加热流量 | |
| 7 | 蒸汽加湿盘管控制 | 比例蒸汽二通调节阀 | 动态显示阀门开度，比例积分由控制器调节蒸汽加湿流量 | |
| 8 | 新风阀控制 | 电动开关量风阀执行器； | 机组开机先打开新风阀30秒后，再延时开启送风机（延时时间可手动设定）。 | |
| 9 | 防冻保护 | 温度开关； | 机组停机后热水工况时，水阀开度为20%~可调，出厂默认值为30%；机组运行3分钟后、如加热设备全投入，盘管后温度还低于防冻设定值时，机组需强制性停机，保证盘管供水循环流动，防止盘管结冰冻裂；机组发生防冻时需发出报警信号。 | |
| 10 | 机组缺风报警 | 压差开关； | 安装在送风机段，当检测送风机前后压差小于报警设定值时，系统发出缺风报警信号，自动关闭制冷、加热、加湿、除湿设备。 | |
| 11 | 过滤网报警 | 压差开关； | 安装在过滤器段，当检测过滤网前后压差大于报警设定值时，系统发出过滤器报警信号，提示清洗或更换过滤器。 | |
| 12 | 模式控制 | 在文本显示器/触摸屏做手动选择冬夏模式。 | ||
| 13 | 与新风机连锁控制 | 循环风机运行后联锁控制配套新风机组起停。 | ||
