品牌:斯达尔星，赫斯曼/赫思曼
产品类型:有刷直流电动机
产品认证:ISO9001-2000
起订:1台
供应:100台
| 产品类型 | 有刷直流电动机 |
|---|---|
| 产品认证 | ISO9001-2000 |
| 额定电压 | 24～220DC（V） |
| 额定功率 | 20～1200（W） |
| 额定转速 | 1500～10000（rpm） |
| 适用范围 | 传动设备 |
| 外形尺寸 | 90（mm） |
| 品牌 | 斯达尔星 |
| 型号 | SDDM-90ZYT |

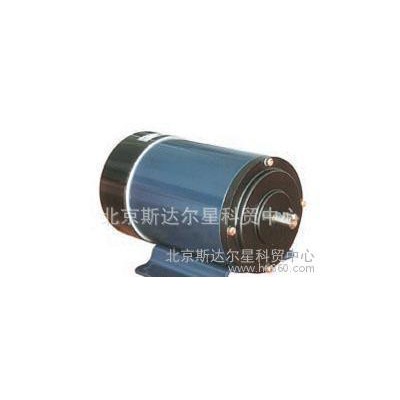

一、概 述
ZYT系列永磁直流电动机采用铁氧体或稀土**磁铁激磁，系封闭自冷式。作为小功率直流电机，可在各种装置中用作驱动元件。
安装结构类型 | 安装结构形式代号 | 机座号 | |
单 轴 伸 | 双 轴 伸 | ||
机壳外圆安装 | A5 | AA5 | 36-130 |
端盖凸缘安装 | A3 | AA3 | 36-130 |
底 脚 安 装 | A1 | AA1 | 90-130 |

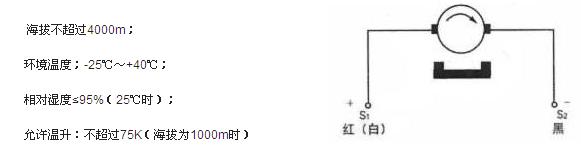

二、使用说明 接线说明
三、技术参数
型号 SDDM- | 转矩 （mN.m） | 转速 （r/min） | 功率 （W） | 电压 （V） | 电流（A） 不大于 | 允许顺逆转速差 （r/min） | 附注 |
90ZYT01 | 323 | 1500 | 50 | 110 | 0.66 | 100 | |
90ZYT02 | 323 | 1500 | 50 | 220 | 0.33 | 100 | |
90ZYT03 | 294 | 3000 | 92 | 110 | 1.2 | 200 | |
90ZYT04 | 294 | 3000 | 92 | 220 | 0.6 | 200 | |
90ZYT05 | 294 | 3000 | 92 | 24 | 6.1 | 200 | |
90ZYT51 | 510 | 1500 | 80 | 110 | 1.1 | 100 | |
90ZYT52 | 510 | 1500 | 80 | 220 | 0.55 | 100 | |
90ZYT55 | 510 | 1500 | 80 | 24 | 5.0 | 100 | |
90ZYT53 | 480 | 3000 | 150 | 110 | 2.0 | 200 | |
90ZYT54 | 480 | 3000 | 150 | 220 | 1.0 | 200 | |
90ZYT101 | 796 | 1500 | 125 | 110 | 1.6 | 100 | |
90ZYT102 | 796 | 1500 | 125 | 220 | 0.8 | 100 | |
90ZYT106 | 796 | 1500 | 125 | 24 | 6.5 | 200 | |
90ZYT103 | 733 | 3000 | 230 | 110 | 2.8 | 200 | |
90ZYT104 | 733 | 3000 | 230 | 220 | 1.5 | 200 | |
90ZYT105 | 733 | 3000 | 230 | 24 | 13.5 | 200 | |
